Shiga mini kit - zamówienie

[ja_brzoza]

Dostałem odpowiedź od Vicola. Nie znaleźli niczego gotowego i zamawiali indywidualnie i musieli to zrobić w dużej ilości, zostało im jeszcze >500szt. Może odsprzedać w cenach:

"Price for 30pcs is 360euro.

For 100pcs is 1000euro."

W sumie sporo patrząc na cenę samego kitu, który braliśmy, pewnie chcą odzyskać część kasy, którą utopili.

[Kopczas]

obawiam się, że niestety zamawiając gdziekolwiek wyświetlacze z własny wzór, trzeba będzie min 1000 sztuk zamówić :/

[yogilla]

Szkoda że projekt jest dość mocno zaawansowany , bo można by było uprościć wyświetlacz i zastosować tani LED , wystarczyło by zamienić Lc78601 na Lc78602 , różnią się tylko sterowaniem wyświetlacza.

[marosik]

przesterowanie lcd od vicola raczej nie zacheca do odkupienia od nich ;)

pewnie zamowili jakikolwiek a nie na 5V (jest wybor oczywiscie)

za 40zl to mozna spokojnie kupic boomboxa na czesci i wyciagnac lcd/ guziki/ tasme z laserem... koszt wydzie pewnie podobny jakby kupic calosc oddzielnie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jak widac nie trzeba placic tyle kasy... trzeba poszukac. moze gdzies sa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[molu]

Tu piszą że minimalna seria to 200 szt. , ale to chyba i tak dużo i nie wiadomo jaka cena .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mysle ze da rade dostosowac wyswietlacz z icl7106 tani 3,5 znakowy. caly przyszly tydzien mnie nie bedzie wiec nie bede mial kiedy tego zrobic. wyswitlacze sa dostepne wszedzie. koszt w sklepie elektronicznym nie powinien przekroczyc 10zl. sa w slawmirze w opcji wysylkowej takze.

trzeba zrobic z niego multiplexowany (polaczyc odpowiednie piny) i bedzie dzialac. w nocie 78602 jest podpowiedz (sterowanie ledowym wyswietlaczem za pomoca sygnalu multiplexowanego)

istotne sprawdzic napiecie zasilajace tego wyswietlacza zeby nie byl przesterowany jak vicol. jesli bedzie przesterowawywal to trzeba dobrac jakies rezki na drodze sygnalu szeregowego.



piny do dodatkowych 1,5 cyfry mozna dac do masy. dzieki temu mamy wyswietlacz w normalnej cenie. nieco wiekszy ale cos za cos. przynajmniej nie za 50zl/szt

[mabor55]

A moze zamiast ICL706 zastosowac uklad ICL7107 ktory steruje wyswietlaczem LED?

[Kopczas]

brakuje jeszcze wpłaty od woldo4.



tak czy inaczej jutro prawdopodobnie złożę zamówienie, najpóźniej w środę.

[Kopczas]

Zamówienie opłaciłem wczoraj. Mam nadzieję, że to sprawnie pójdzie.



W między czasie, dzięki uprzejmości Marosika, wytrawiłem sobie płytkę saremini.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sbl]

Bardzo fajnie wyszła. Jaką metodą przenosiłeś wydruk ścieżek?

[Kopczas]

z folii xero tradycyjnie żelazkiem.

[marosik]

no ladnie kopczas... zrobiles cos co normalnie zamawia sie w firmie ;P

gratuluje. wyszlo spoko. przypominam o paprochach kurzu jesli ktos bedzie tak robil. niestety powoduja ubytki w sciezkach. przetarcie plytki na slepo przed przylozeniem folii nie daje gwarancji usuniecia paprochow. najlepiej to zrobic w dobrym oswietleniu.





folia tylko z polyskiem. z matowej trzeba usunac czesc matową. inaczej ten raster nie wyjdzie.

[Kopczas]

jeszcze przydałoby się nauczyć robić opisy taką samą metodą. przy odpowiednim starciu powierzchni, toner powinien się do niej przykleić. próbowałem już czegoś podobno ale papier kredowy się do nakładania opisów nie nadaje. z folią mogłoby być ok.

[molu]

Przy papierze musisz trochę poeksperymentować z temperaturą i czasem jak go długo prasujesz , problem jest tylko z tym żeby go wycentrować , bo niestety nie jest przejrzysty .

[Kopczas]

centrowanie to łatwizna. wystarczy zaznaczyć na płytce i wydruku jakieś 2 punkty , to mogą być jakieś dwa otwory do kondensatorów. szpilką albo drucikiem się centruje.

[molu]

Zgadza się , choć też to trochę praktyki wymaga . Tak jeszcze w temacie płytek , do czyszczenia laminatu polecam coś takiego , ale jak najdrobniejsze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dużo lepsze niż papier ścierny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Kostki są w drodze do Polski :)

[Kopczas]

Jutro pewnie dhl dostarczy mi paczkę. mam nadzieję, że nie dowalą vat`u. w sumie wyszło 208$ z wysyłką i opłatą paypal, która wyniosła 7$. Sama faktura na 167$ więc może się uda :)

[mihau_r]

marosik kiedy mniej więcej planujesz ruszyć temat zamówienia PCB?

[marosik]

przez tydzien bylem na wyjezdzie i wszystko niestety musialo stac. dopiero wczoraj zalutowalem ostatnia pare wylutowywanych scalakow w nowa plytke/ (kolejny prototyp2).



okazalo sie ze bylo pare drobiazgow ktore juz chyba poprawilem. dzis postaram sie ja uruchomic.

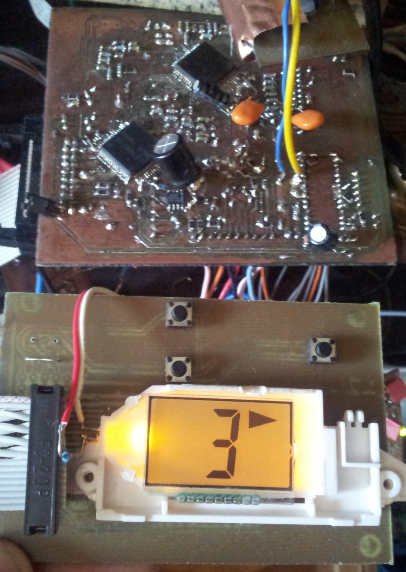

w czasie nieobecnosci zrobilem plytke wyswietlacza/przetestowalem oraz podstawowych przyciskow FF FD PLAY STOP

napisze jeszcze jedno zapytanie o koszt plytki (ze wzgledu na guziki i wyswietlacz powierzchnia prawie podwoila sie)



mysle jeszcze o odstosowaniu wyswietlacza dostepnego w PL do naszego celu.

[Kopczas]

Panowie, kostki dotarły:)



Niestety naliczyli VAT, 160zł. To daje 3,63zł dopłaty za każdy komplet. Prosiłbym o wpłaty na poprzednio podane konto.

[yogilla]

Czy płytka z wyświetlaczem od Vicola będzie pasowała ?

[marosik]

teoretycznie tak :)

ponizej to co zamawiamy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sylwekzz]

Wiem, ze lista zamknięta, ale skoro PCB nie zamówione jeszcze to mogę dopisać się na dodatkową sztukę?

[Kopczas]

oo widzę jeszcze jakieś zmiany względem tego co ja wytrawiałem :)

[marosik]

kopczas jak mam chwile to jakas tam kosmetyke robie :) uklad sie nie zmienia...



powiekszam pady pod kondki, zlaczki i scalak , dodatkowe otwory na szyny pod ewentualne zabawy z kondkami (chyba najlepiej sie sprawdzaja i nie powoduja odklejania sie sciezek)

[marosik]

mam wycene.

cena wzrosla o 3 zl przy prawie 2 tyle powierzchni plytki. to zacheca w sumie do zamawiania wiekszej ilosci plytek na jednej plytce (czyli zasilacze i reclock np.)...



prosze o podawanie na PW swoich danych do wysylki. W odpowiedzi bede przesylal dane do przelewu.



prosze o szybkie wplaty. termin max ustalam na piatek. w poniedzialek zamawiam plytki.



przypominam wiec ze cena za plytke to 30zl plus do tego transport okolo 7zl.

[Kopczas]

czyli 33zł za płytkę wpłacać?

[marosik]

30/szt to cena ostateczna.



juz z podatkiem.

[marosik]

w przelewie prosze jeszcze (poza nickiem) o podawanie numeru z listy.

z gory wielkie dzieki.



np



24 marosik (jak juz ktos musi to mozna podac za co i ile sztuk)
