Oscyloskop DIY

Oz · 8 Czerwca 2004

Hehe, wymyśliłem nowy temat (może nie do końca audio) .

Mam stary monitor, jakąś czarno-białą 13". Jak możnaby zrobić z tego oscyloskop ? Przydałby się taki na wysoką częstotliwość ~50Mhz przynajmniej.

Za wszystkie wpisy bardzo dziękuję, zwłaszcza za już sprawdzone przepisy :)

pozdrawiam

OZ

ufolek · 10 Czerwca 2004

Niestety to bez sensu (a nawet niemozliwe - parametry), chodź kiedys byl taki projekt jak z TV zrobic oscyloskop.

Latwiej kupić lampe oscyloskopową i budować od zera ;-)

Jako DIY to chyba tylko przystawki do komputera, niekoniecznie prymitywne..

Oz · 10 Czerwca 2004

No tak ...

Na elektrodzie wyczytałem to samo (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

Ale nie chodzi mi o przejściówkę do telewizora, tylko o wykorzystanie kineskopu jako lampy (w sumie tym właśnie jest), problem w tym że nie wiem jak to zrobić.

W każdym razie dziękuję za wpis :)

pozdr.

OZ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stork · 10 Czerwca 2004

Niewiątpliwie kineskop jest lampą, jednakże różni się konstukcyjnie od lampy oscyloskopowej. W kinskopach używanych w telewizorach i monitorach strumień elektronów emitowany z katody (katod) odchylany jest za pomocą pola magnetycznego wytwarzanego w cewkach odchylania H i V poprzez przepuszczenie przez nie pądu o odpowiednim kształcie.

W lampach oscyloskopowych zaś, odchylanie strumienia elektronów dokonywane jest za pomocą pola elektrycznego, wytwarzanego przez zespoły odpowiednich elektrod zatopionych w bańce lampy, które nieznacznie tylko obciązają układy sterowania. Stąd niezwykła długość lamp oscyloskopowych. Różnica we właściwościach fizycznych pól: magnetycznego i elektrycznego predysponuje to drugie do zastosowań szybkozmiennych, np. w oscyloskopach analogowych (zwłaszcza impedancja wejściowa płytek na charater pojemnościowy i do ich sterowania - przy średnich częstotliwościach - nie jest wymagana energia.

Podane przez Ciebie 50 MHz to bardzo dużo, nawet dla klasycznych lamp oscyloskopowych, których górną granicą częstotliwości odchylania (przy wykonaniu standardowym) jest 200 MHz.

Polecam lekturę: "Pomiary oscyloskopowe" Jerzy Rydzewski, WNT W-wa 1999, 25 zł

Pozdrawiam

panterka · 13 Marca 2006

Cześć, może z tym tematem wchodzę na ciężki grunt, ale kto pyta nie błądzi.

Z powodu braku oscyloskopu, a jego posiadanie jest dużym ułatwieniem w tym

co się zwie elektroniką chciałbym rozwinąć temat o samodzielnym zbudowaniu

takiego przyrządu. Dzisiaj stałem się posiadaczem lampy oscyloskopowej typu B7S4

(z gwarancją szkoda, że nie akualną), z tego, co się zorientowałem może ona przenosić

pasmo do około 15 Mhz.Ze schematów, jakie widziałem w internecie wszystkie prościejsze oscyloskopy

zrobione są na tranzystorach, chodzi mi o takie stopnie wzmacniacze X i Y,

czy nie można ich zrobić w części na wzmacniaczach operacyjnych, a tam gdzie

jest potrzebne sterowanie lampy wysokim napięciem dać tranzystory. Myślę, że

ułatwiłoby to budowę. Pewnie nikt nie będzie chciał pomóc, bo temat nie

jest prosty, ale prosiłbym, jeśli ktoś posiada jakieś ciekawe opracowania,

Które by podpasywał do tej lampy prosiłbym o przesłanie mi na maila.

Parametry, jakie by mnie interesowały to czułość na poziomie gdzieś około 10-20mV,

pasmo 10-15Nhz

Parametry lampy B7S4:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

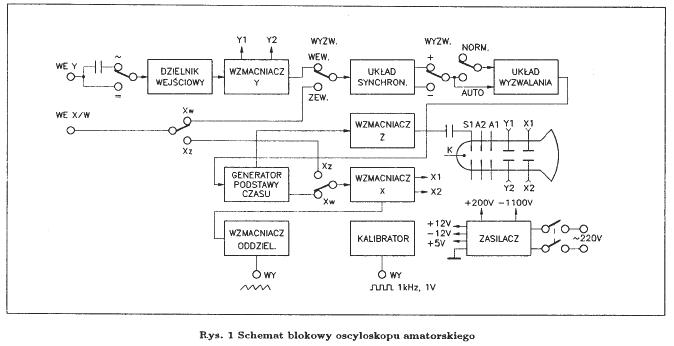

Schemat blokowy z Praktycznego Elektronika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

KotFilemon · 13 Marca 2006

Oz->

kiedys byl taki projekt przystawki do TV w 'Mlodym Techniku' gdzies w latach 80-tych (na TTL-ach). Nie oczekuj zbyt dobrych parametrow.

A jeszcze wczesniej byl caly oscyloskop, ale na prawdziwej lampie oscyloskopowej.

Nie lepiej kupic stary i jary Tektronix na ebay-u?

pozdr.

trryt · 13 Marca 2006

A nie lepiej kupić jakiś urzywany, nawet uszkodzony i naprawić. Bo jeżeli chcesz się podjąć budowy to zakładam że masz na tyle dużą wiedzę że naprawić byś też umiał, a poza tym na temat napraw chyba na elektrodzie się dużo znajdzie. Ja na wyprzedaży mojej politechniki kupiłem dwukanałowy 25MHz za 32zł. Okazał się nie za bardzo sprawny, ale może jak będę miał czas to jakoś "odrestauruję", ale było ich tam dużo, może ktoryś był sprawny. Okazje się zdarzają, na Allegro też.

Molibden · 13 Marca 2006

Ta przystawka do tv to raczej zabawka była, a pasmo do kilkunastu kHz. oscyloskom z MT na lampie radzicjiej lun NRD-owskiej miał pasmo do ok. 50kHz. i nie był specjalnie skomplikowany; wg mnie najlepiej kupic kartę-przystawkę oscyloskop do PC która osiąga pasmo ok. 20MHz i więcej i ma jeszcze inne funkcje.

trryt · 13 Marca 2006

Oscyloskopy bazujące na PC mają genialną zaletę oscyloskopów cyfrowych czyli możliowość obserwacji przebiegów nieokresowych. Ale jeżeli ma być bardzo tanio to nie wiem czy coś się znajdzie, bo np coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) miałem przez chwilę i za wiele warte to nie jest, a jakby coś takiego naprawić:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a to maleństwo, trudno powiedzieć co to, ale przynajmniej miejsca nie zajmuje i tani:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bitrate · 13 Marca 2006

Na opencores.org jest projekt który zwie się AlternaScope posiada rdzeń obliczeniowy na FPGA i wyjście bezpośrednio na monitor komputerowy niestety jest jeszcze w fazie projektowania ale pierwsze zrzuty z ekranu już były zamieszczone ,jest to w zasadzie sam "engine" oscyloskopu więc trzeba dołączyć przetwornik A/C i wysokostabilny zegar ale zawsze to już coś.Projekt przewidziany jest pod układ FPGA z rodziny SpartanIII Xilinxa a w zasadzie starter kit tego układu.

adres strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a tu mirror bo oryginalna wersja strony czasem nie działai :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 13 Marca 2006

Cześć, dzięki za zainteresowanie, do przystawek komputerowych jakoś nie jestem przekonany, a te z prawdziwego zdarzenie niestety są zbyt drogie.

W między czasie szukam jakiegoś uszkodzonego i niedrogiego oscyloskopu (np. ST315A, KR7010) do naprawy - tak na początek ale i te drogie (tymczasowo inne wydatki), chętnie coś na B7S4 bo miał bym zapasową lampę. Może średnica jej nie jest duża ale zawsze na początek to coś. Kiedyś może coś leprzego bym se sprawił a na tym tymczasowo dochodził bym do wprawy w pomiarach.

Przyznam się, że osobiście lubię sam zrobić przyrzady czy użądzenia pomiarowe, ale tylko wtedy gdy mam poważny projekt. Myślę, że niedługo zaczne klepać generator na MAX038 według projektu z elektora.
