Zmiana portu BR z okrągłego na szczelinowy

sylwekzz · 22 Marca 2011

Potrzebuję pomocy w obliczeniu portu BR, zamiast okrągłego z tyłu chcę zrobić prostokątny,szczelinowy z przodu. Objętość skrzynki to 10,5 litra a wymiary portu okrągłego to fi 46mm, długość 150mm. Wstępne wymiary portu szczelinowego jakie chciałbym uzyskać to szerokość 155mm a wysokość około 20mm.

Jeśli chodzi o konstrukcję to chciałbym zrobić sobie monitorki jak pod tym linkiem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy ktoś mógłby mi pomóc z obliczeniem długości portu?

Nie znam się na tym, dlatego wolę zapytać kogoś, kto jest obeznany w temacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 23 Marca 2011

Potrzebuję pomocy w obliczeniu portu BR, zamiast okrągłego z tyłu chcę zrobić prostokątny,szczelinowy z przodu. Objętość skrzynki to 10,5 litra a wymiary portu okrągłego to fi 46mm, długość 150mm. Wstępne wymiary portu szczelinowego jakie chciałbym uzyskać to szerokość 155mm a wysokość około 20mm.

Jeśli chodzi o konstrukcję to chciałbym zrobić sobie monitorki jak pod tym linkiem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy ktoś mógłby mi pomóc z obliczeniem długości portu?

Nie znam się na tym, dlatego wolę zapytać kogoś, kto jest obeznany w temacie.

Witam. ta kolumna, przy tunelu okrągłym jest zestrojona na ok.45, może 46 Hz, tj 10 Hz powyżej rezonansu głośnika.Jeśli chcesz zostawić f-rezonansu,to przy przekroju bass-refleksu ok.31cm2 tunel musiałby mieć ok.31cm, czyli dwa razy tyle, co teraz. to zwykła arytmetyka, gdyż dotychczasowy tunel miał

przekrój ok.16,6 cm2. ciekawe, czy wystarczy skrzynki, bo do ścianki vis a vis otworu trzeba zostawić ok.8cm luzu, żeby nie przytykać przepływu.AudioB.

PS.Sugeruję raczej otwór 10cm x 2cm, przy długości tunelu ok 22cm. Jednak najlepiej byłoby nieco zwiększyć litraż, np.do połowy obj.ekwiwalentnej dla tego głośnika tj.28 litrów/2 czyli ok 14-15l.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sylwekzz · 23 Marca 2011

Witam. ta kolumna, przy tunelu okrągłym jest zestrojona na ok.45, może 46 Hz, tj 10 Hz powyżej rezonansu głośnika.Jeśli chcesz zostawić f-rezonansu,to przy przekroju bass-refleksu ok.31cm2 tunel musiałby mieć ok.31cm, czyli dwa razy tyle, co teraz. to zwykła arytmetyka, gdyż dotychczasowy tunel miał

przekrój ok.16,6 cm2. ciekawe, czy wystarczy skrzynki, bo do ścianki vis a vis otworu trzeba zostawić ok.8cm luzu, żeby nie przytykać przepływu.AudioB.

PS.Sugeruję raczej otwór 10cm x 2cm, przy długości tunelu ok 22cm. Jednak najlepiej byłoby nieco zwiększyć litraż, np.do połowy obj.ekwiwalentnej dla tego głośnika tj.28 litrów/2 czyli ok 14-15l.

Czyli jeśli zwiększam przekrój portu dwukrotnie to musze zwiekszyc również dwukrotnie długość, dobrze to rozumiem? Skrzynka od scianki przedniej do tylnej ma 264mm czyli jeśli ma pozostać 8cm luzu pomiędzy ścianką tylną a portem to max długość portu to granice 184mm. Przy takiej długości jaki rozmiar portu byłby najbardziej odpowiedni? A może zestroić by ją na jakieś 40Hz? Jakie zmiany w rozmiarze portu trzeba wtedy uwzględnić?

**audioburak** · 24 Marca 2011

Czyli jeśli zwiększam przekrój portu dwukrotnie to musze zwiekszyc również dwukrotnie długość, dobrze to rozumiem? Skrzynka od scianki przedniej do tylnej ma 264mm czyli jeśli ma pozostać 8cm luzu pomiędzy ścianką tylną a portem to max długość portu to granice 184mm. Przy takiej długości jaki rozmiar portu byłby najbardziej odpowiedni? A może zestroić by ją na jakieś 40Hz? Jakie zmiany w rozmiarze portu trzeba wtedy uwzględnić?

Czołem. Jest tak. Otwór bass-refleksu powinien mieć średnicę ok.28-30% kosza i od tego wymiaru należy liczyć resztę. Nie znam ani wymiaru, ani tym bardziej f-rezonansu tego GŁ . A to podstawa.Nie należy też stroić ani zbyt nisko, ani wysoko, choć zestrojenie obudowy dokładnie do głośnika kusi rozciągnięciem pasma przenoszenia do 1/2 oktawy poniżej rezonansu. Najlepiej odjechać w górę ok.8 do 15 Hz, co nie pogorszy impulsu. Można więc w ciemno, przy długości tunelu równo 20cm, dopasować pole przekroju na około 18cm, kształt obojętny, daje to rezonans obudowy 10,5 litra na 47 Hz. Zbyt mały otwór ma tę wadę, że czytelność szybszych pasaży basu, a szczególnie kontrabasu akustycznego jest problematyczna. Robi się przy tym obudowa zamknięta. Generalnie, to można stroić niżej, ale np: 30 litrów, 40Hz to 30 cm2 powierzchni tunelu i tylko 13cm długości.Miodzio. Albo przy małym głośniku, poniżej ośmiu cali tunel 22 cm2 a długość tylko 10 cm.

W końcu 30 litrów to tylko H = 50cm, L = 26 cm, a D = 35 cm - a mogą być głębsze; patrz Sonus Faber. Ale to tylko sugestia. Życzę sukcesów.AudioB.

sylwekzz · 24 Marca 2011

Czołem. Jest tak. Otwór bass-refleksu powinien mieć średnicę ok.28-30% kosza i od tego wymiaru należy liczyć resztę. Nie znam ani wymiaru, ani tym bardziej f-rezonansu tego GŁ . A to podstawa.Nie należy też stroić ani zbyt nisko, ani wysoko, choć zestrojenie obudowy dokładnie do głośnika kusi rozciągnięciem pasma przenoszenia do 1/2 oktawy poniżej rezonansu. Najlepiej odjechać w górę ok.8 do 15 Hz, co nie pogorszy impulsu. Można więc w ciemno, przy długości tunelu równo 20cm, dopasować pole przekroju na około 18cm, kształt obojętny, daje to rezonans obudowy 10,5 litra na 47 Hz. Zbyt mały otwór ma tę wadę, że czytelność szybszych pasaży basu, a szczególnie kontrabasu akustycznego jest problematyczna. Robi się przy tym obudowa zamknięta. Generalnie, to można stroić niżej, ale np: 30 litrów, 40Hz to 30 cm2 powierzchni tunelu i tylko 13cm długości.Miodzio. Albo przy małym głośniku, poniżej ośmiu cali tunel 22 cm2 a długość tylko 10 cm.

W końcu 30 litrów to tylko H = 50cm, L = 26 cm, a D = 35 cm - a mogą być głębsze; patrz Sonus Faber. Ale to tylko sugestia. Życzę sukcesów.AudioB.

Widzę, że im głębiej w temat tym sprawa coraz bardziej mi się komplikuje :) Może zacznę od początku, czyli tego co powinienem, a nie zrobiłem - podam model głośnika.

Mianowicie jest to wariacja Scan Speaka - Tec LS155 Revelator

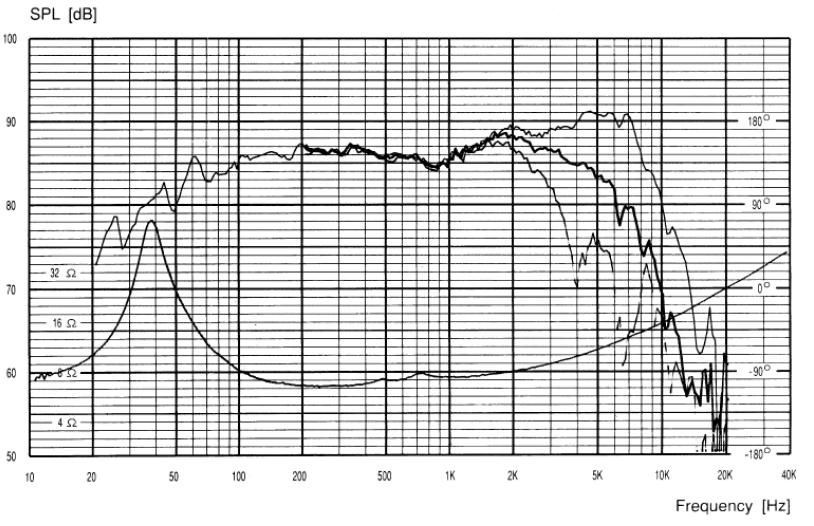

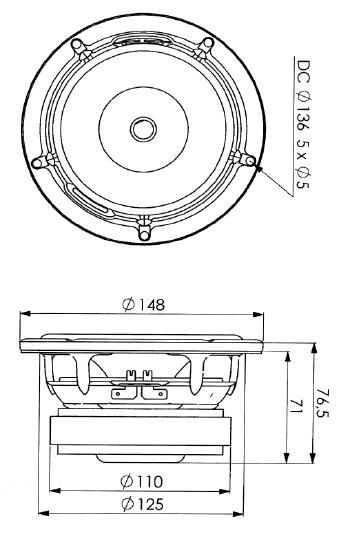

Trochę danych i parametrów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chciałem sobie ściągnąć projekt obudowy z linku który podałem w pierwszym poście,ponieważ parametry głośnika wydały sie podobne jak również podobał mi się projekt. Chcialbym zrobić BR z przodu dlatego, iż monitorki postawił bym na dużym parapecie w pokoju, to jedyne miejsce pasowne na te kolumny w moim pokoju. Dlatego też obstawał bym za raczej małą objętością. Takie jak w projekcie były by fajne, lecz mógłbym ewentualnie zrobić trochę większe jeśli będzie trzeba, np te 14-15 litrów.

Dzieki za zainteresowanie tematem AudioB. i prosił bym o dalsze wskazówki co do strojenia, objętości a jeśli byłbyś tak uprzejmy i mógłbys jakiś rysunek podesłać przykładowy jakie obudowy były by najlepsze według Ciebie to byłbym wdzięczny :)

Mi się trochę już to wszystko miesza :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 25 Marca 2011

Ściągnij sobie WinIsd, wklep parametry głośnika, w zakładce portu zmień na szczelinę o pożądanych wymiarach i będzie ok.

**audioburak** · 25 Marca 2011

Widzę, że im głębiej w temat tym sprawa coraz bardziej mi się komplikuje :) Może zacznę od początku, czyli tego co powinienem, a nie zrobiłem - podam model głośnika.

Mianowicie jest to wariacja Scan Speaka - Tec LS155 Revelator

Trochę danych i parametrów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chciałem sobie ściągnąć projekt obudowy z linku który podałem w pierwszym poście,ponieważ parametry głośnika wydały sie podobne jak również podobał mi się projekt. Chcialbym zrobić BR z przodu dlatego, iż monitorki postawił bym na dużym parapecie w pokoju, to jedyne miejsce pasowne na te kolumny w moim pokoju. Dlatego też obstawał bym za raczej małą objętością. Takie jak w projekcie były by fajne, lecz mógłbym ewentualnie zrobić trochę większe jeśli będzie trzeba, np te 14-15 litrów.

Dzieki za zainteresowanie tematem AudioB. i prosił bym o dalsze wskazówki co do strojenia, objętości a jeśli byłbyś tak uprzejmy i mógłbys jakiś rysunek podesłać przykładowy jakie obudowy były by najlepsze według Ciebie to byłbym wdzięczny :)

Mi się trochę już to wszystko miesza :)

Świetny głośnik. Do tego kalibru wystarczy 10,5 l. To, co widziałem w założeniach jest wystarczające przy tej średnicy membrany. Wymiary, które podałem wczoraj - koryguję i co więcej nie namawiam do zwiększenia litrażu. Można, a zrobiłbym to na pewno, obniżyć rezonans obudowy przez zmniej- szenie powierzchni tunelu do 14 cm2, czyli 7cm x 2cm. wystarczy do zejścia na ok.40Hz, przy zachowaniu L=22cm.To by było na tyle, choć pomiędzy parametrami z druku, a wykresem są małe rozbieżności co do F rezonansu.Zalecam też, bo nie znam szczegółów projektu, ściankę przednią powyżej 30mm; powinna być taka, aby membrana pracowała w stałym przekroju, czyli najlepiej o wysokości jej stożka. Będzie dobrze. Co do postu następnego, to jest dobry pomysł, choć nie starcza czasem parametrów głośnika (z winy producenta), żeby projekt domknąć. Z winlsd też kiedyś korzystałem.Praktyczna jeszcze sprawa, to nie komplikować zwrotnicy, bo tu już nie ma jak prostymi metodami ulepszać. Sam zostałem przy 6dB na oktawę.Życzę odwagi i sukcesu, który leży na podłodze, wystarczy się schylić.AudioB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sylwekzz · 27 Marca 2011

Świetny głośnik. Do tego kalibru wystarczy 10,5 l. To, co widziałem w założeniach jest wystarczające przy tej średnicy membrany. Wymiary, które podałem wczoraj - koryguję i co więcej nie namawiam do zwiększenia litrażu. Można, a zrobiłbym to na pewno, obniżyć rezonans obudowy przez zmniej- szenie powierzchni tunelu do 14 cm2, czyli 7cm x 2cm. wystarczy do zejścia na ok.40Hz, przy zachowaniu L=22cm.To by było na tyle, choć pomiędzy parametrami z druku, a wykresem są małe rozbieżności co do F rezonansu.Zalecam też, bo nie znam szczegółów projektu, ściankę przednią powyżej 30mm; powinna być taka, aby membrana pracowała w stałym przekroju, czyli najlepiej o wysokości jej stożka. Będzie dobrze. Co do postu następnego, to jest dobry pomysł, choć nie starcza czasem parametrów głośnika (z winy producenta), żeby projekt domknąć. Z winlsd też kiedyś korzystałem.Praktyczna jeszcze sprawa, to nie komplikować zwrotnicy, bo tu już nie ma jak prostymi metodami ulepszać. Sam zostałem przy 6dB na oktawę.Życzę odwagi i sukcesu, który leży na podłodze, wystarczy się schylić.AudioB.

Dzięki za podpowiedzi, są dla mnie bardzo pomocne :)

Co do WinISD kombinuje sobie w wolnych chwilach, tzn uczę się tego programu, dlatego też nie wierze do końca w wyniki jego obliczeń bo tak jak napisałem wcześniej uczę się go i nie mam pewności czy gdzieś nie jest popełniony błąd, a poza tym uważam, że czasem lepiej zapytać człowieka doświadczonego bo co innego wychodzi w obliczeniach w teorii, a co innego w praktyce.

Wracając do tematu, będę kontynuował chyba projekt z linku znajdującym się w pierwszym poście z wymiarami portu 20x70x22mm.

Zastanawia mnie tylko temat tej grubej przedniej ścianki, a mianowicie w wooferze jest dość niewielka przestrzeń pomiędzy zawieszeniem górnym a dolnym. Stosując ściankę o grubości 30mm zasłonięta zostanie cała przestrzeń pomiędzy zawieszeniami i czy nie będzie to miało wpływu na przepływ powietrza pod membraną a zarazem na dźwięk?

Oto foteczka woofera:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 28 Marca 2011

Dzięki za podpowiedzi, są dla mnie bardzo pomocne :)

Co do WinISD kombinuje sobie w wolnych chwilach, tzn uczę się tego programu, dlatego też nie wierze do końca w wyniki jego obliczeń bo tak jak napisałem wcześniej uczę się go i nie mam pewności czy gdzieś nie jest popełniony błąd, a poza tym uważam, że czasem lepiej zapytać człowieka doświadczonego bo co innego wychodzi w obliczeniach w teorii, a co innego w praktyce.

Wracając do tematu, będę kontynuował chyba projekt z linku znajdującym się w pierwszym poście z wymiarami portu 20x70x22mm.

Zastanawia mnie tylko temat tej grubej przedniej ścianki, a mianowicie w wooferze jest dość niewielka przestrzeń pomiędzy zawieszeniem górnym a dolnym. Stosując ściankę o grubości 30mm zasłonięta zostanie cała przestrzeń pomiędzy zawieszeniami i czy nie będzie to miało wpływu na przepływ powietrza pod membraną a zarazem na dźwięk?

Oto foteczka woofera:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czołem. Foteczka taka sobie, ale rzeczywiście nie tyle długi otwór osadzenia głośnika jest utrudnieniem, ile poważny(na szczęście)magnes. Trudno to namierzyć, ale w tej sytuacji należy z długości osadzenia zrezygnować, choć logika nawołuje do otworu lekko stożkowego, który trudno wykonać. Rzeczywiście nie ma tam miejsca na przedmuch. Zresztą przy tym rozmiarze kosza i kolumny ścianki o grubości ok.15-18mm są wystarczające, bo przy tej objętości nie ma co rezonować(przynajmniej w granicach rozsądku).To nie jest kolumna podłogowa, która sama gra rezonansami.Przy małej objętości wystarczy, oprócz wytłumienia, coś na kształt "duszy" skrzypiec, wklejonej pomiędzy największymi ściankami, aby oddalić rezonanse.

Dźwięk mógłby zostać zdławiony, gdyby osadzenie zamknęło przepływ, podobnie, jak przy zbyt małym przekroju BR.Życzę rychłej finalizacji i delektowania się świetnym (mam nadzieję)dźwiękiem.AudioB.PS.Może nie "za" szybko, bo nie będzie o czym marzyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sylwekzz · 29 Marca 2011

Czołem. Foteczka taka sobie, ale rzeczywiście nie tyle długi otwór osadzenia głośnika jest utrudnieniem, ile poważny(na szczęście)magnes. Trudno to namierzyć, ale w tej sytuacji należy z długości osadzenia zrezygnować, choć logika nawołuje do otworu lekko stożkowego, który trudno wykonać. Rzeczywiście nie ma tam miejsca na przedmuch. Zresztą przy tym rozmiarze kosza i kolumny ścianki o grubości ok.15-18mm są wystarczające, bo przy tej objętości nie ma co rezonować(przynajmniej w granicach rozsądku).To nie jest kolumna podłogowa, która sama gra rezonansami.Przy małej objętości wystarczy, oprócz wytłumienia, coś na kształt "duszy" skrzypiec, wklejonej pomiędzy największymi ściankami, aby oddalić rezonanse.

Dźwięk mógłby zostać zdławiony, gdyby osadzenie zamknęło przepływ, podobnie, jak przy zbyt małym przekroju BR.Życzę rychłej finalizacji i delektowania się świetnym (mam nadzieję)dźwiękiem.AudioB.PS.Może nie "za" szybko, bo nie będzie o czym marzyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Delikatnie sie poprawiłem z fotką, tamta była robiona wieczorem przy marnym świetle.

Co do finalizacji projektu trochę to jeszcze potrwa, ponieważ narazie zrobię sobie paczki testowe, znalazłem w pracy MDF 12mm i przydatne narzędzia tak więc postaram sie coś wystrugać samemu,sprawdzic jak gra,potestowac i jesli wszystko będzie ok to zadanie przejmie specjalista od spraw stolarki bo ja nie mam ani wprawy ani narzędzi :)

Co masz na myśli z tą "duszą skrzypiec"? Bo nie wiem jak by to miało wyglądać w praktyce. Mogłbyś załączyć jakiś obrazkowy przykład? :) Link lub zdjęcie...

Następną rzeczą, która opóźni projekt są zwrotnice, zaplanowałem sobie taki nietypowy, ale ciekawy projekt tzn na tweeterze będą grały wstęgi dlatego też zanim złoże docelowe zwrotki wykonam troche testów z cięciami.

Sądzisz, że projekt zwrotnic podanych przez producenta będzie dobry? Cięcie w granicy 4kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam i dziekuje za pomoc :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 29 Marca 2011

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Delikatnie sie poprawiłem z fotką, tamta była robiona wieczorem przy marnym świetle.

Co do finalizacji projektu trochę to jeszcze potrwa, ponieważ narazie zrobię sobie paczki testowe, znalazłem w pracy MDF 12mm i przydatne narzędzia tak więc postaram sie coś wystrugać samemu,sprawdzic jak gra,potestowac i jesli wszystko będzie ok to zadanie przejmie specjalista od spraw stolarki bo ja nie mam ani wprawy ani narzędzi :)

Co masz na myśli z tą "duszą skrzypiec"? Bo nie wiem jak by to miało wyglądać w praktyce. Mogłbyś załączyć jakiś obrazkowy przykład? :) Link lub zdjęcie...

Następną rzeczą, która opóźni projekt są zwrotnice, zaplanowałem sobie taki nietypowy, ale ciekawy projekt tzn na tweeterze będą grały wstęgi dlatego też zanim złoże docelowe zwrotki wykonam troche testów z cięciami.

Sądzisz, że projekt zwrotnic podanych przez producenta będzie dobry? Cięcie w granicy 4kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam i dziekuje za pomoc :)

Cześć. Zdjęcie niezłe. Dusza to na wyrost, bo chodzi o związanie ze sobą ścian o największej powierzchni z pomocą wklejonej listwy o przekroju np.20mm x 50 mm. Co do zwrotnic, to mam kiepskie, żeby nie powiedzieć przykre doświadczenia, tj.gotowce, paradygm ,tonsil i pochodne.W czasie, kiedy to ćwiczyłem, nie miałem możliwości weryfikacji charakterystyk. A i one nie mają często większego znaczenia, gdyż okazuje się, że nijak to się ma do naszych preferencji dźwiękowych. Wykres sobie, a ucho sobie. Poza wszystkimi "technical case" nie ma takiego sprzętu, który gra równie dobrze: sonaty na skrzypce solo Bacha (na skrzypcach z epoki),czy np:Aerosmith, ACDC albo wokale. Ale przy tym wszystkim "Kolumna jest najważniejsza",oczywiście z głośnikami.To by było na tyle.AudioB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sylwekzz · 30 Marca 2011

Cześć. Zdjęcie niezłe. Dusza to na wyrost, bo chodzi o związanie ze sobą ścian o największej powierzchni z pomocą wklejonej listwy o przekroju np.20mm x 50 mm. Co do zwrotnic, to mam kiepskie, żeby nie powiedzieć przykre doświadczenia, tj.gotowce, paradygm ,tonsil i pochodne.W czasie, kiedy to ćwiczyłem, nie miałem możliwości weryfikacji charakterystyk. A i one nie mają często większego znaczenia, gdyż okazuje się, że nijak to się ma do naszych preferencji dźwiękowych. Wykres sobie, a ucho sobie. Poza wszystkimi "technical case" nie ma takiego sprzętu, który gra równie dobrze: sonaty na skrzypce solo Bacha (na skrzypcach z epoki),czy np:Aerosmith, ACDC albo wokale. Ale przy tym wszystkim "Kolumna jest najważniejsza",oczywiście z głośnikami.To by było na tyle.AudioB.

Zwrotki będe dłubał sobie sam, lecz chciałem pokierowac sie schematem i parametrami podyktowanymi przez producenta, zmontuje jakies testowe i wtedy zobaczymy co z tego wyjdzie.

Narazie większość wątpliwości mam za sobą. Teraz zabieram sie powolutku do pracy. Dzieki za pomoc.

sylwekzz · 18 Września 2011

Po dłuższej przerwie odnowiło sie coś w temacie.

Jako, że czasu mam mało na dłubanie obudów a i z finansami różnie bywa poszedłem po kosztach - kupiłem gotowe 10 litrowe.

Narazie obudowy są jeszcze zamknięte, jak zrobie komorę dla tweetera i wspornik pomiędzy ścianką tylną a frontem będe kombinował z BR.

Razem z kopią Revelatora 15w od TECa zagościła też kopia samochodowa Revelatora 2904, podobno lepsza.

Może to nietypowe,że robie odsłuchy na głośnikach samochodowych ale w przyszłości trafią one do nowego projektu w aucie a do tej pory szkoda aby leżały na półce.

Pytanie moje brzmi:

Jakie zwrotnice, częstotliwości cięcia, nachylenia zbocza dobrać do tych głośników?

Na str 42 sa dane dotyczące tweetera, dane dot. woofera podałem gdzieś w poście wyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

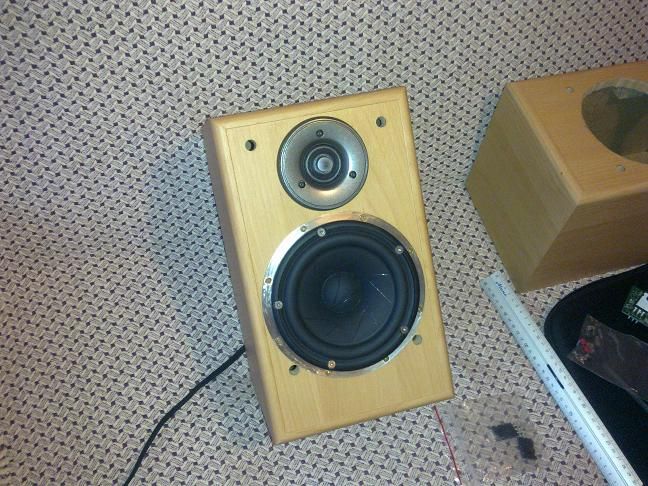

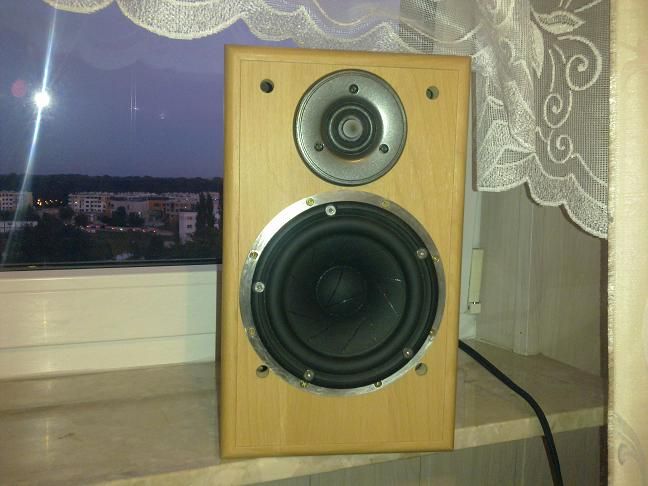

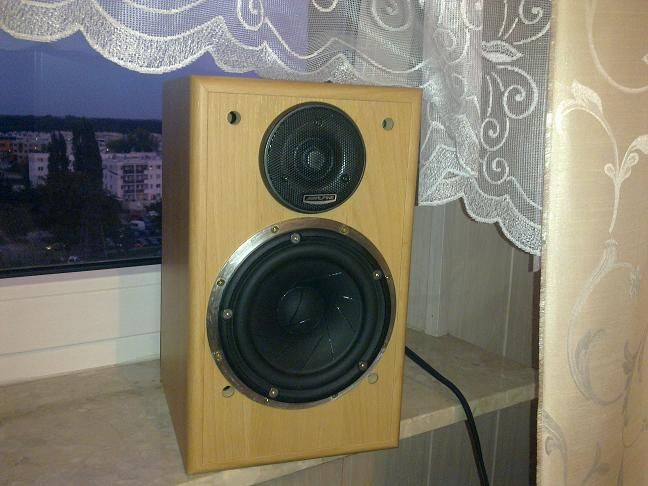

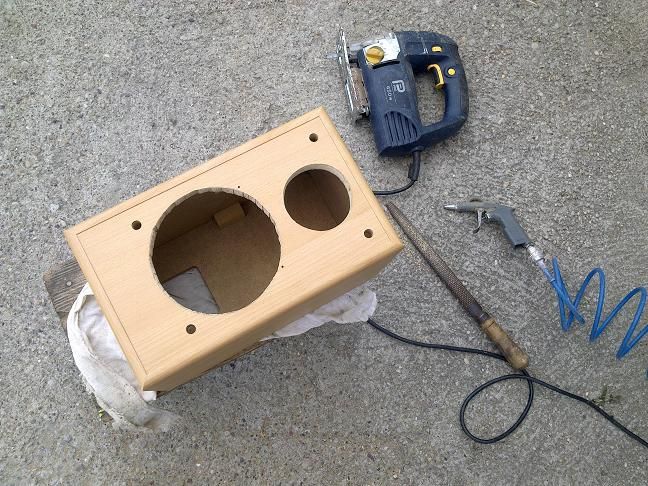

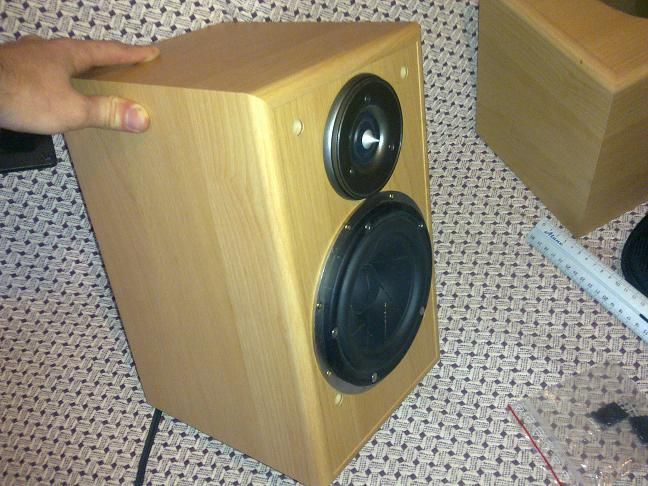

A oto kilka fotek z mojej dłubaninki:

Z góry dziekuje za zainteresowanie i pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 19 Września 2011

Podpowiedzieć trudno. Ja mam nie revelatora, ale vifę tg 25. Wspólne między nimi jest to, że można je aplikować już podobno od trzykrotnej wartości rezonansu, czyli od około 1,5 kHz. Ja mam pierwszego rzędu zwrotnicę - 0,5 mH i 8 uF, do tego rezystor szeregowy 5,1 Ohma, bo skuteczność vify była większa niż niskotonowego o 2 dB. W twoim przypadku trzeba rezystor zwiększyć, różnica skuteczności jest większa. Coś pomiędzy 10 a 16 Ohm. To dodatkowo zabezpiecza przed wysokimi poziomami napięcia. Oczywiście te wartości L i C to dla 2,5 kHz podziału ( dla oporności głośników 4 Ohmy wyliczone to 0,25 mH i 13 uF) który polecam, bo jest już daleko od bazowej 1,5 kHz. Ten niskotonowy ma nieco podbitą charakterystykę w tym obszarze, ale całkowitą liniowość trudno uzyskać. To tylko sugestie, ale spróbuj. Do tego porządne druty i czadu, choć ten zestaw jest wart muzy bardziej wysublimowanej. AB. PS. a co z bassreflexem?

sylwekzz · 9 Października 2011

Czyli proponujesz zwrotki 6 dB/oct, 0,25mH na woofer i 13uF na tweeter?

Tak pokombinuje, chociaż ostatnio czasu mało i funduszy, dlatego też to wszystko sie odwleka.

Bassreflex jest w planach ale juz w docelowej obudowie. Te które mam teraz kupiłem przypadkowo na allegro - nówki sztuki od zestau Tonsil Fenix z tego co dobrze pamietam. Paczki dość solidne, przod 18mm MDF, reszta 12mm. Za 57zł/para to nie zastanawiałem sie długo.

Narazie pogram troche na nich, musze tylko wkleić jakąś wypórke pomiędzy scianke przednia i tylną, zrobić komore zamkniętą dla tweetera, wygłuszyć wełną i można grać.

Co do zasilenia to zacząłem budować kopie Naim'a NAP 250 zaczerpnietą z tego forum ale to wszystko idzie jak krew z nosa :)
