PRZEczyściłem KR-7010

[Bogdan]

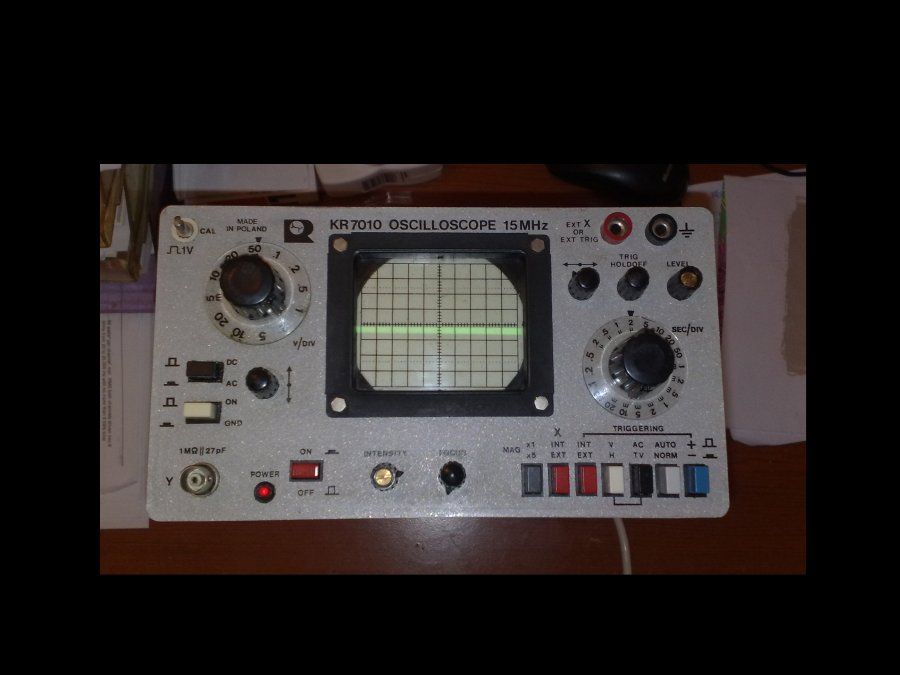

Może temat nie dotyczy wprost audio, ale mój zakup był pod katem pomiarów DIY audio. Kupiłem oscyloskop KR-7010, ale styki wymagały czysczenia, co uczynilem,, ale po operacji coś się skierściło i nie ma wyświetlania. Pojawia się na chwilkę po wyłączeniu. Natomiast kiedy odłączę boczną płytkę to jest plamka, reaguje na pokrętło SEC/DIV i przyciski pod oraz potencjomwetry nad. Ale tylko podlącze płytkę boczną złączem chyba 6 sio stykowym znów ciemność. Czy coś się zwarło od spirytu.

Poradźcie co robić, co sprawdzać. Może ktoś ma czytelny schemat. Proszę o pomoc.



Może temat nie dotyczy wprost audio, ale mój zakup był pod katem pomiarów DIY audio. Kupiłem oscyloskop KR-7010, ale styki wymagały czysczenia, co uczynilem,, ale po operacji coś się skierściło i nie ma wyświetlania. Pojawia się na chwilkę po wyłączeniu. Natomiast kiedy odłączę boczną płytkę to jest plamka, reaguje na pokrętło SEC/DIV i przyciski pod oraz potencjomwetry nad. Ale tylko podlącze płytkę boczną złączem chyba 6 sio stykowym znów ciemność. Czy coś się zwarło od spirytu.

Poradźcie co robić, co sprawdzać. Może ktoś ma czytelny schemat. Proszę o pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majster128]

Panie sprawdź wpierw układ zasilania. Przede wszystkim +15V i - 15V.

Mam podobny oscyloskop i miałem podobne problemy po czyszczeniu :)

Sprawdź czy któraś z nóżek potencjometru stabilizacji nie zwiera do obudowy.

[Bogdan]

napiecia sprawdzone, tam gdzie na płytkach są nipsy tam są napięcia chyba w granicach normy - np. na płytce jest +60v a w realu 74V, ale wszystkie pozostałe też są, co za cholera?

[majster128]

Hmm u mnie na płytkach nie były zaznaczone napięcia.

Sprawdź napięcie z dokumentacją, którą mam nadzieje posiadasz.

[bodo_z]

napiecia sprawdzone, tam gdzie na płytkach są nipsy tam są napięcia chyba w granicach normy - np. na płytce jest +60v a w realu 74V, ale wszystkie pozostałe też są, co za cholera?



Sprawdz czy przełącznik podstawy czasu na pewno dobrze działa, możliwe że nie masz odchylania poźomego bo nie pracuje generator podstawy czasu jak należy. ale do tego to by się przydał drugi oscylek

[Bogdan]

mam drugi, ale cholera tak głęboko w szpargałach, też KR-ka tylko dwukanałowa. Jak sie zabrać za sprawdzanie?



od razu po wyłączeniu na chwilę pojawia się pionowa linijka prawie prosta na ok. półowie ekranu

[piotr_37]

gen. podstawy czasu ?

[Bogdan]

jak go sprawdzić? bez niego nie będzie linii poziomej na ekranie? gdzie szukać babola, czy on mógl paść od spirytu?

[bodo_z]

jak go sprawdzić? bez niego nie będzie linii poziomej na ekranie? gdzie szukać babola, czy on mógl paść od spirytu?



Przełącznik zmienia częstotliwość, albo dopinając pojemności albo rezystancję, jeżeli nie ma gdzieś połączenia to pewnie wcale nie rusza i elektrony nie trafiają w ekran odchylanie jest powodowane polem elektrycznym między elektrodami na których zmienia się potencjał elektryczny przy jakimś stałym potencjale., Zresztą podaj swą @ na [email protected] podeśle ci skany schematu

[Bogdan]

super, dzieki! mój email: [email protected]

[bodo_z]

super, dzieki! mój email: [email protected]



Przesłałem wczoraj ale dziwnie szło więc nie mam pewności czy przeszło.

[Bogdan]

niestety nie doszło :-(

[piotr_37]

Tu jest :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i bez pobierania punktów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

niestety nie doszło :-(



spróbuj teraz.

[Maciek321]

Poradziłeś sobie z tym oscyloskopem?



Odkręcałeś w ogóle dolną część obudowy? Mój miał tam takie jak by gąbki, które dystansowały blachę od płytki. Ja one zawilgły, to scieżki do jakich przylegały normalnie skorodowały i miały przerwy. Sprawdź tam dokładnie. W KR-7010 to częste uszkodzenie.
