Jaki polecacie wzmacniacz do subwoofera?

[ratanpuri]

Witam wszystkich



Już od dłuższego czasu realizuję swój pierwszy projekt, a mianowicie budowę subwoofera aktywnego.

Posiadam już zrobioną obudowę oraz wcześniej zakupiony głośnik.

Teraz jest czas na zakup wzmacniacza i tutaj pojawia się dylemat.....

Od dłuższego czasu szukam różnych konstrukcji i jak dotąd rozsądnym wyborem wydaje się wzmacniacz PA 15.1:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co myślicie o tej konstrukcji? Może ktoś posiada taki wzmacniacz i mógłby coś o nim napisać......



Jakie jeszcze polecacie konstrukcji i rozwiązania?



Tutaj link do głośnika który kupiłem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dodam jeszcze że głośnik wybrałem nie ze względu na cenę(pierwotnie chciałem przeznaczyć na głośnik około 600zł) ale ze względu na pozytywne opinie o nim oraz po konsultacji z kolegą akustykiem który pracował z tym głośnikiem i bardzo go chwalił. Osobiście jeszcze go na żywo nie słyszałem ale pod względem wykonania bardzo pozytywnie mnie zaskoczył. No i nie ukrywam że zaoszczędzenie 430zł też jest miłe :)



Subwoofer będzie grał w pokoju 30m2, będę używał go w bardzo różnych gatunkach muzyki, ale nie ukrywam że uwielbiam potężny,głęboki i czysty bas :)



Cały ten projekt musi się zgrać ze wzmacniaczem Yamahy RX-797, źródłem Yamahy S663 oraz kolumnami Quadral QLX 185 Caerul i mam nadzieje że tak się stanie dlatego też zależy mi żeby wzmacniacz miał możliwość regulacji najważniejszymi funkcjami.

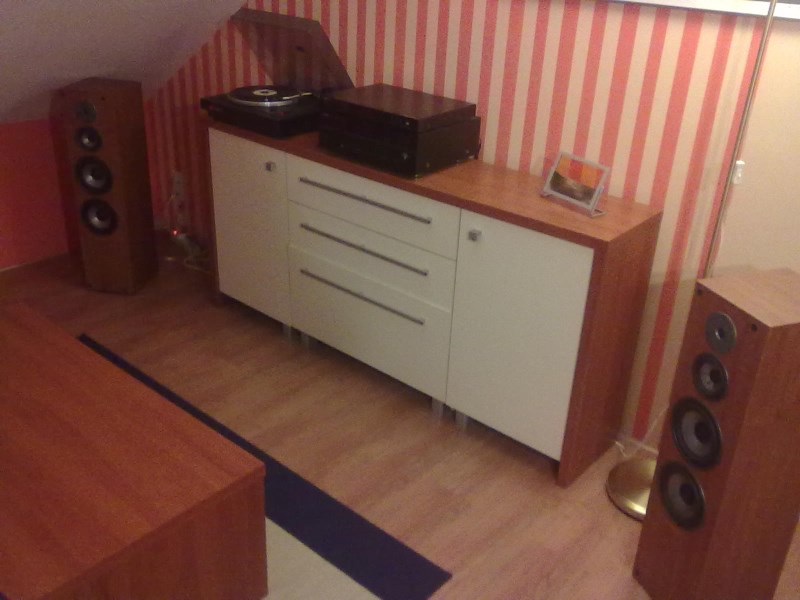

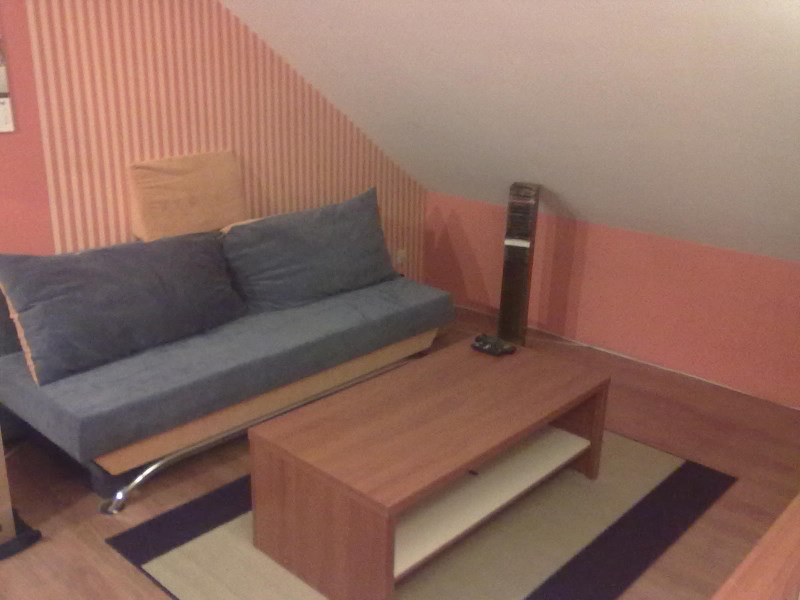

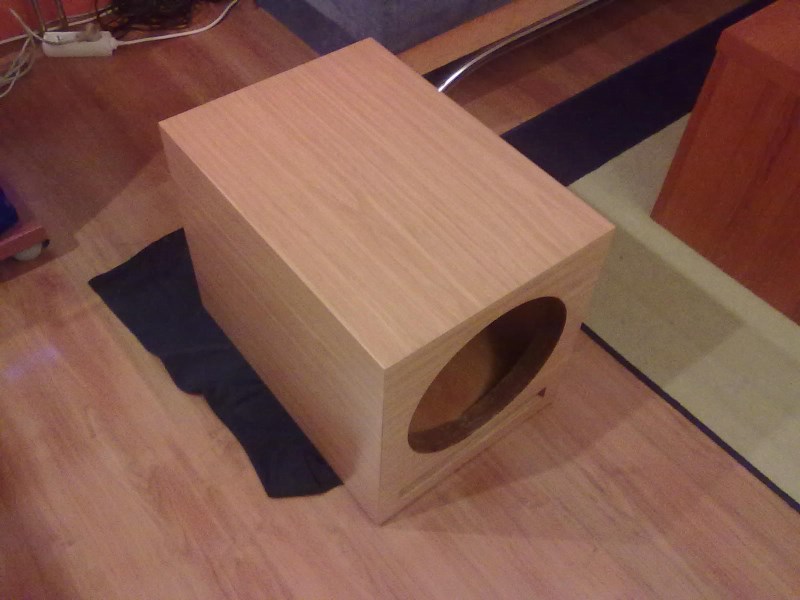

Dorzucam jeszcze fotki miejsca pracy oraz budy(przepraszam za taką słabą jakość ale pod ręką miałem tylko komórkę:)



Pozdrawiam i czekam na odpowiedzi









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

STK4044

[porlick]

Szkoda, że wybrałeś tak niekorzystne proporcje obudowy.

PA 9,1- cienizna, nie rozbuja Twojego głośnika.

PA 11.1 odpada- jest na TDA w mostku, a Twój głośnik ma 4 ohmy. (Jak byś kupił GDN-30-500-2x4-AA, to mógłby być.)

PA 12,1 jest już parametrowo ok, lecz i PA 15,1 nie byłby za silny.



Żadnego z tych wzmacniaczy jednak nie słuchałem i to, co napisałem, to tylko rozważania teoretyczne.

[mariano]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

troche kosztuje ale ponoc warto,nie dales wzmocnien w tej obudowie?no i dla wzmacniacza przydala by sie oddzielna komora ktorej na foto tez nie widac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Witam a co powiesz na wzmacniacz do suba z elektora moc ok 245watt jak chcesz mogę ci zrobić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

a może wzmacniacz w klasie D 2x300 lub 600W w mostku (realne pewnie ze 400W) ze zamówienia TAS5630 :]

[ratanpuri]

porlick:

Szkoda, że wybrałeś tak niekorzystne proporcje obudowy.



Co masz na myśli mówiąc niekorzystne proporcje?



Wszystkie wymiary skrzyni wyliczał mi kolega, o którym już wcześniej wspomniałem, zajmuje się tym już od wielu lat i wolałem zdać się na niego bo wie co robi, ja nie miałem z niczym takim wcześniej do czynienia dlatego zaufałem jemu :)



mariano



na samym początku brałem pod uwagę wzmacniacz Irka ale po skontaktowaniu się z nim dowiedziałem się że nie ma szans kupić tego wzmacniacza ponieważ konstruktor nie przyjmuje już na niego zamówień bo nie wyrabia z obecnymi a poza tym ma coś z ręką po wypadku i dlatego już nie robi.



O jakie wzmocnienia Ci chodzi? Skrzynia jest zbudowana z płyty MDF 36mm więc dosyć porządna ścianka, potem została oklejona naturalnym fornirem, skrzynia była robiona w warsztacie stolarskim, więc wykonanie jest bardzo solidne i precyzyjne. Na mój gust skrzynia jest bardzo mocna i sama w sobie waży 20kg :P



tomek0104:

Witam a co powiesz na wzmacniacz do suba z elektora moc ok 245watt jak chcesz mogę ci zrobić



Dziękuje za dobre chęci ale nie wiem czemu jakoś mnie ta konstrukcja nie przekonuje :) może jestem po prostu dziwny :D

[porlick]

>ratanpuri

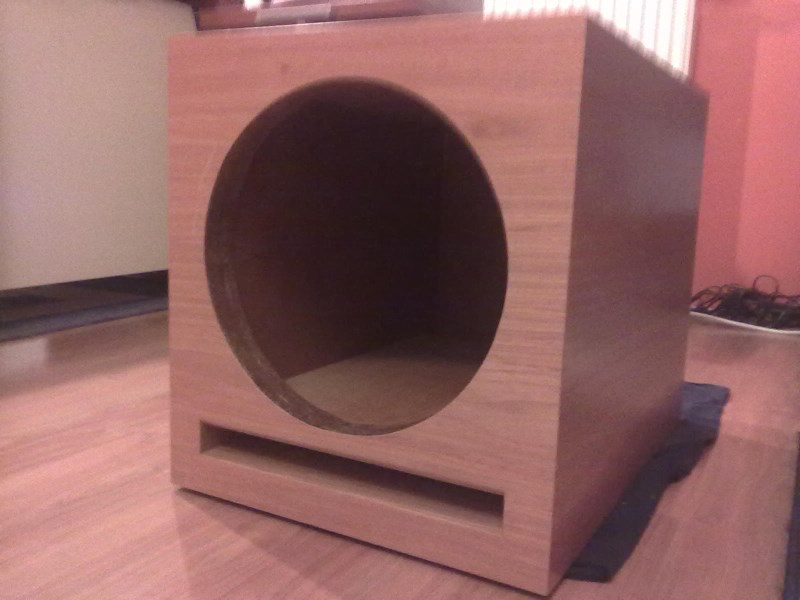

Głośnik na najmniejszej ściance o proporcjach bliskich kwadratu w dość mocno wydłużonej obudowie to bardzo niezalecany układ, który może skutkować zaburzoną liniowością charakterystyki. Na basie, gdzie cięcie występuje nisko nie będzie to mocno odczuwalne, niemniej jednak te proporcje nie są najlepsze ani z technicznego, ani z praktycznego punktu widzenia.

[tomek0104]

Dziękuje za dobre chęci ale nie wiem czemu jakoś mnie ta konstrukcja nie przekonuje :) może jestem po prostu dziwny :D

Nie po prostu nie znasz się na wzmacniaczach ten jest bardzo dobry tylko ma drogie trany mocy.Wiem co mówię . myślisz że lepszy zrobisz albo kupisz.Może chcesz accu e-406 z wątku powyżej jak ten jest cienki ..Pozdro

[ratanpuri]

>ratanpuri

Głośnik na najmniejszej ściance o proporcjach bliskich kwadratu w dość mocno wydłużonej obudowie to bardzo niezalecany układ, który może skutkować zaburzoną liniowością charakterystyki. Na basie, gdzie cięcie występuje nisko nie będzie to mocno odczuwalne, niemniej jednak te proporcje nie są najlepsze ani z technicznego, ani z praktycznego punktu widzenia.





Niestety teraz już nic na to nie poradzę, buda stoi gotowa :)

Mam nadzieje że nie będzie źle :)



Dziękuje za dobre chęci ale nie wiem czemu jakoś mnie ta konstrukcja nie przekonuje :) może jestem po prostu dziwny :D

Nie po prostu nie znasz się na wzmacniaczach ten jest bardzo dobry tylko ma drogie trany mocy.Wiem co mówię . myślisz że lepszy zrobisz albo kupisz.Może chcesz accu e-406 z wątku powyżej jak ten jest cienki ..Pozdro





Brutalna prawda :D



Ten accu e-406 o którym mówisz to jest jakiś zestaw do złożenia czy gotowy wzmacniacz ? Oświeć mnie :) i powiedz ile to kosztuje :P

[ratanpuri]

Czekaj zobaczę za kanapą czy nie leży może 3.500zł :D



Tak serio to tak jak mówisz nie tędy droga....



A ten poprzedni wzmacniacz który przesłałeś ma regulację fazy? bo z tego co się orientuje jest to chyba potrzebne żeby zgrać subwoofer z głośnikami głównymi....

No i jakiś panel tam by się przydał żeby to jakoś zamontować..... i jaka cena by była tego wzmacniacza w tym wypadku?

[tomek0104]

Czekaj zobaczę za kanapą czy nie leży może 3.500zł :D



Tak serio to tak jak mówisz nie tędy droga....



A ten poprzedni wzmacniacz który przesłałeś ma regulację fazy? bo z tego co się orientuje jest to chyba potrzebne żeby zgrać subwoofer z głośnikami głównymi....

No i jakiś panel tam by się przydał żeby to jakoś zamontować..... i jaka cena by była tego wzmacniacza w tym wypadku?

Cała konstrukcja mechaniczna jak i płytki to pikus najgorsze są te trany mocy bo kosztowały by a north gdzieś 350zł(porażka) ale jak bym poszukał to znalazłbym taniej.Mimo to mam dużo końcówek tego typu mogę coś poszukać nie koniecznie ten .Takie wzmacniacze które mają przenosić tylko bas są proste w budowie ,a tak z ciekawości ile ten głośnik ma watt. i ile ty byś chciał z niego wycisnąć.?

[ratanpuri]

Cała konstrukcja mechaniczna jak i płytki to pikus najgorsze są te trany mocy bo kosztowały by a north gdzieś 350zł(porażka) ale jak bym poszukał to znalazłbym taniej.Mimo to mam dużo końcówek tego typu mogę coś poszukać nie koniecznie ten .Takie wzmacniacze które mają przenosić tylko bas są proste w budowie ,a tak z ciekawości ile ten głośnik ma watt. i ile ty byś chciał z niego wycisnąć.?



Kurde 350zł to faktycznie masakra :D



W załączniku wszystkie parametry głośnika, chciałbym wykorzystywać go myślę w co najmniej 80%-90%



Wiesz na ten wzmacniacz mam też ograniczony budżet z racji tego że jeszcze nie zarabiam i muszę posilać się kieszonkowym, także około 500zł-600zł max na ten wzmak :) bo jak mi stolarz dał rachunek za budę na 400zł to mi trochę mina zrzedła :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Jutro coś poszukam jakiegoś wzmacniacza ok 300watt na mosfetach i na pewno się zmieszczę w 300-400stówach ,wiec poczekaj do jutra bo idę spać bo trzeba o 5 rano wstać.Nara.

[ratanpuri]

Jutro coś poszukam jakiegoś wzmacniacza ok 300watt na mosfetach i na pewno się zmieszczę w 300-400stówach ,wiec poczekaj do jutra bo idę spać bo trzeba o 5 rano wstać.Nara.



Spoko nie spieszy mi się :)

[slavOK]

Kurde 350zł to faktycznie masakra :D



W załączniku wszystkie parametry głośnika, chciałbym wykorzystywać go myślę w co najmniej 80%-90%



Wiesz na ten wzmacniacz mam też ograniczony budżet z racji tego że jeszcze nie zarabiam i muszę posilać się kieszonkowym, także około 500zł-600zł max na ten wzmak :) bo jak mi stolarz dał rachunek za budę na 400zł to mi trochę mina zrzedła :D

500ziko za wzmak to bez zastanowienia brał bym irkowy panel sub300 sam taki mam i gra z 10" daytonem rss radzi sobie z nim bardzo dobrze.

natomiast 400zł za budę to rzeczywiście sporo, materiał na tą obudowę kosztował max 100-120zł i to razem z okleiną więc ów stolarz zarobił na tobie 3 stówki.

[ratanpuri]

500ziko za wzmak to bez zastanowienia brał bym irkowy panel sub300 sam taki mam i gra z 10" daytonem rss radzi sobie z nim bardzo dobrze.

natomiast 400zł za budę to rzeczywiście sporo, materiał na tą obudowę kosztował max 100-120zł i to razem z okleiną więc ów stolarz zarobił na tobie 3 stówki.



Gdyby tylko był dostępny wzmak Irka dawno bym go kupił, ale niestety ich nie ma, chyba że możesz jakiś załatwić :)



Masz rację co do materiałów pewnie koło 150zł kosztowały ale okleina to naturalny fornir, wiśnia amerykańska i kosztowała ona 200zł, więc aż tak dużo nie zarobił bo to znajomy stolarz więc głupio by mu było tak zdzierać, ale 50zł zarobił :)

[vik]

Aktywny sub to taki ktory ma aktywna korekcje wychylen membrany czyli jakis sensor w sprzezeniu zwrotnym. Sensorem moze byc druga cewka, element piezoelektryczny a nawet dodatkowy opornik. Jesli do skrzynki wsadzisz glosnik podlaczony do dedykowanego wzmacniacza to nie bedziesz mial aktywnego sub'a tylko suba z wlasnym wzmacniaczem. Poogladaj sobie sekcje DIY (Custom) na RythmikAudio. Wlasciciel sprzedaje rowniez zestawy do zlozenia w domu czyli glosnik z odpowiednio zaprojektowana druga cewka sensorem i wzmacniacz z ukladem korekcyjnym. Wymieniam ta firme bo maja naprade atrakcyjne ceny i niezle forum uzytkownikow.



pozdrawiam,

[KrzysiekA]

Aktywny sub to taki ktory ma aktywna korekcje wychylen membrany czyli jakis sensor w sprzezeniu zwrotnym. Sensorem moze byc druga cewka, element piezoelektryczny a nawet dodatkowy opornik. Jesli do skrzynki wsadzisz glosnik podlaczony do dedykowanego wzmacniacza to nie bedziesz mial aktywnego sub'a tylko suba z wlasnym wzmacniaczem. Poogladaj sobie sekcje DIY (Custom) na RythmikAudio. Wlasciciel sprzedaje rowniez zestawy do zlozenia w domu czyli glosnik z odpowiednio zaprojektowana druga cewka sensorem i wzmacniacz z ukladem korekcyjnym. Wymieniam ta firme bo maja naprade atrakcyjne ceny i niezle forum uzytkownikow.



pozdrawiam,

Ludzie co wy za bzdury pociskacie. Aktywny Sub to Sub ze wzmacniaczem.

[Buzzer]

Dokładnie jak Krzysiek napisał: sub aktywny to sub ze swoim wzmacniaczem.

[ratanpuri]

Głośnik + Skrzynia + Wzmacniacz = Subwoofer Aktywny



It's so simple :P

[lukaszek19831]

Ja może będę teraz sciągał wzmacniacz do subka więc moze cos pomogę jak sie uda .Pozdrawiam

[ratanpuri]

Co myślicie o tym:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i o tym :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Bardzo fajnie wygląda- jaki koszt przesyłki?

[ratanpuri]

Bardzo fajnie wygląda- jaki koszt przesyłki?



Z tego co zauważyłem na tej stronie przy zamówieniu za ponad 49$ wysyłka jest za darmo.

Jeszcze poszukam dokładniej ale sądzę iż więcej niż 20$-30$ nie powinno być.

Fajne jest to że te wzmacniacze mają przełącznik napięcia na 230V czyli u nas pasuje :)



Cholera jednak nie :) Przesyłka FedEx-em 85$ :P



Zawsze można poprosić znajomego w stanach żeby nam kupił...........:)

[vik]

Ludzie co wy za bzdury pociskacie. Aktywny Sub to Sub ze wzmacniaczem.



Tak to bylo kiedys rozumiane i nazywane. Poza tym to do ukladu z osobnym wzmacniaczem potrzebny jest jeszcze minimum dwukanalowy filtr aktywny bo suba nie da sie zestroic z reszta. W tym samym celu przydalaby sie jeszcze kontrola fazy i damping'u.

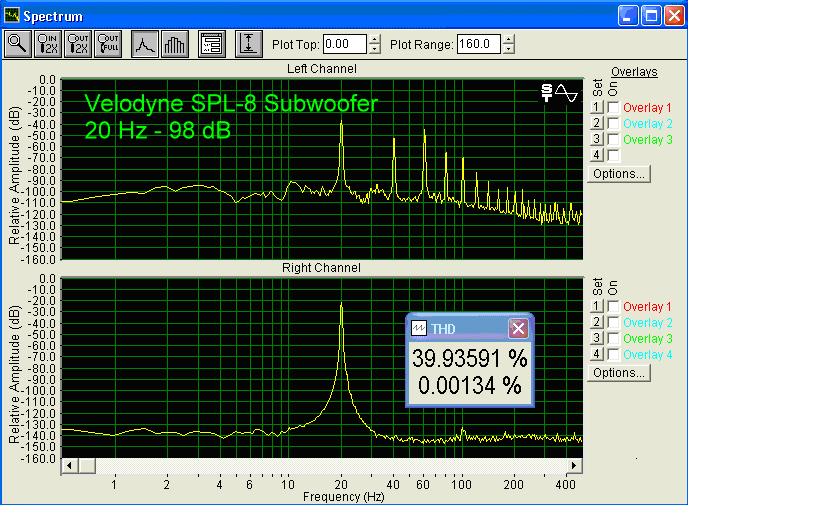

Bez servo i powyzszego znieksztalcenia beda rzedu 30-50% minimum na nizszych czestotliwosciach i kilku watach. Koszty wlaczenia tych ukladow sa niewielkie a korzysci uzyskania w pelni aktywnego suba bardzo slyszalne ale wolna wola.



pozdrawiam,

[Dzikoosek]

Ja mam PA300 i sobie go chwale.

[KrzysiekA]

Tak to bylo kiedys rozumiane i nazywane. Poza tym to do ukladu z osobnym wzmacniaczem potrzebny jest jeszcze minimum dwukanalowy filtr aktywny bo suba nie da sie zestroic z reszta. W tym samym celu przydalaby sie jeszcze kontrola fazy i damping'u.

Bez servo i powyzszego znieksztalcenia beda rzedu 30-50% minimum na nizszych czestotliwosciach i kilku watach. Koszty wlaczenia tych ukladow sa niewielkie a korzysci uzyskania w pelni aktywnego suba bardzo slyszalne ale wolna wola.



pozdrawiam,

Zo za głupoty opowiadasz.

Subwoofer aktywny to Subwoofer ze wzmacniaczem. Tak było to rozumiane zawsze i tak już pozostanie. Oczywiście jeżeli robi się już aktywny subwoofer to sensowne jest też zastosowanie filtrów aktywnych.

Poza tym skąd ty żeś wytrzasnął te 50% zniekształceń. Nie zapomnij że głosnik napędzany przez ten wzmacniacz to 30 cm STX z wychyleniem liniowym około 1 cm i jest to bardzo dużo dla tej wielkości membrany. Jeżeli wychylenie linowe zostanie przekroczone to nie pomogą żadne układy sprzężenia zwrotnego z cewką czy też z czujnikiem piezoelektrycznym.

A jeżeli nie zostanie to zniekształcenia będę na poziomie kilku procent co nie jest wartością krytyczną dla subwoofera. Czułość słuchu dla najniższych częstotliwości jest bardzo mała i zniekształcenia nawet do 10% nie muszą być wcale słyszalne.

Zniekształcenia harmoniczne głośników limitowane są przede wszystkim mechaniczną budową napędu głośnika i tego nie przekroczysz żadnymi układami sprężenia zwrotnego.

Część zniekształceń powstaje również w membranie ale te powstają dopiero przy wyższych częstotliwościach w wyniku dzielenia się membrany pod wpływem fal stojących w membranie.

Zresztą radził bym wejść na stronę Zapha i pooglądać sobie trochę pomiarów. Będziesz wtedy wiedział jakie wartości zniekształceń harmonicznych mają typowe głośnik basowe.

Jeżeli już stosuje się sprzężenie zwrotne na głośniku to raczej w celu tłumienia rezonansu głośnika i polepszeniu wartości dobroci Q całego układu i dla polepszenia impulsu.

Tylko że w dobrze zaprojektowanym subwooferze z dobrym głośnikiem nie ma takiej potrzeby.



A tak w ogóle to mam do sprzedania moduł do Subwoofera z Conrada.

Dokładnie ten.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Problem jest tylko taki że mieszkam w Niemczech i wysyłka byłaby dosyć droga. Poza tym bestia jest trochę duża i nie wiem czy by się zmieściłą w twoją obudowę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vik]

Zapha znam dobrze ale jego analizy nie koncentruja sie na budowie aktywnych subwoofer'ow.



Fabryczne dane znieksztalcen podaje sie na poziomie 1 wata albo 2.83V. Niewiele firm podaje znieksztalcenia na niskich czestotliwosciach na mocach 10W a powyzej to widzialem zaledwie pare. Popatrz sobie w zalaczniki jakie znieksztalcenia maja calkiem niezle glosniki (owszem ten velodyne jest maly ale i 12" maja po ponad paredziesiat % znieksztalcen na 20Hz na 10W), jaks ervo zmniejsza thd o 50% (tylko trzeba widziec jak takowe zaprojektowac - czujnik accelerometer w tym wypadku). Inne znieksztalcenia ktore sie koryguje to: pamiec termiczna, kompresja termiczna, mechaniczna pamiec/inercja i pare innych.



Ile subow zbudowales i pomierzyles z accelerometrem, podwojna cewka, rezystorem 'pradowym' czy czulym mikrofonem piezo. Od tego ostaniego zaczynalem zabawe prawie 30 lat temu.



pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ratanpuri]

Zostawiając na chwilę tematy na których się nie znam :) na 90% zdecydowałem się na taki wzmacniacz:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ma pozytywne opinie, co jest też ważne ma w standardzie przełącznik z 120V na 230V więc nie trzeba kombinować z przejściówkami i innym shitem, myślę że moc ma wystarczającą, jest porządnie zrobiony, z tyłu też zabudowany więc nie trzeba obudowy na tył dorabiać, no i przeceniony jest na 99$ z 139$ więc cena jest też atrakcyjna, jedyny problem to przesyłka bo kosztuje na tej stronie 160$ :P ale mam znajomego w usa to może coś wykombinuje.......



Co myślicie o tym wzmacniaczu? :)
