Totem Sttaf - klon

[kuzyn55]

Wątek poświęcony klonowaniu kolumn Totem Mite jest ciągle żywy. Natomiast gorzej wygląda sprawa ze Sttafami. Chciałbym odświeżyć ten temat, przedstawiając to co już wiadomo i dorzucić coś od siebie. Liczę na pomoc forumowiczów w rozwijaniu tego wątku.

A o Sttafach wiadomo:

Głośniki: GDN 13/40/2 8 Ohm, GDWK 11/100

Wymiary zewnętrzne obudowy: wys. 900 mm, szer. 160 mm, gł. 240 mm. Front 18 mm MDF, pozostałe scianki MDF 14 mm.

Poniżej głośnika niskośrednitonowego wieniec z 6 otworami.

W dolnej części obudowy wydzielona komora na balast, a nad nią przegroda skośna. Komora i przegroda ustalają objętość obudowy na ok. 20 litrów.

Brak wytłumienia, wewnątrz kolumna jedynie pomalowana farbą borosilikatową (cokolwiek to znaczy).

Basrefleks o średnicy 4,5 cm. Jakiej długości? Zakładając, że Totem pisze prawdę iż ta kolumna gra od 39 Hz to basreflaks powinien być strojony na ok. 42 Hz. A to oznacza że tunel powinien mieć długość ok 10 cm.

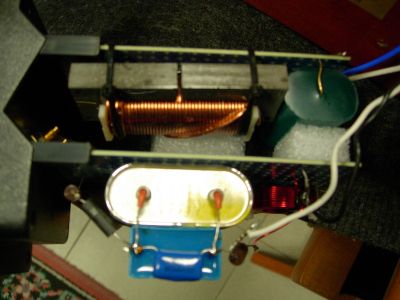

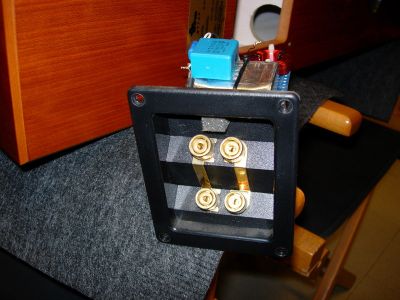

Największy problem jest ze zwrotnicą. Wiadomo że jest 2. rzędu z częstotliwością podziału ok. 2,5 kHz. Na zdjęciach znalezionych na jakimś włoskim forum (zamieszczam poniżej) coś niecoś widać. Mianowicie szeregowo połączona z midbasem cewka rdzeniowa (myślę że 1,5 - 1,7 mH)i równoległy polipropylen (4,7 - 5,6 uF).

Z głośnikiem wysokotonowym połączono szeregowo baterię trzech kondensatorów. Największy z nich (srebrny) to zapewne kondensator olejowy oraz dwa polipropyleny. Jest jescze równoległa cewka i dwa rezystory. Jeden przed kondensatorami i drugi (dla mnie najbardziej zagadkowy) szeregowo z cewką. Poniżej zamieszczam schemat tej zwrotnicy. Może ktoś z forumowiczów ma informację (lub wiedzę) które pozwolą ustalić brakujące wartości elementów tej zwrotnicy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Totem podaje wysokość 85cm, 90 to chyba z Totemowymi kolcami.

[kuzyn55]

W wielu źródłach można znaleźć informację, że wysokość tych Totemów to 90 cm. Np. w recencji w HI Fi i Muzyka 7-8/05. I zazwyczaj wysokość jest podawana bez kolców.

[jozefkania]

Jakieś recenzje czytałem. Jak ktoś ma te gazety, to mógłby zrobić skan i wrzucić tutaj :)

[Gość cadam]

Ja mam gazetę z tym testem Sttafa ale nie potrafię tego obrobić żeby zmieściło się na forum. Mogę wysłać skany do kogoś na skrzynkę żeby zamieścił je po zmniejszeniu na forum.

[walkman6]

Niestety, szczerze mówiąc to informacje techniczne podawane w czasopismach są bardzo często nieprawdziwe.



Kiedyś czytałem recenzję pewnego modelu kolumn firmy RLS gdzie użyto w roli przetworników niskośrednotonowych głośników Peerless HDS 164 (co było wyraźnie widać na zdjęciach pokazujących wyjęte przytworniki - koszt i magnes) natomiast w recenzji było kilkakrotnie napisane, że producent kolumn stosuje przetworniki Peerless SDS 164.

Konkretnego pisma nie przytaczam bo poprostu nie pamiętam, tak samo jak konkretnego modelu kolumn.

To tylko jeden z wielu przykładów.



Wracając do tematu najlepiej byłoby znaleźć w internecie informacje od posiadaczy takich kolumn, lub ewentualnie informacji ze strony producenta (jeżeli takie są).



Pozdrawiam

Łukasz

[jozefkania]

Już jeden forumowicz się odezwał i ma przesłać mi to na pocztę. Wtedy ja wkleję tutaj :)

[frobe4]

Nie wiem czy to będzie czytelne (ograniczenia forum)

może się przyda...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość cadam]

jeszcze trzecia strona

[kuzyn55]

Rzeczywiście na tej stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) producent podaje następujące wymiary: (szer. x wys. x gł.): 160 x 850 x 242 mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobe4]

3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobe4]

czy ktoś wie, w jakim celu Totem przykleja te małe niebieskie oczka, na górnej części głośnika wysokotonowego?

to samo jest w Arro.

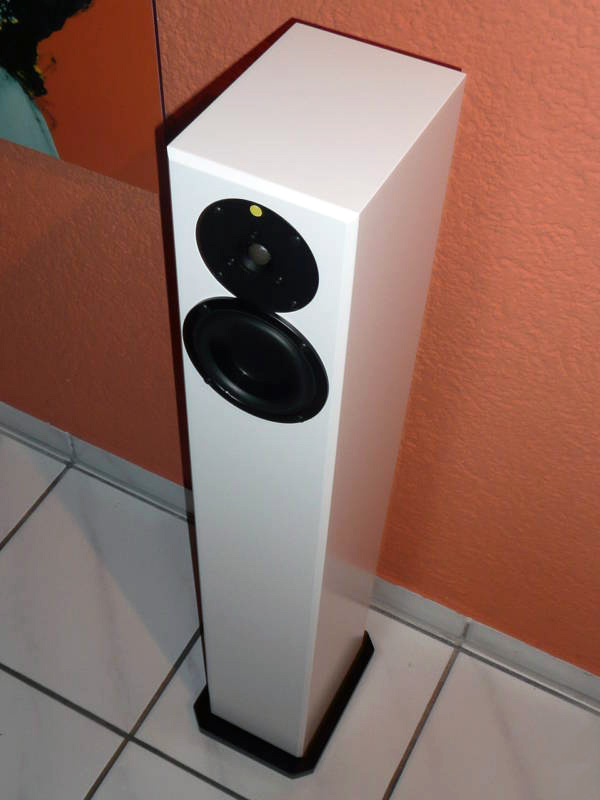

Tutaj Arro w okazałości, ma z kolei "żółte oczko"

Przy okazji, podejrzewam że rozwiązanie konstrukcji obudowy jest takie samo jak w Staff, wymiary się chyba zgadzają.

Czyżby firma poszła na łatwiznę i "klepią jednakowe skrzynki dla obu rodzaji kolumn?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobe4]

Uprzedzę od razu pytanie,

Arro nie są moje, zdjęcia pochodzą z internetu, więc nic nie jestem w stanie rozebrać aby sklonować :-)

chociaż myślę że warto.

W wątku o Mitte jest nawet rozpiska, alementów, ale patrząc na gł wysoko-tonowy ten na zdjęciach, i ten z wątku o Mitte, to jednak są inne głośniki, więc reszta raczej też nie będzie oryginalna.

Pozdrawiam

[Marcin-utopia]

arro juz dawno są sklonowane



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobe4]

Utopia,

a nie zauważasz że głośnik wysoko-tonowy jest zupełnie inny w oryginalnych Arro i tych "clonach"

Pozdrawiam

[Marcin-utopia]

fakt



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Servantess]

>arro juz dawno są sklonowane<



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) <



Koleś sie raczej nie starał przy tym klonie...frez pod tweeter wyciety jest chyba piłą motorowa....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Wymiary Arro ze strony producenta: (szer. x wys. x gł.) 130 x 850 x 180 mm. Jedynie wysokość jest taka sama, a więc Totem nie idzie na łatwiznę.

[kuzyn55]

Kwestie rozmiarów obudowy mamy więc omówione. Może ktoś podzieli się przemyśleniami na temat zwrotnicy?

[dabyl]

Witam,



Czy temat będzie jeszcze odświeżany? Bo widzę, że jak na razie cisza a szczerze mówiąc byłem bardzo ciekaw jak będzie się rozwijał.



Pozdrawiam

[kuzyn55]

Próbowałem kontaktować sie drogą mailową z właścicielami Sttafów w kwestii zwrotnicy, ale odpowiedział tylko jakiś włoch i w dodatku chce 100 euro za jej schemat.

W międzyczasie przeprowadziłem próbne odsłuchy kolumny a la Sttaf (20 litrów, nieco większa szerokość przedniej ścianki - 180 mm.)ze zwrotnicą prezentowaną poniżej. Jak to gra? Jeżeli chodzi o bas to można powiedzieć, że znakomicie! Schodzi nisko, świetna dynamika. Zaznaczam, że sprawdziłem jak ten GDN gra w takiej obudowie ze zwrotnićą z Totem Mite (I rzędu). I tego nie dało się słuchać. Bas zamulony! Jeżeli zaś chodzi o GDWK, no to cóż - zdarza mu się zaszeleścić. Ale uważam że w tej konfiguracji gra co najmniej dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

kuzyn55



Ale jak to jest z tą objętością ? :)

20 litrów to wychodzi całość pudła, ale nie licząc komory !



Nie wiadomo ile litrów ma komora na dociążenie.

[jozefkania]

Z tymi 100 euro to niezłe jaja :D Koleś zaszalał.



Za 100 euro to całe kolumny można zbudować.

[kuzyn55]

Cała objętość kolumny to ok. 30 litrów. Wszystkie opisy podają, że objętość w której pracuje głśnik to 20 litrów. Czyli na balast pozostaje ok 10 litrów.

[jozefkania]

>Cała objętość kolumny to ok. 30 litrów.



Eee :p Przesadziłeś trochę :)



Z obliczeń wychodzi, że całość ma nie więcej niż 23,8 litra !

Przypuszczam, że komora dla głośnika ma zdecydowanie mniej niż 20 litrów.





>Wszystkie opisy podają



Prześlij mi proszę te opisy :) Ja nic jednoznacznego nie znalazłem.

[kuzyn55]

Rzeczywiście przesadziłem z tymi 30. litrami. Jeżeli zaś chodzi o informacje dotyczącą objętości komory w której pracuje głośnik to można ją znaleźć np. tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

I poniżej

[kuzyn55]

Przepraszam, ale nie załadował mi się poprzednio obrazek.

[kuzyn55]

Może teraz

[kuzyn55]

Skan z opisem który chciałem zamieścić ma odpowiedni rozmiar, ale jakoś nie udaje mi się go wkleić. Jeżeli ktoś jest zainteresowany to prześlę na priva.
