PCM1704 DAC

[Waldi_06]

saczek_XTRM,

>Waldi_06, 9 Cze 2009, 13:07

>mowisz o calym kicie czy tylko o plytkach pod analog? Na kit bylbym chetny.



otwórz zamówienie to zamówię co chcecie :)

poczekamy 1-2 tygodnie i sie wyjaśni, po kosztach zamówię i roześlę, zresztą to już wiecie z innych wątków,

dla mnie nie ma znaczenia 1 czy 10 płytek,

[shark700]

Waldi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest tam wzór Jtest'u

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

no dobra, to otwieram liste :)



Zeby bylo klarowniej forumowicze beda mogli zamowic oddzielnie PCB pod DAC i oddzielnie pod analogowke. Waldi, to nie bedzie problem?





lista na PCB:



1. saczek_XTRM - DAC+analog (komplet)

[Waldi_06]

>shark700,

>Waldi

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest tam wzór Jtest'u



oczywiście, że to przeczytałem 'od dechy do dechy', już dawno,

rys ponizej pokazuje teoretyczny rozkład kolejnych prążków 229,xxx

na moim odczycie /dolny wykres/ są widoczne te ok 8.1kHz i 9.8Khz,

chyba nalezy sie cieszyć, że giną w tle

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

oto teoretyczny idelany wykres prążków

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam]

lista na PCB:



1. saczek_XTRM - DAC+analog (komplet)

2 adam - DAC

[Waldi_06]

>saczek_XTRM,

>no dobra, to otwieram liste :)

>Zeby bylo klarowniej forumowicze beda mogli zamowic oddzielnie PCB pod DAC i oddzielnie pod

>analogowke. Waldi, to nie bedzie problem?



'no problemo'

[Leszek B]

lista na PCB:



1. saczek_XTRM - DAC+analog (komplet)

2. adam - DAC

3. Leszek B - analog 1szt

[saczek_XTRM]

>>Waldi_06



moze jeszcze daloby rade podac orientacyjne ceny za PCB..?

[Irek 10]

>> Waldi_06



Czy można liczyć na ewentualne podpowiedzi

w trakcie uruchamiania oraz gdzie można

kupić PCM-y?

[Waldi_06]

DAC - dwie płytki - ok 65zł plus transport do was /płytki bez zmian/

Analogówka - ok 50 zł plus transport do was /płytki bez zmian, a jest 1 mała poprawka powtarzająca sie w 4 'kanałach'/, gdyby były zmiany to matryca, czy tez tzw koszt uruchomienia ok 75 zł do podziału na ilośc płytek



każdy chętny uzyska dokumentację, data schety,

pomogę w uruchomieniu układów,

wszelkie scalaki : efekt02, TME, Uniprod, można pytać kolegów w UK, generalnie wszystko jest, tylko ta kasa,



nalezy uważać na obudowę 74LVX244 bo jest mała TSSOP (tylko Uniprod) i na filtr cyfrowy bo jest DF1706 zasilany 3.3volta - więc w razie montażu DF1704 trzeba zastosować stabilizator na 5 volt (stabilizator zasila tylko filtr)

[Irek 10]

lista na PCB:



1. saczek_XTRM - DAC+analog (komplet)

2. adam - DAC

3. Leszek B - analog 1szt

4. Irek 10 - DAC+analog (komplet)jestem za poprawioną płytką

[preatorius]

Re: Waldi_06 9 Cze 2009, 23:35



"...na moim odczycie /dolny wykres/ są widoczne te ok 8.1kHz i 9.8Khz,

chyba nalezy sie cieszyć, że giną w tle"



Witaj

Niestety nie powinny ginąć w tle. Załanczam wykres spektralny pliku dostępnego na diyaudio.com .

Pozdrawiam

preatorius

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[preatorius]

P.S.

Jak podaje Stereophile w cytowanym artykule poziom szumu dla idealnych danych 16-bitowych powinien być poniżej poziomu -130dB jak pokazuje to rys. 3 (Fig.3). Czyli wykresy które powinniśmy otrzymywać (zakładając że dysponujemy dobrym torem pomiarowym AD-DA) powinny wyglądać lepiej niż: (rys)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>preatorius

>Jak podaje Stereophile w cytowanym artykule poziom szumu dla idealnych danych 16-bitowych powinien

>być poniżej poziomu -130dB jak pokazuje to rys. 3 (Fig.3). Czyli wykresy które powinniśmy otrzymywać

>(zakładając że dysponujemy dobrym torem pomiarowym AD-DA) powinny wyglądać lepiej niż: (rys)



myślę, że niezbyt dokładnie patrzyłeś na mój pomiar (wiem, że jest kiepskiej jakości po spakowaniu do 99kB, co za forum, że nie można pdf'a zapodać a pliki chociaż 200kB)

u mnie poziom szumu oscyluje -120-130dB, czyli zgrubsza -125dB, z tego szumu widać dwa prążki w okolicach -125dB i to by się zgadało z tym co mierzyli koledzy w Stereophile'u,

sytuacja nie jest jednoznaczna przez wyższy o 10dB poziom tła od tego co Ty pokazałeś schematycznie,

ja nie wiem ile dokładnie on u mnie wynosi bo mierzyłem na karcie muzycznej! a nie na precyzyjnym analizatorze w laboratorium Stereophile,



oczywiście dalej bedę mierzył na mojej karcie i pomiary zamieszczał, bo to jest dla zobrazowania tego co udało mi się wykonac w DIY,

chętnie też zobaczę pomiar Twojego CD ot tak aby zobaczyć jak się sprawa ma u Ciebie (w ramach ciekawości oczywiście :),



jestem swiadom ułomności sprzetu pomiarowego, ale takie pomiary są lepsze niż samo pisanie, że lepiej gra, tak sobie myślę,



no i oczywiście dziękuję za uwagi i proszę o jeszcze :)))

[mi$kin]

Walid_06> Czy PCB analogówki, na które lista chętnych "się tworzy", umożliwia realizację wszystkich trzech wariantów I/V podanych na poprzedniej stronce wątku, czy też jest pod jeden konkretny układ?

Jeżeli jeden, to który? Dzięki z góry za wyjaśnienie.

[Waldi_06]

>mi$kin

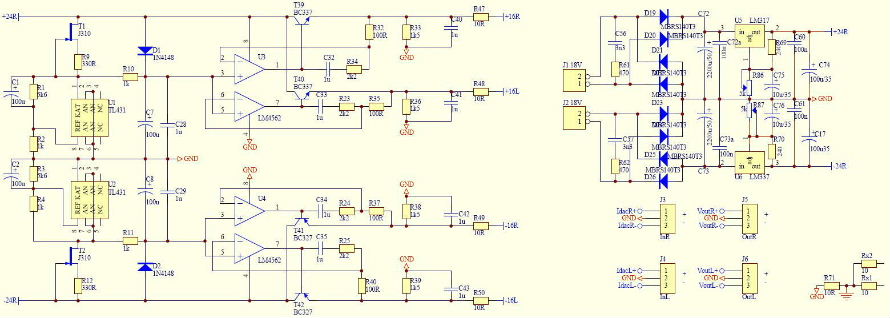

płytka powstała w oparciu o ponzsze schematy

zasilacz - jednokrotnie

konwersja - czterokrotnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>Waldi_06



co do wykresow...mozna by sprobowac pomierzyc to samo tylko z innym napedem i porownac. Moze problem tkwi w czym innym...

[Waldi_06]

saczek_XTRM,

>co do wykresow...mozna by sprobowac pomierzyc to samo tylko z innym napedem i porownac. Moze problem

>tkwi w czym innym...



uważam, że nie ma problemu, bo pomiar dotyczy łącznie części cyfrowej i analogowej z buforem na fecie a karta to coprawda EMU1212, ale to nie sprzęt pomiarowy za 30k USD więc taki poziom tła po pierwsze nie wiadomo co pokazuje (DAC, lub karta muzyczna) a po drugie jest bardzo dobry,

temat będę drążył, bo poco byłby taki test?

[Waldi_06]

No to przepraszam kolegów za zamieszanie i dzięki za drążenie tematu.

Poniżej umieszczam poprawne rysunki jtest. Wiem gdzie wkradł się błąd , a właściwie jaki plik zapuszczałem.

teraz widac wyraźnie prążki oraz podstawę sygnału 11.xxkHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Waldek, wyślij mi duży plik na maila

[Waldi_06]

>Rick

poszło

[mi$kin]

lista na PCB:



1. saczek_XTRM - DAC+analog (komplet)

2. adam - DAC

3. Leszek B - analog 1szt

4. Irek 10 - DAC+analog (komplet)jestem za poprawioną płytką

5. mi$kin - tylko analog - jestem za poprawioną płytką

[jar1]

A gdzie źródło 2SK389?

[Waldi_06]

>jar1,

>A gdzie źródło 2SK389?



jar1 - a o co chodzi, bo nie zatrybiłem pytania,

w tym układzie 2SK389 występuje w roli bufora wyjściowego /za filtrem/,

pomiary dotyczą całego toru.

[Rick]

źródło zakupu :)

[Waldi_06]

>Rick,

>źródło zakupu :)



ech, a to dopiero sobota :)))

kupiłem od Luisa i dodo, w swoim czasie Oni obaj parowali do różnych projektów

/teraz chyba było na temat/

[Waldi_06]

z tymże spokojnie mozna wsadzić 2SK170, są pojedyńcze, dostępne i na tzw. 'razie' można je wstawić, chociaż oczywiście powinny byc parowane, jak ktoś poparuje 170ki to niech tak zostanie,

ponadto myślę, że uda się zamówić u kolegów po kilka sparowanych 389,

[jar1]

>kupiłem od Luisa i dodo, w swoim czasie Oni obaj parowali do różnych projektów

>/teraz chyba było na temat/



:-)))

Założyłem oczywistą oczywistość

[jar1]

Bo tak, generalnie podoba mi się ten projekt i.... kurcze, no nie wiem,.,;-)
