Gramofon Goldring GR2 - modyfikacja ?

[ganzz_gut]

Oto jaki manewr mi przyszedł do głowy - dwie płyty plexi po 2cm, pomiędzy nie kilka silikonowych, relatywnie cieńkich podkładek (na rysunku na niebiesko), płyty na rogach skręcone - powinno sztywniejsze niż pojedyńcza płyta, ale jednocześnie zapewnić izolację silnika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tadeo]

>ganzz rozwiązania ,które chcesz zastosować w modyfikacji gramofonu tzn. "podwójnej półki z przekładką z absorbera" są zastosowane w mojej szafce na sprzęt audio ,konstrukcji Divine Acoustics.

[ganzz_gut]

Zdaje sobie sprawę, że patent już wcześniej opracowany i działa (no chyba, że nie jesteś zadowolony ze stolika) ... Pytanie tylko, czy w wypadku modyfikacji gramiaka też się dobrze sprawdzi? ;)

[tadeo]

W przypadku gramiaka to nie wiem ,ale od dawna używam platform antywibracyjnych pod gramofony i wg mnie działa ,Powiem wiecej b.ważna jest nawet ta górna płyta na platformie /granit,drewno ,płyta MDF/.

W stoliku też ten "patent" odgrywa ważna rolę bo półki nie są mocowane bezpośrednio do jego nóg tylko "leżą" poprzez te absorbery na specjalnej konstrukcji.

[fubb]

ganzz_gut

tak sobie -kontempluje- czytając ten wątek

czy to co proponujesz mozna nazywać modyfikacją ;)

toż to nowy gramofon jest

bo przecież ze starego zostanie ramię i kilka części

to nie lepiej starego pchnąć i szukać odpowiedniego zamiennika no chyba ze cel to budowa nowej maszyny:)

albo jednak pomęczyć się ze "staruszkiem" i tą lekka konstrukcję stawiać na odpowiednim materiale

zawsze mierzi mnie jak widze na zdjęciach lekkie konstrukcje poustawiane na delikatnych ażurowych

-filskich- stolikach i do tego jeszcze szkło, nie musze się domyślać jak to gra , miałem - mam to za sobą :)

z materiałów "podgramofonowych" nie przerobiłem jeszcze dwóch płyt akrylowych, choć na pewno ciekawe by to było :)

na chwilę obecną optuje przy granicie i drewnie przełożonym "popularną" gumą + odpowiedniej wagi stolik najlepiej cięższy od użytkownika conajmniej raz ;))

pozdr.

[ganzz_gut]

>fubb



może i łatwiej wymienić na nowy, ale tu chodzi o zabawe ;) poza tym nie mam niestety możliwości kombinowania z materiałami 'ciężkimi', próbuje więc na inne możliwe sposoby. Kopromis, ale mam nadzieję, że twórczy...



Konstrukcja, jak się sprawdzi, może być przyszłościowa - wymianya ramienia czy silnika...

[ganzz_gut]

jak się człowiek śpieszy... nie dokończyłem wpisu.



Konstrukcja, jak się sprawdzi, może być przyszłościowa - wymianya ramienia czy silnika... można kombinować ;)

[ganzz_gut]

No to, tak mniej-więcej wygląda rysunek schematyczny nowej wersji plinty. Na niebiesko wycięcia w górnej płycie, na szaro w dolnej... Rzućcie krytycznym okiem, może o czymś zapomniałem???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Ganzz_gut

Zamiast plexi sklejka.

Silnik jak najdalej od ramienia.

Pod ramię zrobiłbym taką podstawę ala SME.



K

[ganzz_gut]

>ahaja



'Koncepcja' jest na plexi - można dyskutować o materiałach, ale... tak ma być i już ;)



Silnik jest na dolnej platformie, także nie ma żadnego powierzchniowego kontaktu z ramieniem. Nie wiem czy w takim wypadku przeniesienie 'dalej' coś da.



A jak wygląda podstawa a'la SME?

[ahaja]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - chodzi o tą blachę na której osadzone jest ramię. Można je wtedy przesuwać i ułatwia to ustawianie. Poza tym jak ci się znudzi to można wsadzić coś lepszego.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

ganzz_gut, 17 Maj 2009, 22:28



>No to, tak mniej-więcej wygląda rysunek schematyczny nowej wersji plinty. Na niebiesko wycięcia w

>górnej płycie, na szaro w dolnej... Rzućcie krytycznym okiem, może o czymś zapomniałem???



Czy nie dałoby się zaokrąglić wymiarów plinty do 450x360mm (jeśli się nie mylę to moja pokrywa ma więcej niż 445mm szerokości - chwilowo nie mam jak zmierzyć)? Poza tym uważam, że umieszczenie włącznikua w oryginalnym miejscu w przypadku plinty z akrylu będzie psuło efekt. Może umieścić włącznik w nieco innym miejscu. Myślę, że samodzielne wywiercenie otworu fi18 w akrylu nie będzie stanowiło problemu (sugeruję nie uwzględniać tego otworu w zamówieniu).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Można nie umieszczać i wiercić 'indywidualnie' pod własny włącznik. Oryginalna plina ma te 44,5 i 35,5 i pokrywa (przynajmniej moja) idealnie pasuje na te wymiary. Co prawda te 0,5cm nie zrobi wielkiej różnicy, ale może być lekki problem z wystającymi krawędziami... Nie wiem czy to będzie ładnie wyglądało.

[karbidoczaszka]

ganzz_gut, 19 Maj 2009, 11:33



>Można nie umieszczać i wiercić 'indywidualnie' pod własny włącznik. Oryginalna plina ma te 44,5 i

>35,5 i pokrywa (przynajmniej moja) idealnie pasuje na te wymiary. Co prawda te 0,5cm nie zrobi

>wielkiej różnicy, ale może być lekki problem z wystającymi krawędziami... Nie wiem czy to będzie

>ładnie wyglądało.



Wieczorem poproszę żone o dokładne zmierzenie pokrywy, możliwe, że masz rację co do wymiarów.

[karbidoczaszka]

ganz_gutt



445mm x 355mm jest ganz gut.



PS. Na rysunku masz 4450 x 3550 mm - taka plinta napewno będzie wystawać po bokach pokrywy ;-)

Szerokość wycięcia pod silnik i elektronike też spuchła o jedno zero.

[karbidoczaszka]

Jeszcze jedna uwaga, warto zaznaczyć przy zamówieniu, że najważniejszy wymiar to dystans ramienia 219.5mm i to on powinien mieć największą dokładność. W innych wymiarach (poza średnicami otworów pod łożysko i ramię) +/- 1 mm nie zrobi większej różnicy.

[ganzz_gut]

Ok, jeszcze raz, z poprawkami. Dziś rozkręciłem 'puszkę' z silnikiem, żeby pomierzyć i wyszło, że dziura musi wynosić na wszelki wypadek 8x11cm. Można zapytać czy są w stanie zrobić taką pokrywkę, żeby nie było widać elektryki.



ps. może jakiś posiadacz regi jest chętny na wspólne zamówienie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

ganzz_gut, 19 Maj 2009, 23:10



> Można zapytać czy są w stanie zrobić taką pokrywkę,

> żeby nie było widać elektryki.



Dobry pomysł. Ja bym to widział z czarnej plexi grubości 2-3 mm, zfazowanej na krawędziach, o wymiarach nieco większych niż otwór (+ 10 mm z każdej strony jeśli to nie za dużo).

[ganzz_gut]

Wiesz co, ja myślałem o takiej wygiętej puszce z 2-3mm plexi, podobnej do tej pokrywki, co jest teraz, tylko montowanej do dolnej platformy...

[karbidoczaszka]

ganzz_gut, 20 Maj 2009, 15:47



>Wiesz co, ja myślałem o takiej wygiętej puszce z 2-3mm plexi, podobnej do tej pokrywki, co jest

>teraz, tylko montowanej do dolnej platformy...



Dobrze kombinujesz ;-)

[Yul]

Tak patrzę na Kolegów pomysły na plintę, i się zastanawiam czy to będzie gramofon bez silnika?

[ganzz_gut]

Yul, 20 Maj 2009, 19:39



>Tak patrzę na Kolegów pomysły na plintę, i się zastanawiam czy to będzie gramofon bez silnika?



będzie 'ze silnikiem', na projekcie oznaczony jako niebieski prostokąt ;)

[ganzz_gut]

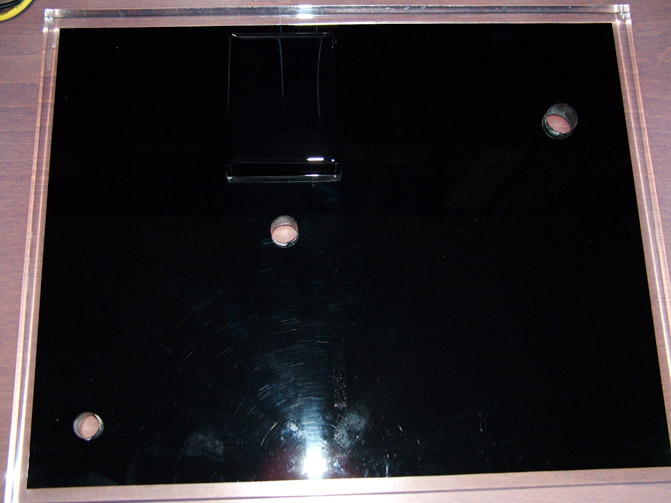

Będzie się działo ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gerov2]

Kazdy Prawdziwy Audiofil dazy do skrajnego minimalizmu, a gramofon bez silnika toz jest pure hi-end

[ganzz_gut]

Napędzany siłą grawitacji lub siłą woli w wersji de-luxe...

[jorn]

to chyba nie mozliwe?!

[ganzz_gut]

Oto nowa, zmodyfikowana wersja gorldringa GR2... Od dziś zwana GANZZ_RING GR2.0 beta... Jeszcze nie wszystko dopieszczone i dokręcone, ale już gra (kolosalna różnica - więcej niż się spodziewałem!!!). Jak powstanie ostateczna wersja to zrobię solidną sesję zdjęciową... Na razie dla zachęty ;)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tadeo]

No jestem pod wrażeniem ,gramiak nie do poznania .

[ganzz_gut]

Z oryginału zostało ramię, silnik, łożysko + talerz i pokrywka ;)

[ganzz_gut]

...i to nie koniec zmian...
