Lampucera DAC

[McGyver]

Zamówienie na trafa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

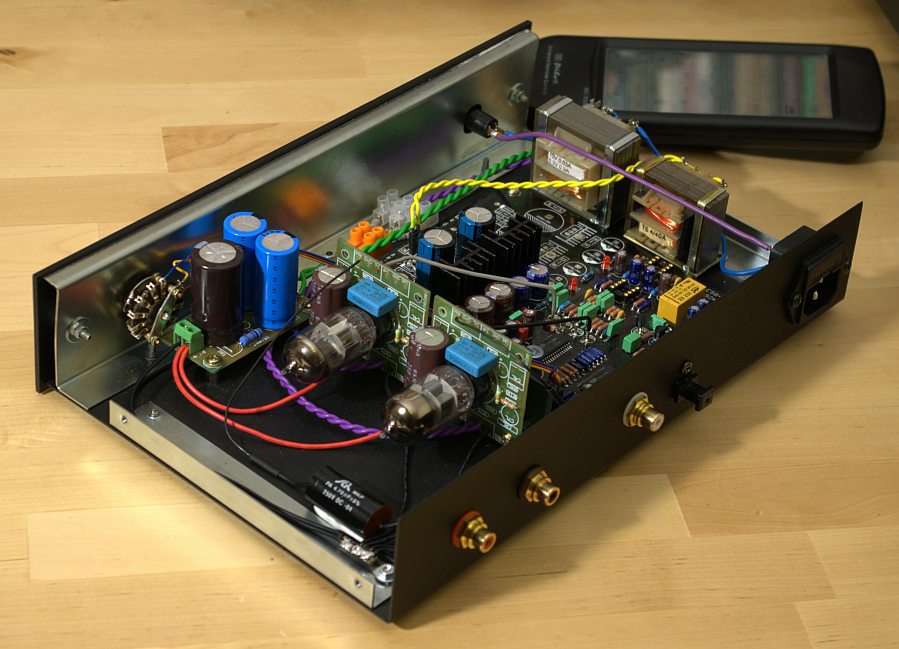

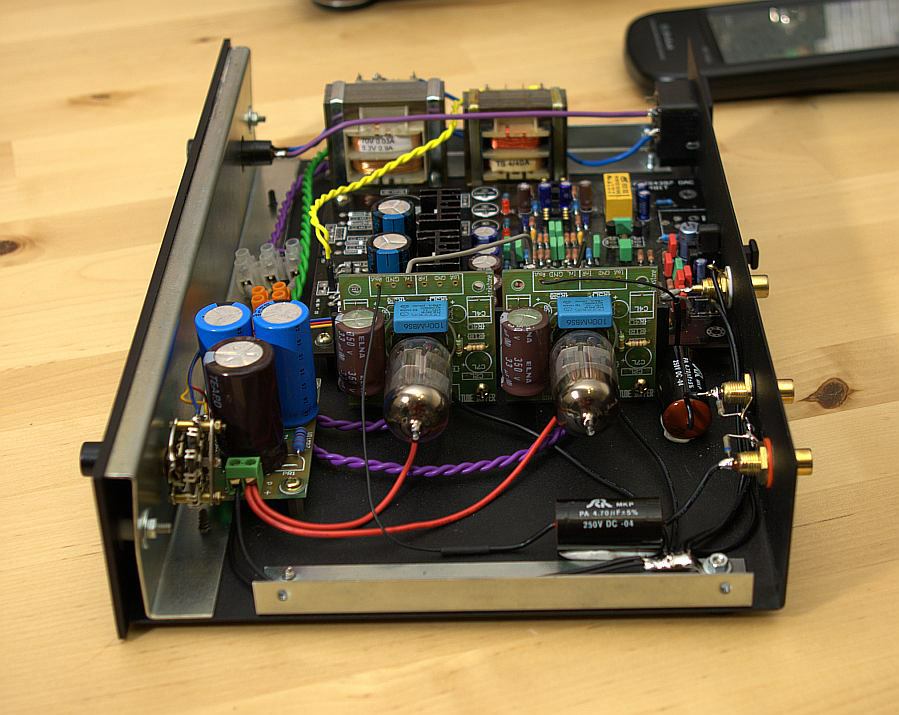

Obudowa którą pokazywałem wyżej ma też wnętrze:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[areg]

kurcze Mcgyver na 3 zmiany robisz te Dac,ki? chodzi mi o wpis o 4 nad ranem :)

[Ericson-TN]

noo wykonanie pierwsza klasa, oby tak dalej...

[mlb]

no i jak gra ta lampucera maxi? Szczerze mówąc kolorowe obrazki są dobre dla uczennic gimnazjum...

[McGyver]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

teraz lepiej?

[foxbat]

a teraz jeszcze prosimy o cene tego cacka...

[mlb]

McG, to może załóż oddzielny wątek ze zdjęciami... przecież to widać że nie robisz tych ładnych obudów dla siebie ale odpłatnie dla kogoś. Gdybyś uczciwie stawiał sprawę to przynajmniej napisałbyś dla kogo i gdzie ewntualnie tego można posłuchać, a tak nieudolnie uprawiasz kryptoreklamę... a podobno duży chłopak jesteś. Nie wstyd?



Same zdjęcia nie sprawiają specjalnego wrażenia - może dlatego że zajmuję się fotografią nie od dzisiaj.



Pytałem o dźwięk. Jak ze średnicą w porównaniu do "małej lampucery"? Czy musiałeś wymieniać standardowe kondki w zasilaniu czy są wystarczająco dobrej jakości?

[gagacek]

mlb

>Same zdjęcia nie sprawiają specjalnego wrażenia - może dlatego że zajmuję się fotografią nie od dzisiaj.



Czy z takim powodzeniem jak lamucerą? Jeśli tak to odpuść sobie;)))

[mlb]

widzę że mój osobisty troll się pojawił :-) McG, szybki telefon to gagacka i już jest reakcja :-))



Niezorientowanym wyjaśniam - gagacek zawsze się pojawia gdy się pojawa jakaś opinia nieprzychylna działalności McG. Dziecinada...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Masz manię prześladowczą, stąd te teorie spiskowe. Dziecinadę to ty uprawiasz czepiając się fotek i czytając między wierszami. Zrób coś swojego i pokaż zamiast odreagowywać swoje frustracje.

A że Gagacek cię nie lubi, to sam sobie na to zapracowałeś, mnie nic do tego.

[mlb]

McG, to nie żadne teorie spiskowe - prześledź ten wątek i sam oceń czy mam manię prześladowczą... Mnie gagacek ani grzeje ani ziębi, ale z uporem zabiera głos w sprawie o której nie pojęcia. Jakby coś sam złożył czy komuś dobrze doradził to może nabrałbym do niego szacunku.



Swoją lampucerę mam zamkniętą w czarnej obudowie, mogę zrobić kilka fotek o ile kogoś to interesuje.

[areg]

mlb

dawaj fotki :) właśnie robię skrzynkę dla mojej może coś mnie olśni:)

[foxbat]

McGyver, no ile za ta ta ostatnia lampucerke?

[Rambo]

zamiast się kłócić to byście może zastanowili się jak technicznie polikwidować buble w lampucerze - np . kiepskie odsprzęganie zasilania odbiornika, źle umieszczone i o błędnej wartości elementy c22, c23 i R2, skopane odsprzęganie cs4397, zmiana aplikacji op ampa. Roboty jest sporo ....

[gagacek]

mlb

>Niezorientowanym wyjaśniam - gagacek zawsze się pojawia

Dziecko, rozbawiło mnie to, że Tobie tak żal tyłek ściska:))) Popatrz - prosta lampucera, kilkanaście elementów na krzyż a przez pół roku nie potrafiłeś zrealizować nic sensownego. Wystarczy poczytać Twoje wpisy...

Nie wspomnę już o Twoim "ignoruj";)

:))) buziaki:))

[arkotic]

McGyver

używasz kondów SCR 4.7 :) mkp Pa niezłe są też mnie się spodobał tylko że troszke w innej aplikacji a prudowałeś może SCR z seri SA żekomo bardzo wyważony kondensator?

[mlb]

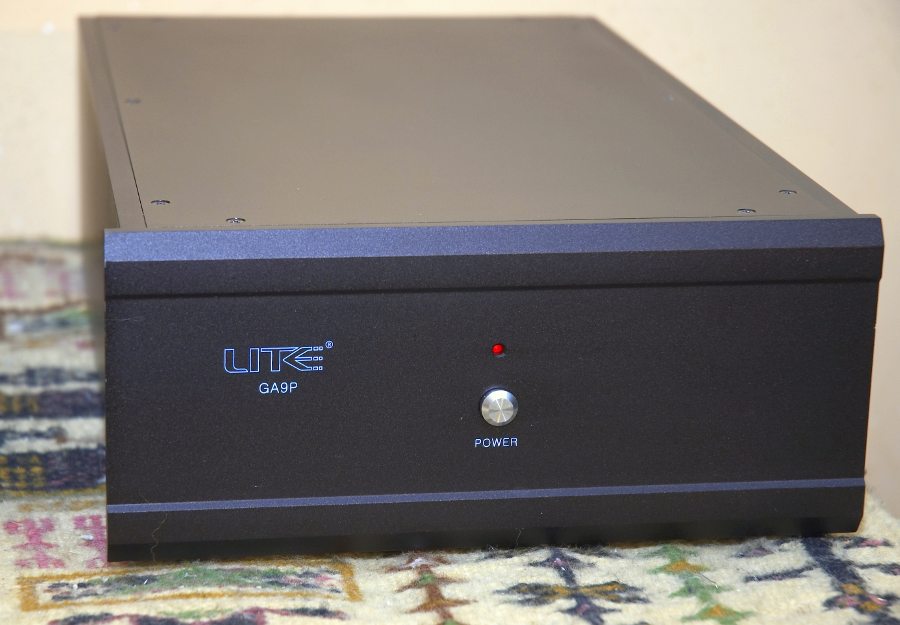

Włożyłem to do takiej obudowy jak poniżej. Solidne wykonanie, całość z aliminium, wymiary: szerokość:24 cm, wysokość:10,5 cm głębokość: 37 cm. Kupiłem na ebay za około 150$ z przesyłką (to jedna z części obudowy do dzielonego wzmacniacza) gdy jeszcze dolar był nisko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[areg]

rewelka - ostatnio oglądałem te paczki

[mlb]

>zamiast się kłócić to byście może zastanowili się jak technicznie polikwidować buble w lampucerze -

>np . kiepskie odsprzęganie zasilania odbiornika, źle umieszczone i o błędnej wartości elementy c22,

>c23 i R2, skopane odsprzęganie cs4397, zmiana aplikacji op ampa. Roboty jest sporo ....



Dlaczego o błędnej wartości? Z tego co pamiętam to są wartości dla niższych częstotliwości próbkowania, ktoś zmieniał na te wyższe i gorzej grało dla CD. Odsprzęganie jest faktycznie kiepskie, trzeba przerabiać - nie wrzucam zdjęć mojego wnętrza bo jeszcze ktoś się przestraszy mojego montażu przestrzennego :) Mało miejsca, trzeba kombinować. Moim zdaniem nie ma co się bawić w zmianę aplikacji opampa, ja zrobiłem to na oddzielnej płytce uniwersalnej.

[cir]

niezła jakosc obróbki aluminium

blaszanki to juz przeszłosc

[artPaw]

słuchałem tej skrzynki

DUŻY szacun za dzwięk

[gagacek]

Ale heca;)

[Rambo]

mlb - przyznam się , że wartości dla pętli PLL to zobaczyłem z tabeli noty odbiornika dla zakresu 32-192 kHz i były różne od tego co na schemacie, poza tym na stronie lampizatora też były zmieniane te elementy i dalej nie wnikałem. Jeszcze jest to, że zdecydowanie polecają dla tych elementów bardzo krotki montaż a ten chińczyk nawet tu zrobił głupoty. Przesłałbyś mi na skrzynkę fotkę, bo chcę też pozmieniać odsprzęganie i wsadzić tafo wejściowe i trzeba jakoś pokombinować montaż. Jeśli chodzi o odsprzęganie zsilania, to będę kleić na scalakach małe prostokąty z laminatu ze szczeliną po środku. Nad tą szczeliną w miedzi chcę polutować właściwe odsprzęganie i potem od tego podlutować cienkimi drutami do pinów układów scalonych. Z takiego czegoś nad cs4397 planuję też od razu podłączyć nowy zasilacz tylko do cz. analogowej.

[mlb]

Rambo - elementy pętli PLL lutowałem bezpośrednio na nóżkach. Potrzebna lutownica grzałkowa z cienkim grotem, precyzyjna penseta, dobre oświetlenie, lupa też może się przydać.

[Rambo]

do filtra i zasilania va odbiornika też robię 1 małe PCB, które dokleję do obudowy scalaka. PCB jest na tyle proste, że "wyfrezowałem" je ręcznie

[szwagiero]

>>mlb, 3 Kwi 2009, 18:07



>Mnie gagacek ani grzeje ani ziębi, ale z uporem zabiera głos w sprawie o której nie pojęcia. Jakby

>coś sam złożył czy komuś dobrze doradził to może nabrałbym do niego szacunku.



gagacek jak zawsze podkreśla - pomaga tylko na PW ;) A to, że pojawia się znikąd i robi kupę tam gdzie nie trzeba, to już chyba taka jego natura. Całe szczęście, że nie tylko ja go mam za debila ;)

[wojkubi]

McGyver

Widzę,że wylutowałeś zasilanie analogówki.Dlaczego?

[McGyver]

A po cholerę ma tam tkwić? Zrobiłem przecież kompletną nową analogówkę na lampach. Oryginalna analogówka lampucery została całkowicie odłączona, ale wylutowywać wszystkich drobiazgów to już mi się nie chciało ;-)
