Pass Aleph 3

[Davis]

ja bym potzrebowal komplet :)

[Matthew]

na zasilaniu są lepsze ruskie natomiast na wyjściu w P1.7 BG-N...

[Maju]

Witam!

Chciałbym porozmawiać z Kimś kto ma doświadczenia z konstrukcjami aleph 3.Razem z kolegą (maciekse) zbudowałem 3 i zostałem z problemami typowymi dla alephów (przydźwięk i temperatura).Jeżeli ktoś może pomóc chętnie skorzystam, mogę służyć fotką wzmacniacza itp.Pilnie czekam na odpowiedź...

[uwe300]

na przydzwiek sieciowy najlepsze sa: daleko trafo, dobrze poprowadzona masa na kabelkach. Z pojemnością bym nie rzesadzał. Podobno oryginalne passy brumią...

[A66]

Trzeba powalczyć z prowadzeniem masy. Zastosowałem także rezystory w zasilaczy jak w F1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Trafo powinno być oddalone "tu fit ełej"

[Maju]

Dziękuję wszystkim.Trochę to ogólne.Wyślę fotki, to może wasze komentarze będą dłuższe. :-) Więcej ze zdjęciami.

[Maju]

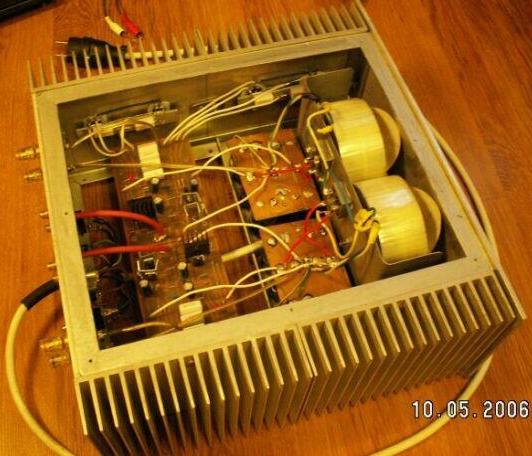

Oto mój aleph3

własnoręcznie przez NIEelektronika sklecony

trafa ok.300Wszt.

kondensatory 6x15000uF na kanał

pełne dual-mono(od wtyczki)

radiatory 38x16x5 na kanał

reszta elementów budżetowa

Odpowiadając na Wasze sugestie wypadałoby zasilanie usunąć poza obudowe.

Z tych komponentów w drewnianeg obudowie, pass mojego kolegi kompletnie nie brumił. Robiłem pewne próby z prowadzeniem masy - bez różnic...

Wydaje mi się, że przydźwięk pochodzi z zasilacza.

Czekam na odpowiedź...

(jeśli chodzi o wrażenia z odsłuchu pomijając przydźwięk to jest OK!)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>kondensatory 6x15000uF na kanał





To znaczy masz 45 000uF/linie zasilającą? To może być za mało. MAsz pomiedzy kondensatorami jakiś opornik? Ze 60 000uF by sie przydało. Możesz zmierzyc napięcie tętnień na zasilaniu?

[Maju]

oporników nie ma , pojemnieść się zgadza(cały wzmacniacz 12x15000uF)

Jak nadmieniałęm nie jestem elektronikiem i mam pytanie : Jak to zmierzyć??

[uwe300]

albo za pomoca oscyloskopu/komputera/ słuchawki z potencjometrem. Bez przesady u mnie już nawet przy 2x25mF na dwa kanały minimalnie brumiało. Najwazniejsze to mase poprowadzic dobrze. Sprobuj z odlaczonymi cinchami, ale calkowicie czyli kabelki we wzmacniaczu odlutuj od gniazd razem z masowymi

[uwe300]

skad masz te pcb?? jak cos to zagadaj do dj zibi on ma moje projekty w eaglu, sa poprawne na tych PCB nie brumiało

[Maju]

spotkałem się ze sformułowaniem pcb ale nie wiem co to znaczy??

//przepraszam ale naprawde nie jestem elektr.//

[panterka]

PCB to są płytki drukowane na których lutujesz ukady elektroniczne.

[Maju]

Przewody odłączyłem od gniazd wejściowych.Kombinowałem na różne sposoby nic nie dawało.Zastanawia mnie tylko, że przy mniejszych pojemnościach kondensatorów zasilacza u kolegi totalne 0 przydźwięku, z tym, że trafo mogło być dalej od PCB.Wypada mi wywalić zasilanie po za obudowe ?

[uwe300]

z tą masą to są czasami jaja, teraz przerabialem drakule i strasznie brumiala po podlaczeniu zrodla albo jeden albo drugi kanal cicho lub oba mocno. caly dzien sie pierdzielilem. Na koncu zapetlilem mase pomiedzy dwoma kanalami przy OPA i jak reka odjal :) Mozliwe ze PCB masz zle zrobione. Matthew ma w A5 trafo zaraz pod PCB i jest ok.

[jar1]

Trafa nie sa za blisko płytek. Spróbuj wyjąć na dłuzszych przewodach trafa z obudowy i tak włączyć i sprawdzić czy dalej buczy. Być może mostki prostownicze są za blisko traf. Raz tak miałem, że jak diody prostownicze były w pobliżu trafa to brumiało.

Czy brumi tez jeśli zasilasz tylko jeden kanał?

[uwe300]

przy lampach znowu bzyczenie na wysokich zdejmujesz bocznikujac diody, przyczyn moze byc bardzo wiele

[jar1]

A do czego masz podłączoną masę głosników?

[Maju]

Płytki kolega miał z internetu uruchomił i było ok.Wzmacniacz dzałał prawie 2 lata bez problemu.Mój wzorowany na tamtym [te same trafa pcb tranzystory itd] inny rodzaj obudowy i klops.

[Maju]

Buczy obojetnie czy zasilam lewy [w lewym] czy na odwrót.Masa idzie masy kondensatorów.Co do mostków chciałem to zrobic .

[Maju]

jeszcze sprawa temperatury...

w prawdzie nie mierzyłem ale określam temp. radiatorów na 60-70'C

mocno parzą starałem się nie słuchać długoo aby nie przegrzać.

Może należałoby dodać radiatory??

[jar1]

Może za duże prądy płyną. Pomierz spadki napięć na opornikach w źródłach mosfetów.

[Maju]

Po przemyśleniu i po lekturze z wpisów forum na temat passów doszedłem do wniosku, że czeka mnie poważna demolka wzmacniacza więc pomyślałem, że połącze to z jakimś lekkim tuningiem (ulepszeniem).Na początek pare sprostowań i dodatkowych informacji.Co do temperatury, może przesadziłem, czyli raczej 60 stopni z lekką górką (spóbuje to zmierzyć).Płytka (PCB) to pass aleph 4 przystosowana do 3 według schematu jaki podał uwe300 11 lutego na tym forum.Jak zeskanuje tą płytke to moge przesłać.

Co do przydźwięku - była mowa o:

-większej ilości kondensatorów, czyli ile i jakich (pass orginalny ma 168 tysięcy mikro, a mao - g proponuje 4x 22mF).

-odsunięcie mostków od traf (może zastosować 2 mostki na kanał?)

-bocznikowanie diód (kondenstatory odsprzęgające prostowniki czy to to samo?)

-filtry RC lub inne (stosować czy nie?, rezystrory w zasilaczu itp.)

To by było wszystko odnośnie przydźwięku co zapamiętałem jeżeli coś istotnego pominołem to zwróćcie mi na to uwagę ewentualnie czy stosować wszystko na raz.Proszę o informacje jak pomierzyć tętnienia na zasilaniu, ale bardzo dokładnie ze szczegółami.Spadek napięć na opornikach mosfetów ok.0,8V o ile chodzi o rezystory 0,47 oma raczej identyczna na wszystkich tranzystorach (jeżeli prawidłowo to mierzyłem).Napięcia zasilania ok.+-24V.Zdaje mi się, że przez kilkanaście, kilkadziesiąt godzin grania wzmacniacz grzał się mniej i wolniej się rozgrzewał.

[Maju]

Oto mój pcb, z pcb tranzystorów mocy zrezygnowałem (połączone na przewodach)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maju]

Okazałem się bardzo cierpliwy,nadal czekam na radę.Zmierzyłem napięcia na opornikach 0,47 [0,83 do 0,88]-za dużo.Inne napięcia w porównaniu do tego co zdążyłem się zorientować [mocno studiowałem forum] są nieco za duże tzn. te co są podane w serwisówkach [aleph 5,4].Niestety nie posiadam z A3.Może jakiś link?Gdzieś na forum pisało że 0,9v napięcia na 0,47 ktoś uzskał stosując tranzystory BC zamiast ZTX ,u mnie są BC-zmienić? Chciałbym coś zacząć robić-od czego zacząć?

[Maju]

Aha, bym zapomniał temperatura ponad 70 stopni tego ani ja [kasa-pobór prądu ] ani moje trafa i reszta elektroniki nie wytrzyma.Czekam na sugestie co z tym passem zrobić?

[bikoz]

a po co ta masa wkoło płytki?

przecież to elegancka pętla

chyba można by ją troszkę rozłączyć

[Maju]

To już zrobione na przydźwięk nie pomogło.

[Maju]

W sprawie przydźwięku sprubuje podłączyć wszystkie kondensatory na jeden kanał (sprawdze czy niemam za malo pojemnosci).I tutaj prośba o jakiś ciekawy schemat zasilacza do "trójki".
