Pass Aleph 3

[piortek]

Bartek1, jar1

Jak jest zbudowany orginalny Aleph 5 ? To sa monobloki czy 2 kanaly w jednej obudowie i 2 trafa czy jedno trafo ?

Moze macie jakies jego "rozbierane" zdjecia ?

[jurek1]

Aleph5

1 trafo,120.000mf kondensatory. jedna plyta glowna dla obu kanalow,rezystory 3w panaconic kondensatory panasonic. nap zasilania 2x34v

[Piotrek608]

Piortek daj mi na priva swojego maila to ci podesle pdf.a z testem w polskim audio pal licho test ale sa tam fotografie Alepha5 to zobaczysz jak wygladał w orginale jezozwierz z radiatorkow taki:)

[piortek]

Piotrek608 dzieki. Slij na [email protected]

[piortek]

Czy radiator A4206 bedzie nadawal sie do A5 ? Tzn. czy odprowadzi wystarczajaco cieplo. Wymiary to 100 x 100

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pba]

Piotrek>> jeden to raczej za mało nawet na 1 kanał A3



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tu jest sporo jednak radiatory powinny byc tu ciut większe



obrazki ---->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poczytaj cos o rezystancji termicznej i stratach mocy , była kiedys prosta seria artykułów w EP o nazwie Radiatory

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pba]

doczytałem ze chodzi o orginalne fotki dopiero teraz -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i ogolnie na tamty forum trzeba poszukać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

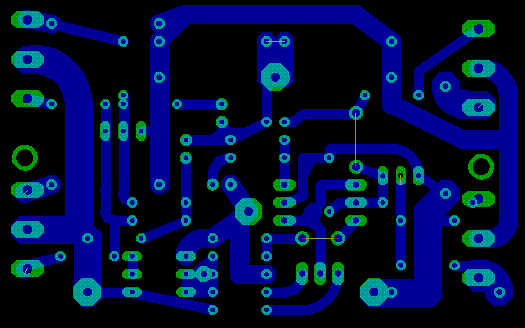

No to czas na zmiany, brak miejsca na trafo/kondy w moim malutkim A3 wymusił modyfikacje PCB bedzie ona teraz umieszczona nad radiatorem rownolegle. Wlasnie skonczylem projekcik:) ide spac bo rano egzamin z logistyki ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[systex]

Uwe300

Jakie wymiary ma teraz twoja plytka??

[uwe300]

Systex

87mmx55mm

[panterka]

uwe300, ja bym proponował dać szersze śieżki prądowe.

[uwe300]

Witam!

Ktore tranzystory powinny być ze sobą sparowane?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

uwe300 najważniejsze 1 i 2. Do tego 4 i 5 oraz 6 i 7 a nie zaszkodzi jak cała czwórka.

[uwe300]

Dziekuje za odpowiedz, dobrze wiedziec bo myslalem ze 4&6 5&7 ;) a co do 1&2 czy trzeba je kompensowac temperaturowo? Ostatnio zrobilem nowe PCB i qrfa offset 300mV wszystko sprawdzilem, trany zmienialem, wszystko ok... 4h z zycia wyrwane :/ ostatecznie rozkrecilem te 1&2 zeby nie byly zwarte termicznie i wszystko wrocilo do normy :| oczywiscie byly odizolowane elektrycznie, teraz odpalam 3wersje pcb, lecz sparuje tranzystory przed zlozeniem.

Pozdrawiam

[wovo]

Witam. Tak czytam sobie i czytam o tym Alephie 3, generalnie myśle nad jego zrobieniem. Jestem w trakcie kompletowania części obudowy włacznie z radiatorami. Dochodząc do kwestii trafa ... chciałbym by była to konstrukcja całkowicie dual-mono. Z mojego skromnego co prawda doświadczenia wiem, że tego typu konstrukcje wyróżniają siespośród monolitycznych zdecydowanie idealną separacją kanałów oraz o wiele lepszą stereofonią itd, choć pisać o tym nie trzeba bo jest to oczywieste. Tak więc w kwestii transformatorów ... Czy słuszne jest założenie 10-cio procentowej sprawności wzmacniaczy A klasowych ?? Bo jeśli tak, to wychodzi na to, że dla A3 na strone potrzeba trafa 300W... więc trzeba wsadzić trafo minimum 250VA, czy dobrze myśle ?? Jak wydajny powinien być zasilacz na jeden kanał A3 ?? Bez oszczędności. Na wystarczyć i tyle,bez założeń ze tam z toroida można chwilowo pociagnąć 200% jego mocy ...dla mnie takie coś odpada. Chciałbym żeby zasilacz znamionowo miał taką wydajność VA, aby ona wystarczyła na zasilenie końcówki mocy, ale żebym tez nie płacił za coś, co nie jest potrzebne... z góry dziękuje za odpowiedź. Pozdrawiam

[jar1]

Pomnoz sobie prąd spoczynkowy wzmacnicza przez sume napięc plus i minus - uzyskasz moc, jaką pobiera jeden kanał. Pomnóz to min. przez 3 i masz moc trafa.

[uwe300]

po co liczyc ;) wystarczy wsadzic miernik ;) 10% to maja SE a A3 to PP, pobiera 2.25A->25V x 2gałęzie, jeden kanał, trafo z toroidow 300VA 2x18 to troche za mało, napiecie przysiada do 22.5V bede dowijał pare zwoi. Dwa trafa sa zbedne gdyz to A klasa pobor stały, zadnych skokow poboru pradu jak w AB

[uwe300]

-> Wovo, na Twoim miejscu nie sprzedawałbym trafa tego co masz tylko na filtrach RC zszedłym do tyvh 25V, masz wtedyu idealna filtracje, ale wieksze rachunki ;)

[jar1]

>10% to maja SE a A3 to PP,



A3 to nie jest PP a własnie SE tylko ze źródłem prądowym.



>Dwa trafa sa zbedne gdyz to A klasa pobor stały, zadnych skokow poboru pradu jak w AB



Też nie do końca prawda;-) Dynamiczne źródło prądowe pobiera 'skokami'.

[Matthew]

właśnie gdyby był stały pobór to różne kondensatory na zasilaniu nie miały by znaczenia (teoretycznie)... a mają... robiłem testy z różnymi polipropylenami, elektrolitami i lepiej lub gorzej było...ostały się Ruskie olejówki ;)

[wovo]

Rachunki to sprawa uboczna ...

Mógłbyś mi uwe taki schemat filtru RC zrobić, który zbije mi te 34V to 26 - 27V ?? Z góry dziękuje.

[uwe300]

->MAtthew

Jak Ty slyszysz skrocenie kabla glosnikowego o 50cm to nic dziwnego ze slyszysz zmiane kondow w Aklasie. Zasilanie to podstawa.... wszędzie!!



Dla mnie SE to ZEN, z kondem na wyjsciu, sprawnoscia 10% a nawet troche mniej. Aleph ma ponad 20%sprawnosci.

Pobor pradu niezalezny od poziomu glosnosci.



-> Wovo

Poprostu z prawa ohma wyliczasz dla tych 2.25A spadek napiecia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

u mnie tez lada dzien olejowki beda w zasilaniu;)

[wovo]

czy dobrze tak wpisuje ?? 1,08R i 675W mocy ?? no bez przesady ... poza tym chodzi o zrobienie "opornika" z filtru RC ?? bo jesli tak to już mi się to nie podoba ... 2 niepotrzebne elementy we wzmacniaczu ...

[uwe300]

No więc trany sparowane... offsecik 7mV & 9mV ;)

Teraz biore sie za 3wersje PCB, ja pierdziele kiedy uzyskam doskonale PCB do A3 ???????

[uwe300]

no to jutro nowe PCB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

Warto je dac do odsprzegania zasilania? czy lepiej do pre na wyjscie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

warto

dzięki uprzejmości Matthew miałem na tydzień jego Alepha5, więc miałem okazję się trochę nim pobawić, jakoże wszystko było na wierzchu.

Maciek miał do odsprzęgania SCRy czy Jetzeny, nie pamiętam, w każdym razie próbowałem róznych (MKP10, FKP4 WImy, ERO MKC, cały zestew elektrolitów BG N nie wyłączając) ale i tak końcowy wynik był taki, że zostały ruskie.

Jakichś oszałamiających róznic nie było, ale coś tam słychać. BG N i te są dość podobne w brzmieniu.

[uwe300]

ostało mnie sie kilka płytek wg projektu nr2... cetnych zapraszam na pw

[Davis]

czy komus sie ostaly plytki do A3 to chetnie kupie

pozdrawiam
