aktywny filtr dolnoprzepustowy

kondrax · 23 Sierpnia 2007

Witam

Wykonałem ostatnio aktywny filtr dolnoprzepustowy, postanowiłem zrobić wątek ponieważ może się komus taki przydać, filtr ma 12db/octave (aktywnie) + 6db/octave (pasywnie) razem 18db/octave. Rególacja odcięcia od 100 do 250 Hz, ja zmieniłem potencjometr P1 z 2 x 22 k ohm na 2 x 47 k ohm oraz C1 z 47nF na 100nF, nie wiem jak zmieniła się częstotliwość odcięcia ale podejrzewam ze jest w okolicach 40 - 100Hz. Zawsze można dac większa rezystancje i poprobować według siebie.

Oryginalny projekt jest tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

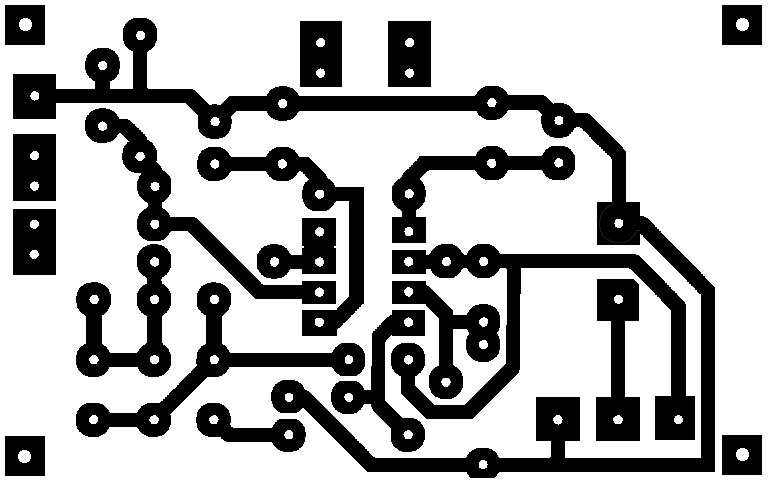

Ja przerobiłem płytkę usunąłem miejsca to przylutowania D1 i D2, a także pogrubiłem ścieżki i poprawiłem niektóre miejsca. Filtr jest na 30V dzięki usunięciu R4 i R5 i wstawieniu zwór jest na około 12 V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzikoosek · 23 Sierpnia 2007

Ogólnie filtr dośćciekawy, ale ma jedną zasadniczą wadę: sumowanie L i P przez rezystory to jest kiepska sprawa ponieważ sygnały przenikają jeden do drugiego. Zwiekszanie rezystancji na daje efektu. Walczyłęm z tym ostatnio. Kolega Esh0 podpowiedział mi żeby zrobić bufor na opampach i dopiero za nimi łączyć sygnały, dopiero to rozwiązanie pomogło. pozdrawiam

kondrax · 23 Sierpnia 2007

Tu jest prosty sumator dany. W moim przypadku i tak z tego sumatora zrezygnowałem, nie był mi potrzebny. Właśnie jestem w trakcie lutowania filtra a konkretnie takich dwóch, jak kolega odda mi aparat dam fotki.

A co jest złego jak się sygnały przenikają? Czy to ma znaczenie dla subwoofera, pracuje przecież tam jeden głośnik?

PrzemekElektro · 23 Sierpnia 2007

Chodzi o przenikanie się sygnałów wejściowych. Czyli troche lewego kanału będziesz miał w prawym i odwrotnie.

kondrax · 23 Sierpnia 2007

Pytanie takie bo podłączyłem filtr do subwoofera i sygnał jest słaby, filtr działa ale sygnał jest za mały i subwoofer głośno nie gra jak powinien jakie elementy zmienić w filtrze żeby było głośniej?

kondrax · 23 Sierpnia 2007

Wywaliłem R1 i R2 dałem zwory i gra jak trzeba :D

Molibden · 23 Sierpnia 2007

Kanały można sumować bez przesłuchu między nimi poprzez rezystory na wzmacniaczu operacyjnym z wykorzystaniem jego wejśćia odwracającego (wzmacniacz - inwertr fazy).

Wtedy w punkcie połączenia, na wejściu (-) opampa, zgodnie z zasadą działania tego układu mamy zawsze wirtualne zwarcie do masy (zero) i to się w sumatorach wykorzystuje.
