Układ zabezpieczenia głośników

[terminus]

Mam propozycję układu zabezpieczającego głośniki przed pojawieniem się napięcia stałego na wyjściu wzmacniacza, jednocześnie zrealizowane jest opóźnione załączanie głośników. Schemat jest banalnie prosty, sprawdzony w praktyce, pochodzi z RE3'84, autor p. Feszczuk. Przyda się posiadaczom tranzystorowców, obok soft startu zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Hmm, czyżby DIY-audiofilów niedotyczyły TAK WAŻNE SPRAWY ? Nie bójcie się, na wejściu są tu rezystory 220kom (aż), więc układ nie jest w stanie wpłynąć w jakikolwiek sposób na dźwięk :)

[bodo_z]

ten problem jest już pod kontrolą od parunastu miesięcy;o).

[bodo_z]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSW]

No dobra, a da się to odpalić na 12VDC?

[bikoz]

ja używam trochę inny układ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

Mi też ten układ na uPC1237 wydaje się najlepszy. Może udałoby się zrobić wspólne zamówienie pcb zabezpieczeń na uPC1237 i oddać płytkę do zakładu? Projekty pcb dla tego układu są na sieci lub zaprojektujemy płytkę na nowo. Byliby chętni???

[Piotreq23]

PDF do układu uPC1237

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Ja robiłem juz taką pcb pod ten układ,był też na tej płytce softstart do dużych trafo

musze tylko przekopać trochę plików żeby ją znaleźć

[terminus]

Przecież wyżej jest podany link do projektu na tym układzie (bodo_z).

[Piotreq23]

Płytki bodo_z nie są wykonane pod układ uPC1237, a dla transoptorów PC 847!



bikoz> jeżeli znajdziesz ten projekt, to się nam pochwal i może coś z tego wyjdzie. Mam trzy płytki od bodo_z na transoptorach, ale projektów przybywa i trzeba myśleć o następnych ;)

Przyznam że interesuje mnie teraz pcb na uPC1237 solidnie wykonana w dobrym zakładzie.

[terminus]

No tak, co innego miałem na myśli (brak edycji, wrrr!!!)

[dik]

>Piotreq23

byłbym chętny na 3 szt. może z soft startem na przekaźniku (zwierany opór w pierwotnym trafa)

[pkrecz]

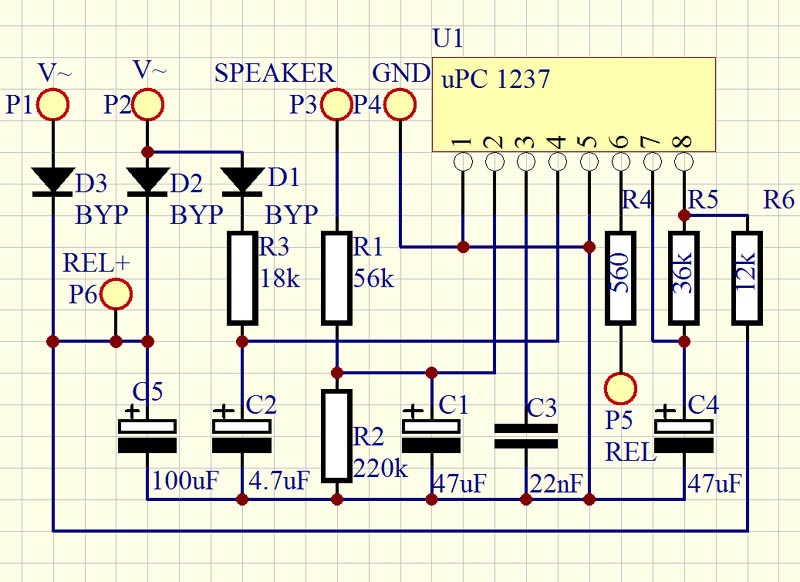

Mówisz... masz :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSW]

A tu jak chcesz to samo, tylko że zasilane z zasilacza 12VDC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

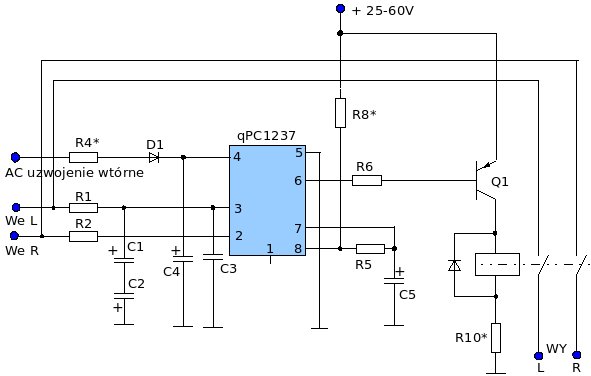

Nie pamiętam skąd zapisałem ten projekt-ale nie jest mój.

Wklejam bo może się przyda komuś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

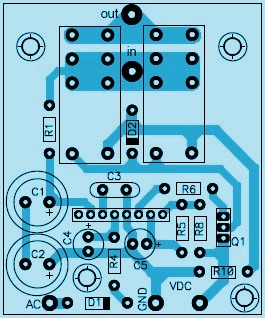

Jak widać podłączenie przekaźnika jest inaczej na schemacie a inaczej na PCB-to moja przeróbka była-trzeba dopasować pod swój przekaźnik.

Dioda D2 to ta przy przekaźniku.

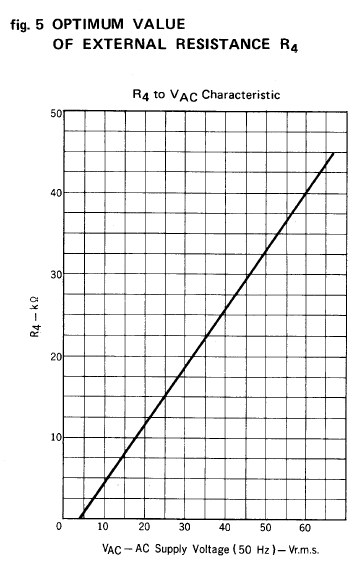

Poniżej wykres dobierania R4 i R8.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

To jak, robimy płytkę pod uPC1237 ?

[pkrecz]

>mkmar

Co ze swojej strony oferujesz w tym zakresie ?

[mkmar]

Dołączenie się do zbiorowego zamówienia o ile będą chętni.

[kiku1]

widze, ze temat odszedl w zapomnienie ale jakby ktos robil plytke to dobrze by bylo gdyby znalazl sie na niej jakis mostek prostowniczy zeby zasilanie wziasc prosto z trafo i nie wpinac sie do zasilacza

[BBodek]

Kiedyś złożyłem takie coś do HEXFET-a Giesberts`a. Dobrałem elementy aby zabezpieczenie działało przy +/- 1V. Zachowuje się idealnie prawie dwa lata. Było też pomocne przy uruchomieniu wzmacniacza. Płytka ma jakieś 2x4.5cm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BBodek]

Może jeszcze wersja do innego wzmacniacza. Z przekaźnikiem i zabezpieczeniem przeciwzwarciowym na pokładzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Odświeżę trochę temat. Kolega marusmk zamieścił płytkę PCB pod 2 przekaźniki połączone równolegle i dodatkowo z rezystorem R10 połączony z nimi szeregowo. Wg noty katalogowej przekaźnik powinien być 24V o oporności cewki 650R. Posiadam 4 przekaźniki Omron 24V 16A o oporze cewki 1100R. Mogę zastosować 2 przekaźniki połączone równolegle i rezystor R10-100R? Będzie to działać jak trzeba? Ma ktoś może rysunek samych ściezek bez elementów do tego projektu?Potrzebuję do termotransferu.

[adigrzelczak]

Przez nieuwagę przeoczyłem tranzystor na schemacie. Sorry za głupie pytanie. Ale o płytkę proszę dalej:-)

[irek2]

eeee to moj uklad jest lepszy :)



opoznione zalaczanie glosnika

szybkie odlaczanie glosnika

zabezpieczenie DC

zabezpieczenie termiczne

mozliwosc przelaczania kolumn A/B/A+B/OFF (dwa przekazniki, dziala tez z jednym)

mozliwosc podlaczenia zabezpieczenia zwarciowego

zasilanie z napiecia wtornego trafa (22-70v) lub stalego (30-100v)

prosta kompaktowa budowa na popularnych i tanich elementach dyskretnych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Irku a mógłbyś udostępnić projekt? Płytkę PCB do termotransferu, schemacik i może jakiś opis działania jak masz? Byłbym bardzo wdzięczny. Układ potrzebny do Krella KSA50. Napięcie zasilające ok +-40V-45V. Na forum albo maila: [email protected]. Z góry dzięki.

[kjeld]

>Irku a mógłbyś udostępnić projekt?



No, fajnie by było, gdyby Autor zechciał udostępnić projekt dla ogółu.

[Waldi_06]

>irek2

Przyłączam sie do prośby.
