[Scott L.F.]

Jako ze mam bardzo spokojny dzień w pracy a mam możliwość korzystania z kompa- skrobnęło mi się takie coś:

moja aplikacja modułu TDA1387x8 z porządnym dyskretnym zasilaczem

Dwie opcje-albo pasywna konwersja na rezystorze + kondensator(jak w ProtoDac) albo wyjście złączkami JP1 JP na zewnętrzny modul I/V

Projekt dedykuje koledze igixbox , który zwrócił się z pytaniem , a dostał to co dostał

Reszta szczegółów- po zmontowaniu i sprawdzeniu prototypu ( raczej nieprędko niestety...)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Ta dam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Zmontowany i działa!

Na wrażenia odsłuchowe za wcześnie .

Dam mu się pogrzać i zobaczymy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Lipca przez Scott L.F.

[Scott L.F.]

Co się miało wygrzać -się wygrzało , co ułożyć - ułożyło....

Projekt powstał pod wpływem impulsu , na szybko na zasadzie "just for fun"

Okazuje się ze raczej zostanie ze mną na dłużej....

Nie będę się bawił w audiofilska poezję- ale gra o najmniej dobrze ( mimo pasywnej konwersji na zupełnie przypadkowym rezystorze 🙂 )

Zrobiłem kilka eksperymentów - m.in podłączyłem do zasilacza od Rpi- to już nie to samo

Kolejne potwierdzenie ze zasilanie jest naprawdę ważne!



Projekt będzie ewoluował a przez to odbiegał coraz dalej od idei ProtoDac-a ( pomyślanego jako nakładka  do Rpi)

W planach

1) dalej pasywna konwersja ale dodam dyskretny bufor z filtrem

2) aktywna konwersja - tu mam już ze dwie rożne opcje (dyskretne) do przetestowania



Zachęcony fajnym pomysłem kolegi AlmostFamous, pomyślałem żeby zrobić z tego ogólnodostępny projekt -z gerberami , BOM , instrukcja itp

Sukcesywnie dodawałbym kolejne opcje-moduly..



Jako źródło sygnału I2S- można wykorzystać cokolwiek- gotowe moduły typu xmos , amareno , ukady typu PCM2706 , Rpi czy coś tam z wejściem SPDIF Opcji jest sporo ...



Sam dac jest bardzo prosty , mamy tylko jedno zasilanie , moduły TDA1387x8 są dostępne i relatywnie tanie

Regulacja bardzo prosta- ustalamy tylko napięcie zasilacza ..

Większość elementów to THT -z wyjątkiem dwóch fetow smd w zasilaczu

Ale skoro nawet ja dałem rade 😉





Jeżeli znajda się zainteresowani- spotkamy się w nowym wątku ...



Pozdrawiam

[Daniel_68412]

31 minut temu, Scott L.F. napisał:

Zrobiłem kilka eksperymentów - m.in podłączyłem do zasilacza od Rpi- to już nie to samo

Kolejne potwierdzenie ze zasilanie jest naprawdę ważne!

I stwierdziłeś tą opinię na ucho? Autosugestia?

[Scott L.F.]

czekałem kiedy się zacznie..

I się nie zawiodłem...



Nie kurna- pomierzyłem głębokość sceny i lokalizacje pozornych źródeł zwykłą miarą krawiecką  !

[Daniel_68412]

20 minut temu, Scott L.F. napisał:

Nie kurna- pomierzyłem głębokość sceny i lokalizacje pozornych źródeł zwykłą miarą krawiecką  !

Gdybyś napisał "twoim zdaniem" to byłaby opinia... Stwierdzasz fakt więc pytam na jakiej podstawie. Cwiczyles słuch na akademii?

[arturp]

30 minut temu, Daniel_68412 napisał:

I stwierdziłeś tą opinię na ucho?

A na co miał stwierdzić jak mu gra ? Na pomiar oscyloskopem ? Przy 10kHz czy 100kHz ? 🤣

Ma sporo , słuchał wielu to porównał z innymi .

Zupę ma oceniać po pomiarze zawartości metali ciężkich czy stosunku kwasów do zasad ?

[Scott L.F.]

Sorry Daniel-szkoda mi czasu . Nie interesują mnie słowne przepychanki.

Tobie widzę łechta to ego ale mi nie...

Chciałem zrobić coś pro publico bono ale goście tacy jak Ty skutecznie gaszą każdy zapal.



Po temacie .

[Daniel_68412]

6 minut temu, Scott L.F. napisał:

Sorry Daniel-szkoda mi czasu . Nie interesują mnie słowne przepychanki.

Tobie widzę łechta to ego ale mi nie...

Chciałem zrobić coś pro publico bono ale goście tacy jak Ty skutecznie gaszą każdy zapal.



Po temacie .

Działaj, kibicuje tylko jak coś robisz to warto robić to zgodnie ze sztuką a nie sztuka dla sztuki. Jeśli coś twierdzisz to warto umieć swoje słowa obronić bo zawsze się może znaleźć ktoś kto zapyta "dlaczego tak?". Mam do tego takie samo prawo jak Ty do publikacji "rewelacji". To nie kwestia ego a zdrowego rozsądku.

9 minut temu, arturp napisał:

Ma sporo , słuchał wielu to porównał z innymi .

Po co prowokujesz? Obejrzałeś film 0db w końcu czy nadal wyparcie?

[OLES]

7 minut temu, Scott L.F. napisał:

Sorry Daniel-szkoda mi czasu . Nie interesują mnie słowne przepychanki.

Tobie widzę łechta to ego ale mi nie...

Chciałem zrobić coś pro publico bono ale goście tacy jak Ty skutecznie gaszą każdy zapal.



Po temacie .

Etam, ciągnij to dalej. Ja kibicuję.

[jar1]

W dniu 2.07.2024 o 18:00, Daniel_68412 napisał:

mierzyles to moze? :] czy twoim zdaniem na ucho?

no Jar1 np mowi ze jest bardzo spoko, jest taki artykul ale on dotyczy RPi1, dwa jak chodzi na niej tylko soft do muzyki to pewno synchronicznosc jest zachowana

Ja?

Nie wychodzę z malinki po USB. 😉

[Daniel_68412]

10 minut temu, jar1 napisał:

Ja?

Nie wychodzę z malinki po USB.

Ten protodac idzie prosto i2s z RPi na dac. Też taki układ robiłeś i mówiłeś że spoko - w tym kontekście to było.

[jar1]

23 godziny temu, Daniel_68412 napisał:

Ten protodac idzie prosto i2s z RPi na dac. Też taki układ robiłeś i mówiłeś że spoko - w tym kontekście to było.

Nie. Robiłem co innego. Ciągnąłem I2S z nakładki hi-fi dig+ do daca tuż obok.  A to jest dość spora różnica, , bo źródłem I2S jest WM8804 z nakładki. A malinka działa w trybie slave w stosunku sygnałów zegarowych i układu WM8804.

Malinka nakłada jedynie bity danych dane nałożone na dostarczone do niej  zegary z nakładki.

Edytowane 5 Sierpnia przez jar1

[Scott L.F.]

UWAGA-OPINIA!

Zmiana.

Mała a duża 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Oddam w dobre ręce - po kosztach wysyłki- dwie płytki do mojej wersji ProtoDac-a

Oczywiscie z dokumentacja , wskazówkami i tp

Reszta na PW



[Scott L.F.]

Plany na najbliższą przyszłość:

Polutowana PCB to dyskretny buffer-filtr

Obok - dyskretny analog wzorowany na układzie Atwooda ( inspirowany)

Dwie małe PCB to HDAM wg Marantza

Do wszystkiego zasilacz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Sierpnia przez Scott L.F.

[arturp]

10 godzin temu, Scott L.F. napisał:

Polutowana PCB to dyskretny buffer-filtr

Testowałeś już te miedziane Obbligato ?

[Scott L.F.]

Tak Grają u mnie w kilku projektach.

Bardzo przyzwoite.

Porównywałem z Wima i białe AudynCap

Obbligato podobają mi się bardziej  ( opinia😂)

[Scott L.F.]

Takie tam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolka_p]

Wczoraj przeleciałem cały wątek. Kibicuję i chętnie wezmę udział w budowie Proto na Twoim projekcie. Na razie zbudowałem dwa na standardowym projekcie, chętnie podziałam z innym.

[Scott L.F.]

Mam jeszcze PCB na zbyciu jakby co .

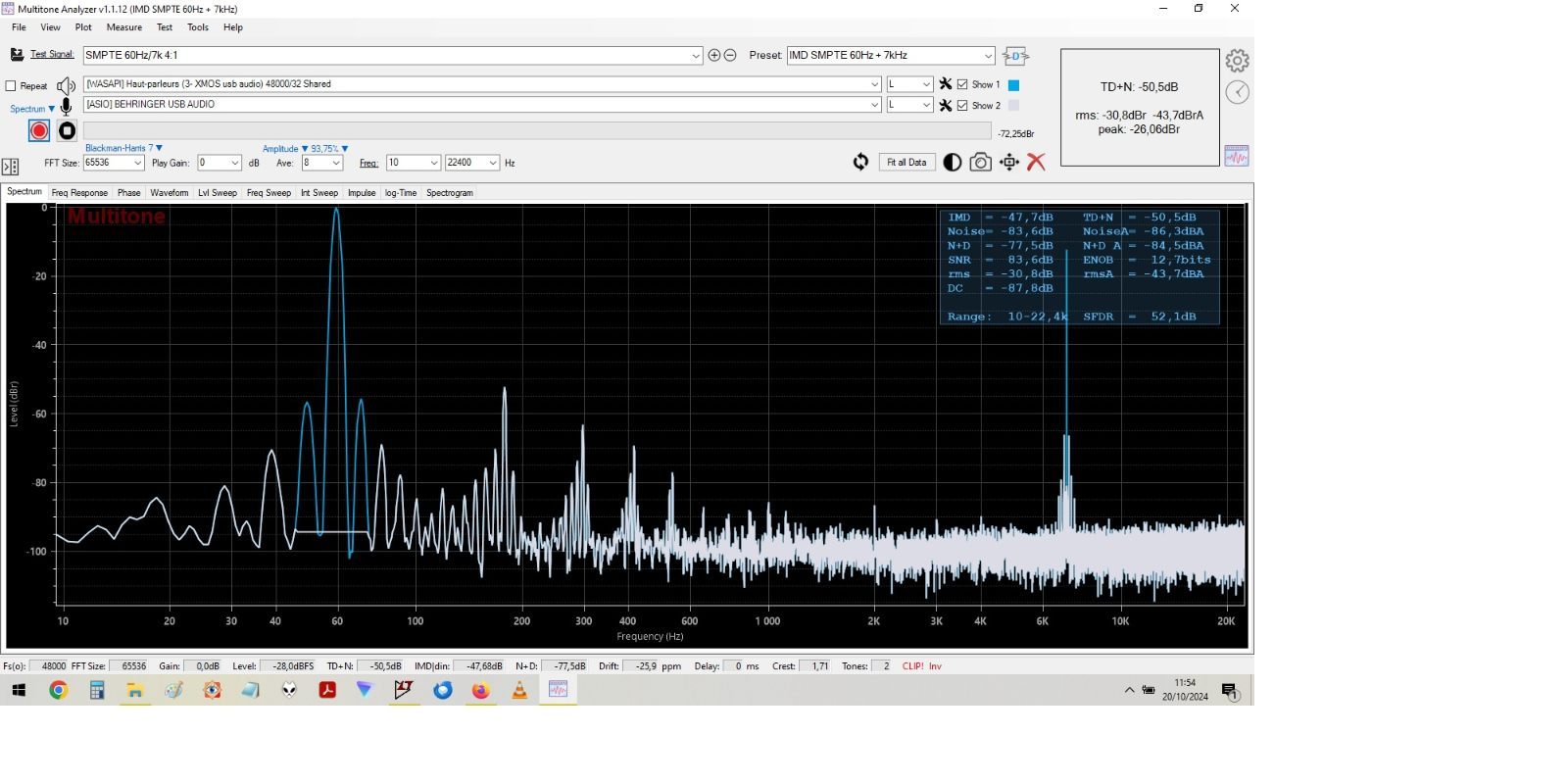

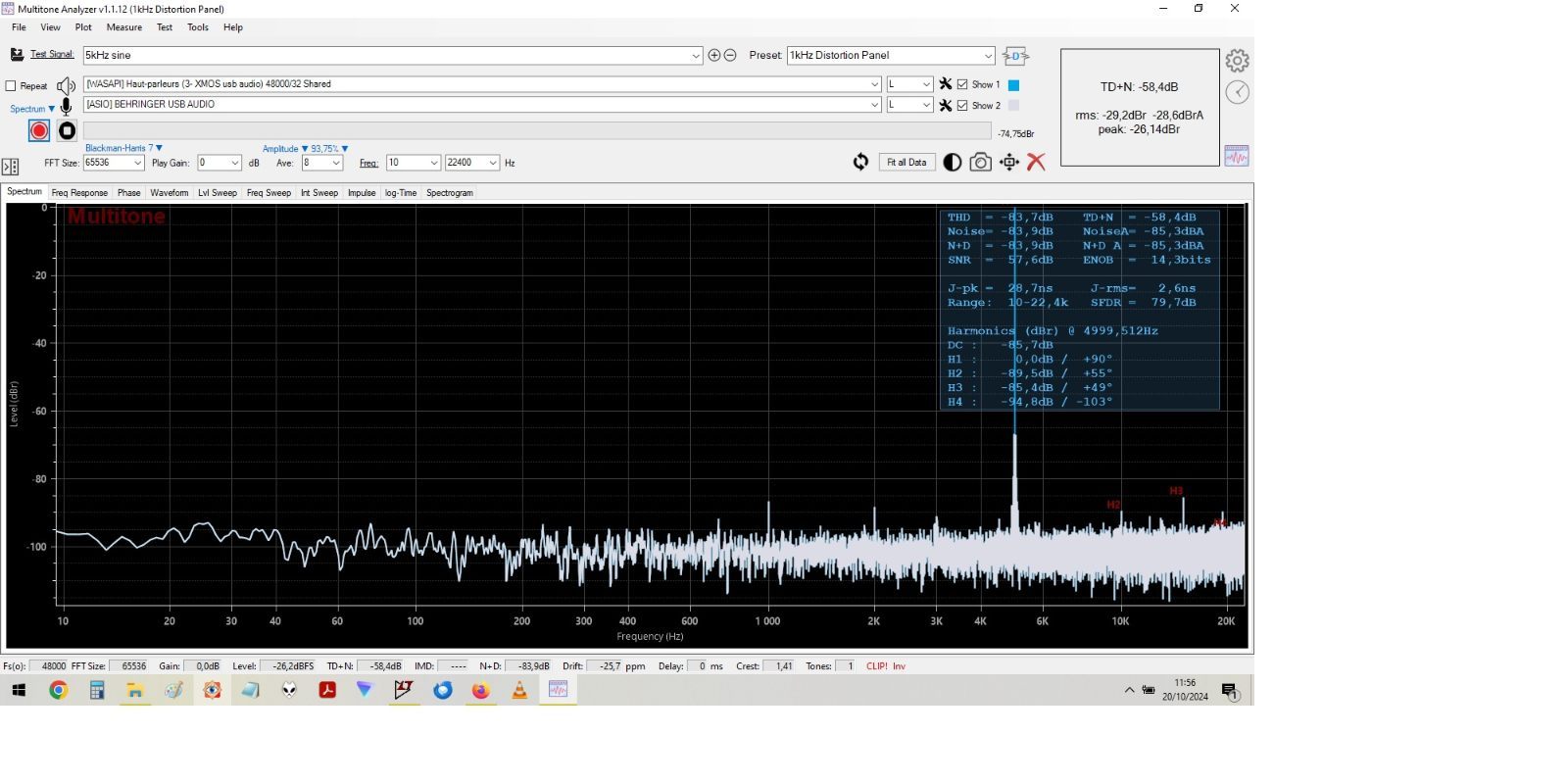

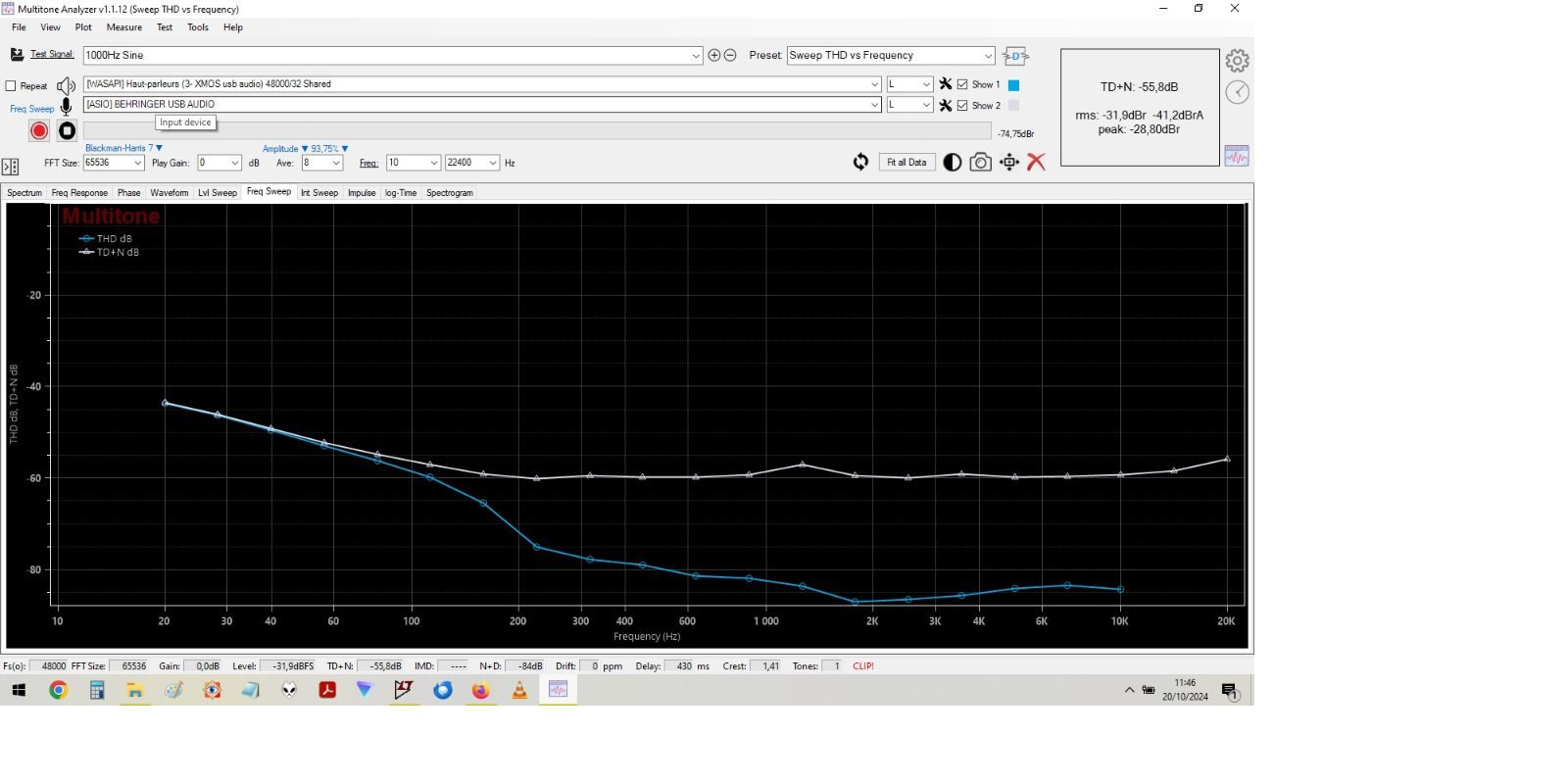

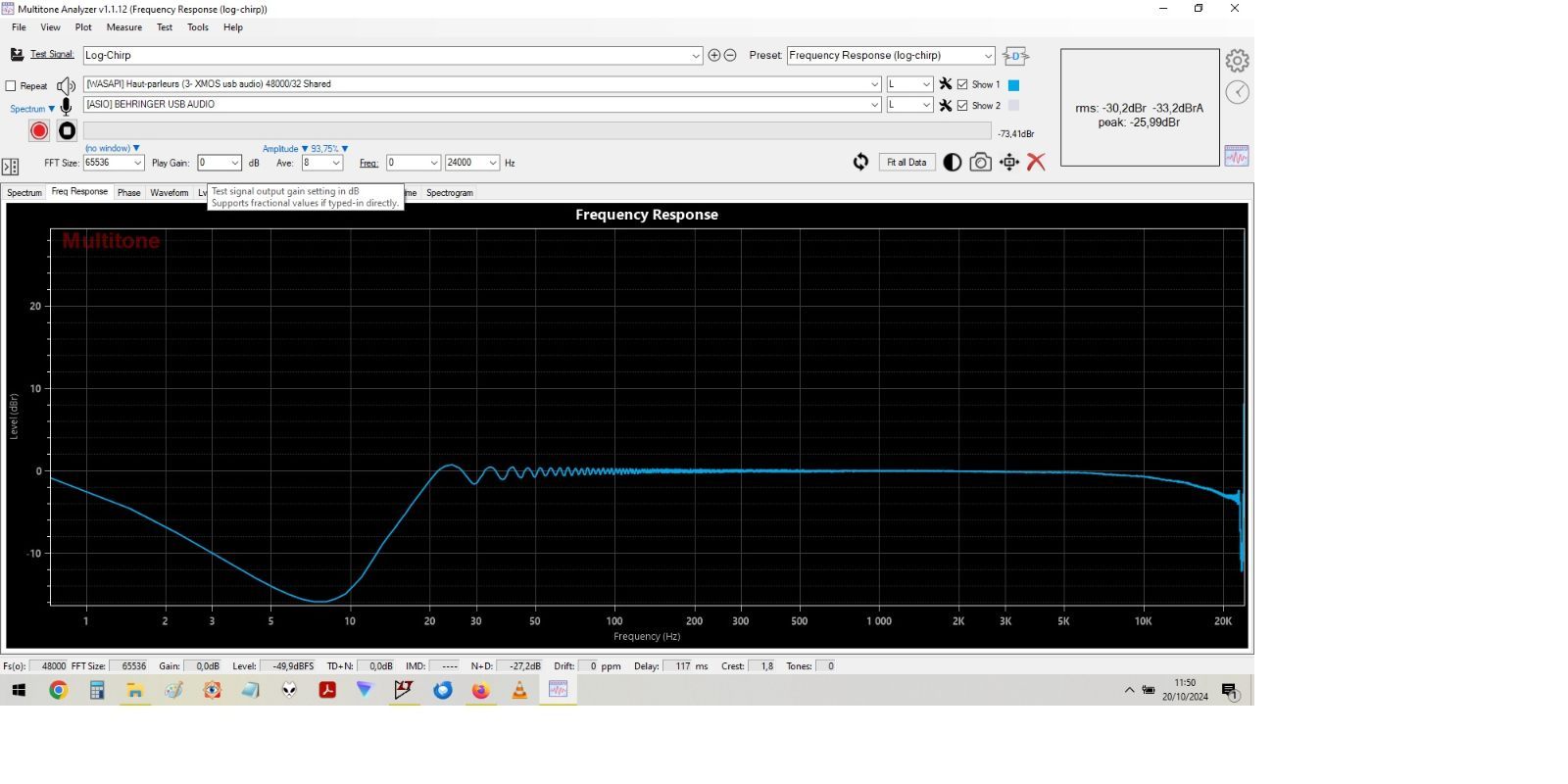

update -pomiar na laptopie z baterii ( poprzednie byly na zasilaczu )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

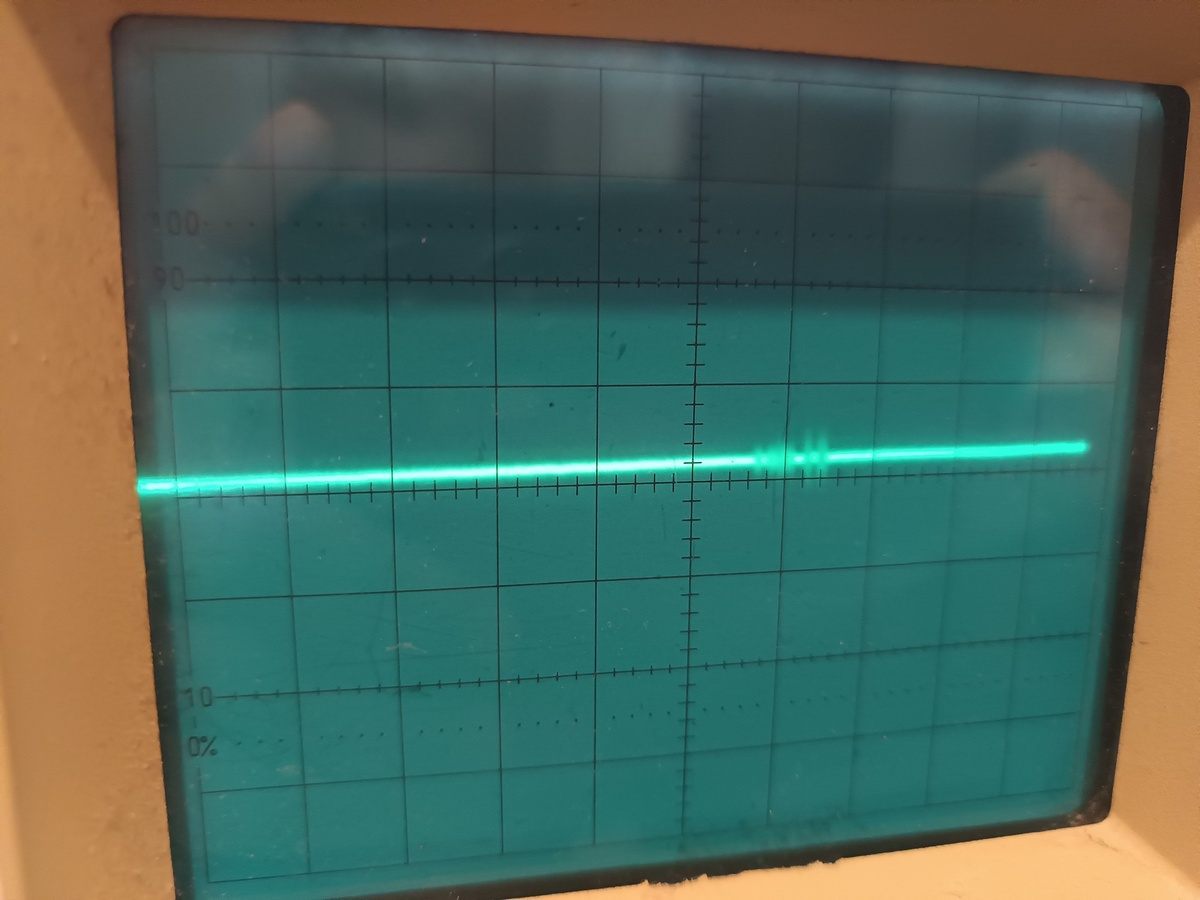

Zasilanie

Odczyt z oscyloskopu cyfrowego 5mV/div

Z analogu 1mV/div

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Przy okazji -zasilanie Maliny  ( dyskretne liniowe.... )Wiec chyba ucho aż tak mnie nie myliło 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Lampowy stopień od Artura..

Docelowo ma trafić do AD1865 ale póki co nie chce mi się tego DAC-a  demontować

Wiec na probe trafił tutaj ...

No i Panowie !

Dzieje się !

Ten bas...



Brawo Artur za świetny projekt!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Listopada przez Scott L.F.

[arturp]



19 godzin temu, Scott L.F. napisał:

Dzieje się !

Takie radiatory pasują :

- do staba grzałki -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- do tranzystora filtra aktywnego -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Waże aby napięcie na anodzie górnej triody układu SRPP nie przekraczało 200V bo dojdzie do przebicia katoda-żarnik w górnej triodzie ( różnica napięć między katodą górnej triody a jej żarnikiem nie może przekroczyć 100V )  albo trzeba ponieść potencjał grzałki ( elewację o kilkadziesiąt V ) . Zwykle triody małej mocy mają Vkf około 100V , E88CC ma chyba 150V .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Dzięki Artur

Mam 190V

Wszystko pod kontrolą
