Nuda Phono MM/MC - rozruch

[Vinyl_pl]

Udało mi się po 10 latach złożyć i odpalić Nudę ale niestety mam problem z jej prawidłowym funkcjonowaniem. Czy jest ktoś z okolic Warszawy z doświadczeniem w sprawie Nudy i chęcią pomocy? Podejrzewam prostą rzecz. Zasilacze działają, tor audio działa ale nie daje wzmocnienia...

[burz]

Tor MM, MC czy oba?

[Vinyl_pl]

Oba tory czyli MM i MC

[burz]

Hmm, składałem kilka Nud, także dla kolegów z tego forum, więc mogę pomóc - ale musiałbyś podesłać. Mieszkam 70 km od stolicy.

[daru0105]

3 godziny temu, Vinyl_pl napisał:

Oba tory czyli MM i MC

Jak oba tory to raczej z zasilaniem.

Chyba że zepsute akurat w obu torach

Składałeś wszystko sam od początku, jesteś elektronikiem?

Miałeś schemat?

Mogłeś źle włożyć opampy. Sprawdź to i czy na odpowiednią nóżkę wchodzi odpowiednie zasilanie.

Sprawdź polaryzację też kondensatorów

[Marcinus]

Jestem przekonane, że @ahaja coś podpowie 🙂

[Vinyl_pl]

Teraz, Marcinus napisał:

Jestem przekonane, że @ahaja coś podpowie 🙂

Zdaję sobie sprawę, że tak na oko, ciężko cokolwiek powiedzieć, więc nawet nie wpadłem na to aby do niego napisać...

2 godziny temu, daru0105 napisał:

Jak oba tory to raczej z zasilaniem.

Chyba że zepsute akurat w obu torach

Składałeś wszystko sam od początku, jesteś elektronikiem?

Miałeś schemat?

Mogłeś źle włożyć opampy. Sprawdź to i czy na odpowiednią nóżkę wchodzi odpowiednie zasilanie.

Sprawdź polaryzację też kondensatorów

Tor MC nie był badany, w MM objawy są w obu kanałach takie same, składałem sam 10 lat temu, mam podstawowe pojęcie o elektronice, bez schematu tylko z instrukcją od @ahaja, opampy poprawnie wlutowane polaryzacje kondensatorów ok...Teraz mam inną wiedzę chociażby na temat lutowania, wtedy robiłem jak umiałem 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

Można gdzieś dostać schemat w/w urządzenia?

[ahaja]

To

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ...

Takie wróżenie ze zdjęć jest ... średnie ;-).

Ale:

Zerknij do noty aplikacyjnej jakiegoś pojedynczego opampa typu LME49710, NE5534 etc jakie są oznaczenia na nóżkach byś wiedział o czym piszę.

1. Zasilanie: sprawdź czy są poprawne napięcia zasilania na nogach 4 (V-) i 7 (V+). Naturalnie w odniesieniu do masy (czarna końcówka miernika).

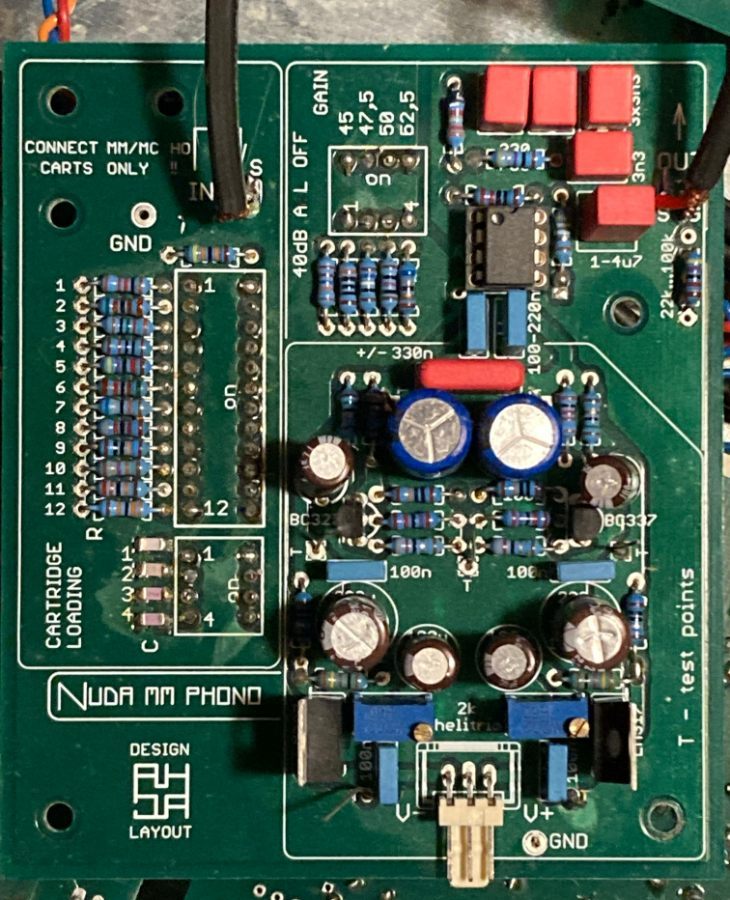

2. Sygnał: sprawdź miernikiem dojście sygnału do wejścia rca do IN+ (3cia nóżka po lewej licząc od góry - zdjęcie) ... bo jak sygnał nie dochodzi to ... nie zagada.

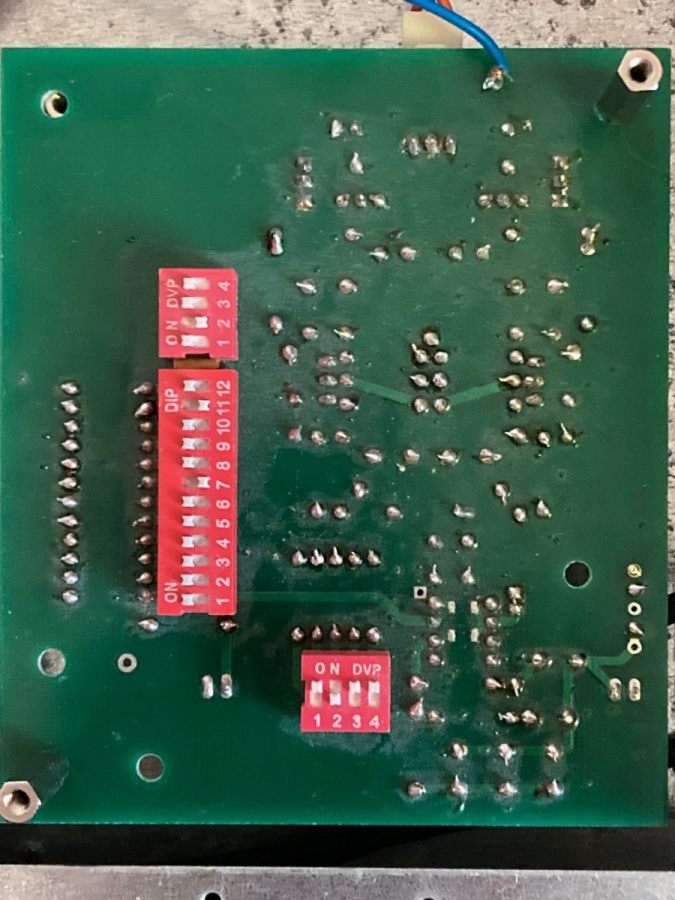

3. Widzę, że dip switche zalutowałeś od spodu. Jak wyciągniesz opamp (bez zasilania załączonego) to jaką oporność pokazuje miernik między masą a 3cią nóżką na podstawce? Które z nich są załączone ? Chodzi o obciążenie (impedancja, długi switch).

4. Ten rezystor po prawej stronie opampa (49R) jest wlutowany z obu stron czy tylko jedna jego nóżka? On wychodzi z wyjścia opampa do konda 1-4,7u wyjściowego - jak nie jest to sygnał nie wyjdzie. Można zmierzyć między nogą 6 (Out) a drugim końcem rezystora czy pokazuje 49R.

To tak na szybko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vinyl_pl]

W dniu 27.04.2024 o 12:27, ahaja napisał:

To

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ...

Takie wróżenie ze zdjęć jest ... średnie ;-).

Ale:

Zerknij do noty aplikacyjnej jakiegoś pojedynczego opampa typu LME49710, NE5534 etc jakie są oznaczenia na nóżkach byś wiedział o czym piszę.

1. Zasilanie: sprawdź czy są poprawne napięcia zasilania na nogach 4 (V-) i 7 (V+). Naturalnie w odniesieniu do masy (czarna końcówka miernika).

2. Sygnał: sprawdź miernikiem dojście sygnału do wejścia rca do IN+ (3cia nóżka po lewej licząc od góry - zdjęcie) ... bo jak sygnał nie dochodzi to ... nie zagada.

3. Widzę, że dip switche zalutowałeś od spodu. Jak wyciągniesz opamp (bez zasilania załączonego) to jaką oporność pokazuje miernik między masą a 3cią nóżką na podstawce? Które z nich są załączone ? Chodzi o obciążenie (impedancja, długi switch).

4. Ten rezystor po prawej stronie opampa (49R) jest wlutowany z obu stron czy tylko jedna jego nóżka? On wychodzi z wyjścia opampa do konda 1-4,7u wyjściowego - jak nie jest to sygnał nie wyjdzie. Można zmierzyć między nogą 6 (Out) a drugim końcem rezystora czy pokazuje 49R.

To tak na szybko.

1. jest OK

2. jest OK

3. włączone jak zdj poniżej, 71k

4. jest OK

Dźwięk jest słyszalny przy głośności na maks, słychać zmianę w dźwięku przy przełączaniu switchy. Co lepsze przy podaniu sygnału na wyjście (zamiana chinch) słychać dokładnie to samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daru0105]

10 godzin temu, Vinyl_pl napisał:

1. jest OK

2. jest OK

3. włączone jak zdj poniżej, 71k

4. jest OK

Dźwięk jest słyszalny przy głośności na maks, słychać zmianę w dźwięku przy przełączaniu switchy. Co lepsze przy podaniu sygnału na wyjście (zamiana chinch) słychać dokładnie to samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No to podmień opampa. Wsadziłeś odpowiedni?

Jak to jest OK.

To dzwonek przez wszystkie połączenia zostaje  :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

W sumie można. Jednak jeśli byłby uwalony to raczej nic by nie było słychać. Spróbować nie zaszkodzi.

Jak dla mnie to jakiś zimny lut w pętli sprzężenia. Na rysunku masz pcb ze ścieżkami i zaznaczonymi punktami.

Od nóżki nr 2 zmierz jaka jest wartość rezystancji do punktów 1, 2, 3 - powinna pokazywać tyle co na rysunku. Opampa do tego możesz wyciągnąć.  Zmierz też jaka jest rezystancja między 2 nóżką a masą przy wyłączonych wszystkich switchach od wzmocnienia. Powinno być 220R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vinyl_pl]

Nie mogę już nic sprawdzić gdyż sprzęt poleciał do @burz , jemu przydadzą się wszelkie sugestie za które ja dziękuję 😉

[burz]

Na razie sprawdziłem MM: na obu płytkach odwrotnie są wlutowane BC 327...


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Kwietnia przez burz

[Vinyl_pl]

pięknie się zaczyna...

[ahaja]

Nudę ciężko ... zabić ... 😉

Będzie dobrze. Problem czasami może być kiedy w danej konstrukcji są jakieś dziwne/rzadkie/nietypowe elementy aktywne. Tutaj to nie występuje.

[burz]

Potwierdzam błędy w składaniu toru MM.
Reszta korespondencji będzie na priv, w miarę postępów.

Edytowane 2 Maja przez burz

[burz]

Nuda wróciła do domu.

Edytowane 8 Maja przez burz

[Vinyl_pl]

Długo zastanawiałem się co napisać... Kilka rzeczy jest pewnych, forum spełniło swoje zadanie i dzięki niemu znalazłem osobę, która pomogła mi uruchomić, źle złożony przedwzmacniacz, mało tego @burz poprawił lutowania nie tylko na płytkach ale również przewodów, założył koszulki itd, zrobił nieprawdopodobną robotę. Dziękuję bardzo. Pewne jest również to, że żadna płyta nie 'zagra' już tak samo. W zasadzie to jest to tragedia, bo muszę odsłuchać ponownie kilka tysięcy płyt. Przedwzmacniacz @ahaja wyrywa z butów.

Znajomy inżynier audio powiedział mi kiedyś, że sprzęt dzieli się na: taki na którym przyjemnie się słucha i taki na którym słychać czy płyta została źle nagrana czy też źle zmasterowana... Nuda to pierwszy krok w tym drugim kierunku.

[Łukasz_62438]

W dniu 27.05.2024 o 15:50, Vinyl_pl napisał:

Przedwzmacniacz @ahaja wyrywa z butów

Popieram 😇

Słucham sobie od 5:30 Deep Purple "Made in Japan" i czuję, że to będzie dobry dzień. Pozdrawiam wszystkich użytkowników sprzętu @ahaja!

[Stones_Fan]

Jeśli ktoś z Wasz szuka pre MC:



[przybysz]

Dzień dobry. Podłączę się do tematu. Może kolega Burz, zechciałby spojrzeć na kolejną Nudę dual mono. Od kilku miesięcy próbuję ja poskładać i ciągle coś jest nie tak. Sekcja mm powinna być ok, ale w sekcji mc przestał grać jeden kanał ( powód nieznany) . Jeśli ktoś chętny do pomocy, proszę dać znać.
