Jaki lampowy wzmacniacz słuchawkowy DIY do słuchawek 32 Ohm

[Panjarek]

Cześć.

Do kolumn zrobiłem wzmacniacz lampowy z kitu avt2754 i mega podoba mi się ten sprzęt.

Poszukuje teraz projektu lampowca do słuchawek.

Moje słuchawki mają 32 Ohm głośniki planarne (Sivga P-2). Czy możecie coś polecić?

Edytowane 7 Czerwca 2022 przez Panjarek

[Gość]

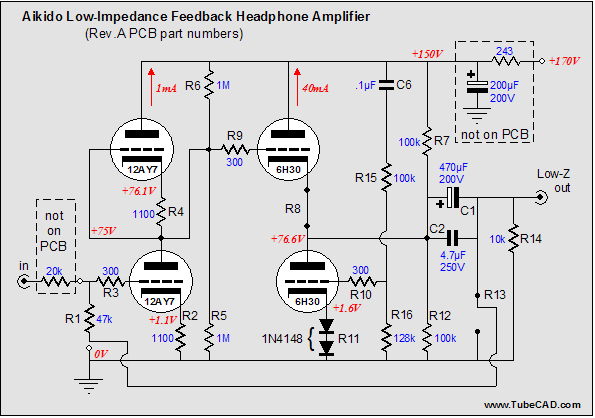

https://www.tubecad.com/2006/04/blog0062.htm





--------------------------

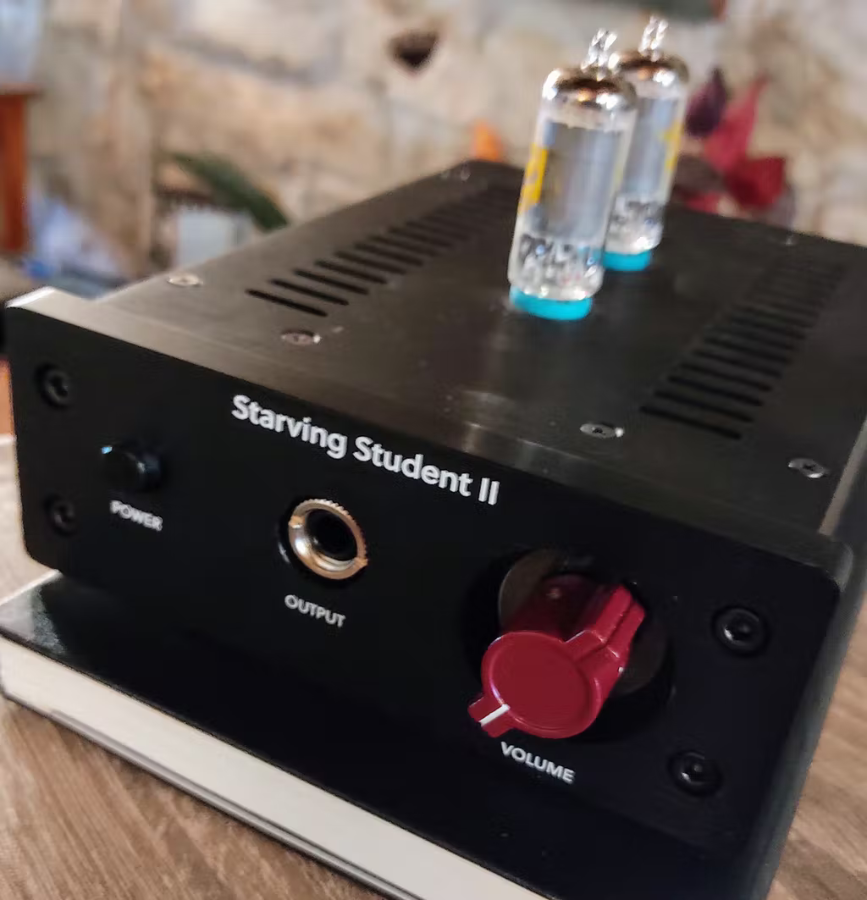

https://diyaudiostore.com/collections/headphone-amplifiers/products/starving-student-ii



https://guides.diyaudio.com/Guide/Starving+Student+II/8

Edytowane 7 Czerwca 2022 przez slawek.xm

[Tymianek]

Zaraz, zdaje się że niedawno rozpocząłeś temat "Jaki słuchawkowy wzmacniacz lampowy diy?", więc po co pytasz znowu o to samo?

[Calyer]

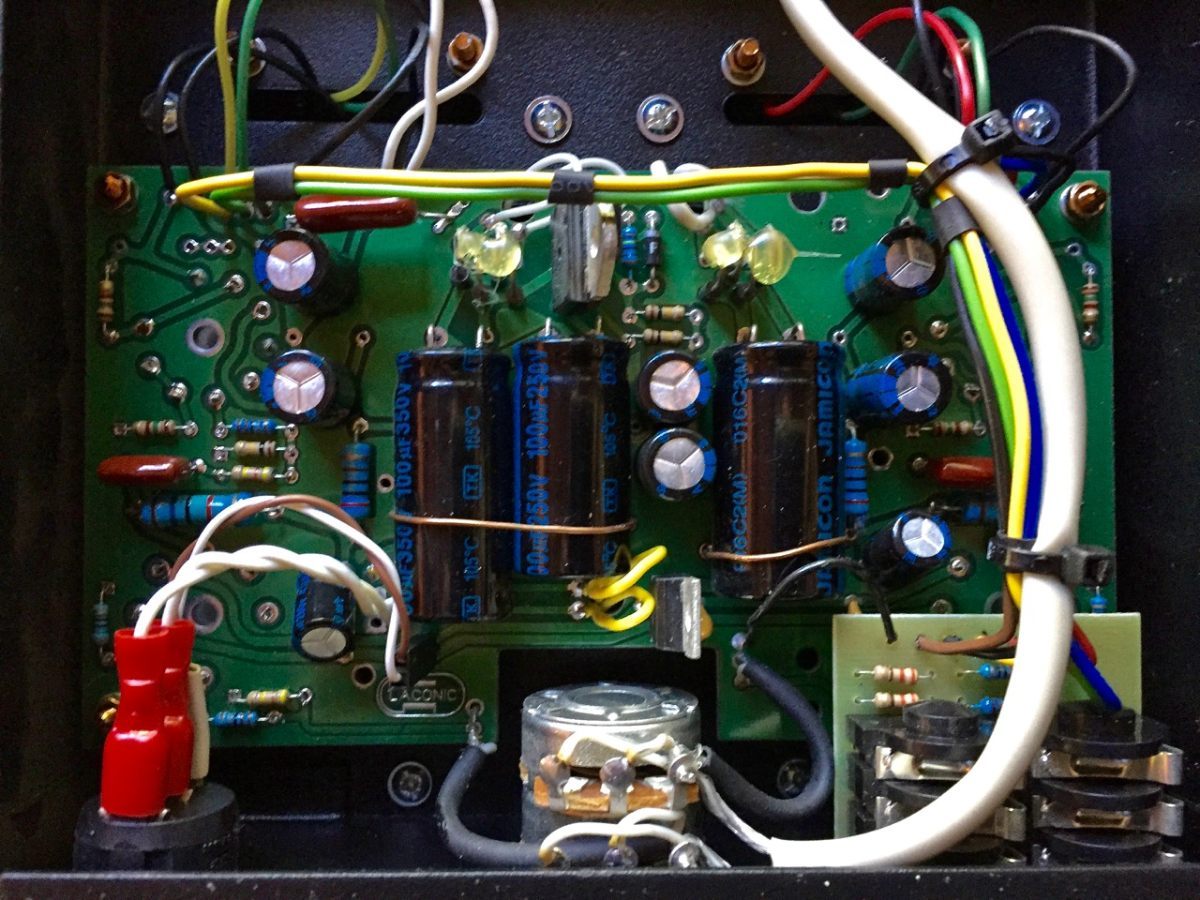

Używałem tego pre ze słuchawkami Grado SR60 [ 32ohm ] , wręcz rekomendowane do SHA1.

Bardzo ciekawy artykuł o tym pre  tu  -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W dniu 7.06.2022 o 19:39, Panjarek napisał:

Moje słuchawki mają 32 Ohm



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Chodzi mi o konstrukcje DIY.

[dekRe]

2 godziny temu, Panjarek napisał:

Chodzi mi o konstrukcje DIY

Wszystko jest zawsze kwestią eksperymentu mniej lub lepiej udanego. W takim wschodnim Lunchboxie DIY na 6N24P i 6N3P problem dramatu obciążania wyjścia słuchawkowego wzmacniacza lampowego omijano w banalny sposób - dodając w szereg z cewką przetwornika dodatkowy rezystor, np. 120 ohm, który gdy masz słuchawki o wyższej impedancji, zwierasz przełącznikiem - jak w załączniku.
Bardzo dużo wschodnich konstrukcji lampowych w podobny sposób rozwiązywało problem komputerowych niskoomowych słuchawek, że dodawano w szereg reyztory, popełniając tzw. zgniły kompromis.
Przykład:

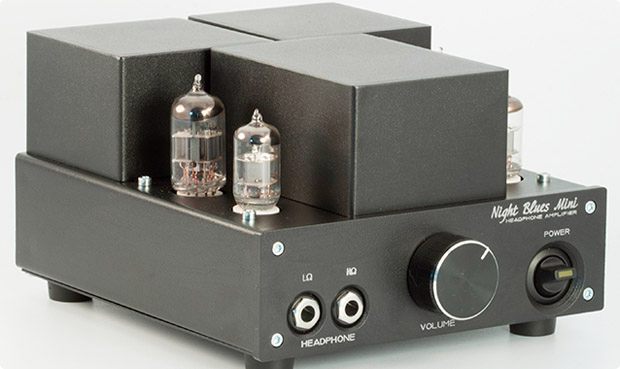

Night Blues Mini - ma aż dwa wyjścia słuchawkowe oznaczone L i H - gdzie gniazdo słuchawkowe ma podłączone szeregowo dwa rezystory podnoszące wyjściową impedancję niskoimpedancyjnych słuchawek.


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

2 godziny temu, Panjarek napisał:

Chodzi mi o konstrukcje DIY

Chodzi ci o samo konstruowanie , zabawę w budowanie , czy raczej o efekt czyli o  urządzenie do słuchania na słuchawkach [i nie tylko]? SHA 1 to wzorcowy lampowy  preamp słuchawkowy. Trudno o lepszy. Do tego niezły pre liniowy.

[dekRe]

2 godziny temu, Calyer napisał:

SHA 1 to wzorcowy lampowy  preamp słuchawkowy

Szaleństwo projektu plus niedbałość konstruktora plus błędy dały w efekcie całkiem niezły jak na tamte czasy wzmacniacz i preamp. Jest to konstrukcja, w której kilka kwestii jest chronione amerykańskimi patentami, i to one może są języczkiem u wagi. Samo PCB tego wzmacniacza, robione jeszcze rapitografem na kalce - i na pewno bez komputera, jest przejawiem chaosu projektowego na tyle silnego, że choć w necie jest dokumentacja, to żaden Chińczyk nie chcąc tracić swojego dobrego imienia, nawet przez sekundę po obejrzeniu projektu, nie osmielił się skopiować tych rozwiązań u siebie 😉

To jest wzmacniacz wart sklonowania, ale z zachowaniem już pewnych dobrych reguł projektowania takich układów.
Pierwotna konstrukcja budzi nadal spore przerażenie i zdziwienie, że to może dobrze grać 😉




[Calyer]

Ten wzm. słuchawkowy miał super recenzje , min. w Stereophile. Warto przeczytać co pisał o nim np. Corey Greenberg – wspaniały tekst -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Był często doceniany przez profesjonalistów i używany w studiach nagraniowych. John Atkinson używał go do monitorowania wszystkich realizowanych przez siebie nagrań , a to coś znaczy.

Nie słucham już teraz na słuchawkach , ale przez te kilka lat kiedy go używałem nigdy nie miałem z nim najmniejszych problemów. Dźwięk najwyższej klasy , robi duże wrażenie  , nieporównywalny z niczym innym , nawet za dużo większą kasę. Zresztą gdyby było inaczej , nie znalazłby tak częstego profesjonalnego zastosowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

6 godzin temu, Calyer napisał:

Dźwięk najwyższej klasy , robi duże wrażenie

 Tranzystor 2N6045 - czym  go zastąpić gdyby padł w fabrycznym wzmacniaczu? To dość specyficzny darlington.
W Chinach na Ali sprzedają fatalne podróbki, wiem, bo przymierzałem się już do klonowania i kupiłem dla testu, skoro jest schemat.
Ten tranzystor końcowy pracuje w ciekawym układzie - pozwala na podłączenie słuchawek niskoomowych, bowiem jego zasilanie idzie od górnego plus 6.3V do dolnego minus 6.3V, gdzie jako obciążenie na emiterach ma dwa żarniki duotriody - co początkowo wydaje się szalonym pomysłem - bowiem niskoomowy przetwornik takiej słuchawki pojawia się równolegle do impedancji tych żarników.
Wzmacniacz operacyjny pilnuje, by na wyjściu było stałe DC zero volt, mimo że przez żarniki przepływa stały prąd żarzenia, a prąd zmienny z audio doskonale napędza cewkę przetwornika.

Bez problemu można znaleźć inne darlingtony NPN, pojawia się tylko pytanie, czy hybryda z taką końcówką na innym darlingtonie będzie tak dobra jak ten szalony oryginał. No i jaki dostępny w handlu darlington NPN byłby tu najlepszym rozwiązaniem?!

Ops... rok temu były nie do kupienia. Teraz widzę, że pojawiły się w Mouserze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Czerwca 2022 przez dekRe

[Calyer]

2N6045 jest też w Farnell , TME  , Digikey , a więc powszechnie dostępny w renomowanych sklepach.

[Panjarek]

Co myślicie o projekcie AVT3290?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Fajny, ale po co to "magiczne oko"? 6n13s są przecież wystarczająco magiczne. 🙂

[piku bb]

W dniu 18.06.2022 o 13:27, Panjarek napisał:

Co myślicie o projekcie AVT3290?

To może fajnie zagrać,jednak lampy 6n13s poszły w góre i są coraz trudniej dostępne.Również posiadam słuchawki planarne,również 32ohm i również planuję budowę do nich lampiaka.I właśnie chcę wykorzystać stopień końcowy z tego kitu lub z elektrody.Tylko na wyjściu 2szt. tanich 6s19p:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Pcb do tego da się zdobyć?

[piku bb]

Niestety nie.Ja będę robił na pająku,tylko żarzenie na małej płytce.

[jurek]

W dniu 7.06.2022 o 19:39, Panjarek napisał:

Cześć.

Do kolumn zrobiłem wzmacniacz lampowy z kitu avt2754 i mega podoba mi się ten sprzęt.

Poszukuje teraz projektu lampowca do słuchawek.

Moje słuchawki mają 32 Ohm głośniki planarne (Sivga P-2). Czy możecie coś polecić?

OTL-em trudno będzie napędzić te planary.

Prościutki słuchawkowiec na pięknie świecących lampkach 6s45p z trafem wyjściowym:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Czerwca 2022 przez jurek

[Panjarek]

Jak to może grać?

Na oku mam wzmacniacz xduoo ta-20 (hybryda).

Zagra chodzi o jakość dźwięku to nie będzie gorzej?

Wygląda dość prosto tylko jakie transformatory do tego?

[jurek]

Przyzwoite trafa 5k/32 znajdziesz na Ali..

Tu komercyjne wzmacniacze oparte o powyższą koncepcję:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Czerwca 2022 przez jurek

[Panjarek]

Wolałbym zamówić u Pana Leszka Ogonowskiego (mieszka niedaleko mnie).

Tylko jakie informacje muszę mu podać zamawiajac?

[Panjarek]

Jeśli chodzi o Ali to ten się nada?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Przedstaw schemat (max. prąd lampy) , podaj  jaką chcesz dokładnie przekładnię (odczepy) i pasmo przenoszenia. Ostatni parametr będzie głównie decydował o cenie traf. Resztą zajmie się producent.

15 minut temu, Panjarek napisał:

Jeśli chodzi o Ali to ten się nada?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie. Nie taka przekładnia i indukcyjność.
Przy parze dobrych traf  u Ogonowskiego kwota będzie kształtowała się w okolicach 500 zł.



Niezłe chińskie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Czerwca 2022 przez jurek

[Panjarek]

Tylko tu obciążenie wyjściowe to 300/600 Ohm.

Moje słuchawki mają 32 Ohm.



Razem z wysyłką wyjdzie 400zl. Chyba lepiej dołożyć i wziąć od Pana Ogonowskiego...

[jurek]

Opcją jest wersja 30/100 Ohm- przyjrzyj sie dokładnie.

Jesli zdecydujesz się brać u Ogonowskiego to pomyśl od razu o trafie zasilającym i ewetualnie dławiku.

To będzie dość drogi projekt ale można potraktować go jako docelowy (z wadami i zaletami  lampowego dzwięku).

[Panjarek]

Mam wzmacniacz z kitu AVT2754 na trafach od Pana Ogonowskiego i jestem megazadowolony więc tu także bym się decydował na zakup u niego.

Musze jednak najpierw upewnić się, czy ten projekt będzie dla mnie (dotychczas budowałem tylko na pcb). Mimo że prosty projekt.

Edytowane 27 Czerwca 2022 przez Panjarek

[jurek]

Lampowy słuchawkowiec musi być supercichy- bez tego warunku ucieka przyjemność słuchania muzyki.
Jeśli nie masz doświadczenia w budowie lampowych pająków to czeka Cię długa, żmudna praca z likwidowaniem szumów/brumów.

PS. Tego AVT da się przystosować do zasilania słuchawek. Nie będą napędzane optymalnie ale w ramach eksperymentu można spróbować.

Edytowane 27 Czerwca 2022 przez jurek
