Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[moorgan]

Pisz do sprzedawcy to podeślę Ci spis części.

[McGyver]

2 godziny temu, McGyver napisał:

Napisz do mnie maila to Ci wyślę skan tego co mi Chińczyk wysłał razem z musztardową płytką.

Ze względu na ilość zapytań na maila postanowiłem nie odpowiadać indywidualnie, tylko wklejać tutaj. W ten sposób będę miał mniej pisania. Zacznę od tego co Chińczyk wysłał, jest to klon Conrad Johnson PV-12.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jako D1-D4 diody soft recovery na 1A/400V lub mocniejsze. Pojemności w zasilaniu śmiało pozwiększać.
Zenerki dowolne  przynajmniej 0,5W na odpowiednie napięcie (suma napięć dziesięciu diod zenera ma wynieść 320V w tej wersji).  Tranzystor Q1-2N5401, pozostałe tranzystory dowolne NPN (uważać na pinout).

Zamiast mostka D9 należy odpowiednio wstawić cztery diody schottky. 1N5819 spokojnie wystarczą. C5 zwiększyć do 10000µF, C7 do 47-100µF, C8 do 4700-6800µF. Stab U2 dać LM/LT/LD1084,1085,1086. R6-120ohm, R5-470ohm. Tymi rezystorami ustawia się napięcie żarzenia, więc uważać na rozjazdy wartości żeby nie przekroczyć tolerancji 6,3V+/-5%.

U1 z kolei służy do zasilania układu do opóźnionego zasilania wyjścia. Tu warto zastosować stabilizator LM7809 żeby zapewnić sobie gotowe napięcie 9V do zasilania układu zdalnego sterowania zmotoryzowanym potencjometrem oraz przełącznikiem wejść na przekaźnikach. Pociąga to za sobą potrzebę zastosowania przekaźnika RL5 z cewką na 9V. Inne zmiany w tej części układu nie są potrzebne.

W części sygnałowej zamiast potrójnych rezystorów katodowych wtórnika śmiało można zastosować po jednym rezystorze 39k/3W.
Kondensatory pikofaradowe najlepiej styrofleksy na dowolne napięcie. Nawet 16V jest wystarczające w tym miejscu.
Potrzebna pojemność kondensatorów sygnałowych C13, C16 zależy od oporności wejściowej współpracującej końcówki mocy. Jeżeli końcówka ma 47kohm lub więcej, wystarczy 0,47µF.
Jeżeli ma dużo mniej niż 47kohm, to pojemności trzeba odpowiednio zwiększyć.
W tym miejscu nie należy oszczędzać. Należy zastosować najlepsze kondensatory na jakie budżet pozwala.
Mają być na 400V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Kwietnia 2021 przez McGyver
typo

[McGyver]

Na tej samej płytce po zmianie wartości niektórych elementów oraz zmianie lamp na 12AY7/6072WA można zmontować również klona Kondo KSL-M7. Zmiany jak na rysunku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lampy 12AY7/6072WA mają identyczny pinout jak 12AU7/ECC82 więc inne zmiany nie są potrzebne.
Zasilanie jest tutaj lepsze niż w oryginalnym Kondo M7.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Ze względu na ilość zapytań na maila postanowiłem nie odpowiadać indywidualnie, tylko wklejać tutaj. W ten sposób będę miał mniej pisania. Zacznę od tego co Chińczyk wysłał, jest to klon Conrad Johnson PV-12.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jako D1-D4 diody soft recovery na 1A/400V lub mocniejsze. Pojemności w zasilaniu śmiało pozwiększać.
Zenerki dowolne  przynajmniej 0,5W na odpowiednie napięcie (suma napięć dziesięciu diod zenera ma wynieść 320V w tej wersji).  Tranzystor Q1-2N5401, pozostałe tranzystory dowolne NPN (uważać na pinout).

Zamiast mostka D9 należy odpowiednio wstawić cztery diody schottky. 1N5819 spokojnie wystarczą. C5 zwiększyć do 10000µF, C7 do 47-100µF, C8 do 4700-6800µF. Stab U2 dać LM/LT/LD1084,1085,1086. R6-120ohm, R5-470ohm. Tymi rezystorami ustawia się napięcie żarzenia, więc uważać na rozjazdy wartości żeby nie przekroczyć tolerancji 6,3V+/-5%.

U1 z kolei służy do zasilania układu do opóźnionego zasilania wyjścia. Tu warto zastosować stabilizator LM7809 żeby zapewnić sobie gotowe napięcie 9V do zasilania układu zdalnego sterowania zmotoryzowanym potencjometrem oraz przełącznikiem wejść na przekaźnikach. Pociąga to za sobą potrzebę zastosowania przekaźnika RL5 z cewką na 9V. Inne zmiany w tej części układu nie są potrzebne.

W części sygnałowej zamiast potrójnych rezystorów katodowych wtórnika śmiało można zastosować po jednym rezystorze 39k/3W.
Kondensatory pikofaradowe najlepiej styrofleksy na dowolne napięcie. Nawet 16V jest wystarczające w tym miejscu.
Potrzebna pojemność kondensatorów sygnałowych C13, C16 zależy od oporności wejściowej współpracującej końcówki mocy. Jeżeli końcówka ma 47kohm lub więcej, wystarczy 0,47uF.
Jeżeli ma dużo mniej niż 47kohm, to pojemności trzeba odpowiednio zwiększyć.
W tym miejscu nie należy oszczędzać. Należy zastosować najlepsze kondensatory na jakie budżet pozwala.
Mają być na 400V.

Tego pre nie planuje na razie, ale z ciekawością śledze. To co mi sie podoba, to fakt, że niektórym chce sie dzielić swoją wiedzą - a nie jest to powszechne Piątka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Kompletnie nie mogę rozczytać większości elementów ze skanu a tylko to co Ty napisałeś.



Transformator mam 230 lub 200vac. Lampy mam PCC88 więc przerobić tak jak tutaj

a te 10 zenerkow jakie dać?

Czy po prostu kupić ecc82?

[McGyver]

Na tej PCB można również zmontować kopię Klimo Merlin na lampach ECC88/PCC88/E88CC/6922. Te lampy mają inaczej podłączone włókna żarzenia, więc konieczne będą niewielkie modyfikacje ścieżek na lewej stronie PCB. Zmiany jak na obrazku:

Należy przeciąć połączenia między nogami 4 i 5 obu lamp.
Należy odciąć nogi nr. 9 od idących do nich ścieżek. Uwolnione w ten sposób ścieżki należy podłączyć do uwolnionych uprzednio nóg nr 4 (u mnie źółte przewody).
Uwolnione nogi 9 należy podłączyć do masy sygnałowej (a NIE do masy żarzenia). U mnie czarne przewody które idą do minusa ostatniego kondensatora w zasilaczu anodowym.
Wartości elementów dla Klimo Merlin (nie chce mi się robić osobnego schematu, więc numeracja elementów jak z obrazka trzy posty wyżej):
Lampy ECC88 lub E88CC lub 6922
R1- 240k/3W
Zenerki dowolne  przynajmniej 0,5W na odpowiednie napięcie (suma napięć dziesięciu diod zenera ma wynieść 200V w tej wersji).
R14, R22 - 22k/2W
R17, R25 - 1k2
Rezystory katodowe we wtórnikach: po jednym 22k/2W.
Reszta bez zmian.

W KAŻDEJ wersji należy zastosować diody zabezpieczające lampę wtórnika przed iskrzeniem przy starcie (zwykłe 1N4007 będą wystarczające w tym miejscu). Sposób montażu diod przy lampie V2 pokazuję na zdjęciu:

[ja_brzoza]

@McGyver Zakładając użycie podobnych jakościowo lamp, jakbyś porównał granie tych wersji (PV12, KSL, Klimo)? Czy któraś gra, wg Ciebie, lepiej niż pozostałe?

[Panjarek]

Kompletnie nie jestem w stanie rozczytać co jest napisane na tych skanach. Możesz podesłać na mail? Moze będzie bez jakiejś kompresji czytelniejsze.

Nie mogę też nigdzie znaleźć takiego małego przekaźnika. Możesz podać jego nazwę?



Jest jakiś sklep gdzie kupię wszystkie elementy w jednym miejscu?

[Ricambi]

3 godziny temu, McGyver napisał:



Czytelność schematu nawet po pobraniu jest dość kiepska i wynika to z ograniczeń mechanizmu zamieszczania plików na forum. Mogę wrzucić schemat na mój serwer w oryginalnej rozdzielczości, gwarantuję dostępność przez najbliższe dwa trzy lata. Musze dostać oryginał na email.

EDIT

Mam lepszy pomysł. Spróbuj wydrukować to na wirtualnej drukarce do PDF i załącz w tym formacie. Powinno być dużo lepiej czytelne.

Edytowane 13 Kwietnia 2021 przez Ricambi

[McGyver]

12 minut temu, ja_brzoza napisał:

@McGyver Zakładając użycie podobnych jakościowo lamp, jakbyś porównał granie tych wersji (PV12, KSL, Klimo)? Czy któraś gra, wg Ciebie, lepiej niż pozostałe?

Osobiście wersje CJ i M7 postawiłbym nieco wyżej niż Klimo. Ale to wyjdzie tylko w bezpośrednim porównaniu łeb w łeb bo Klimo i tak jest bardzo dobry. Można więc śmiało go robić jak ktoś już ma dobre lampy z rodziny ECC88.



13 minut temu, Panjarek napisał:

Kompletnie nie jestem w stanie rozczytać co jest napisane na tych skanach. Możesz podesłać na mail? Moze będzie bez jakiejś kompresji czytelniejsze.

Nie będę wysyłał na mail bo zaraz się znajdzie fafnastu kolejnych chętnych i tak w koło macieju. Wrzucę tutaj spis elementów, tylko mi dajcie czas sobie coś zjeść.

[McGyver]

Po kawałku.
Zasilanie anodowe:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

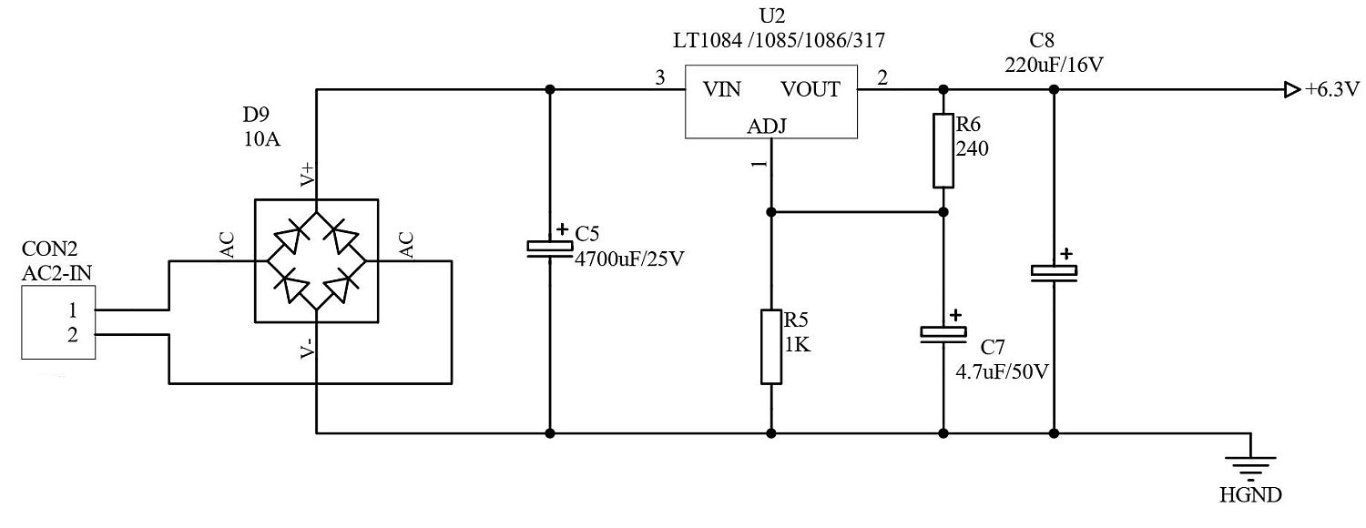

Zasilacz żarzenia:

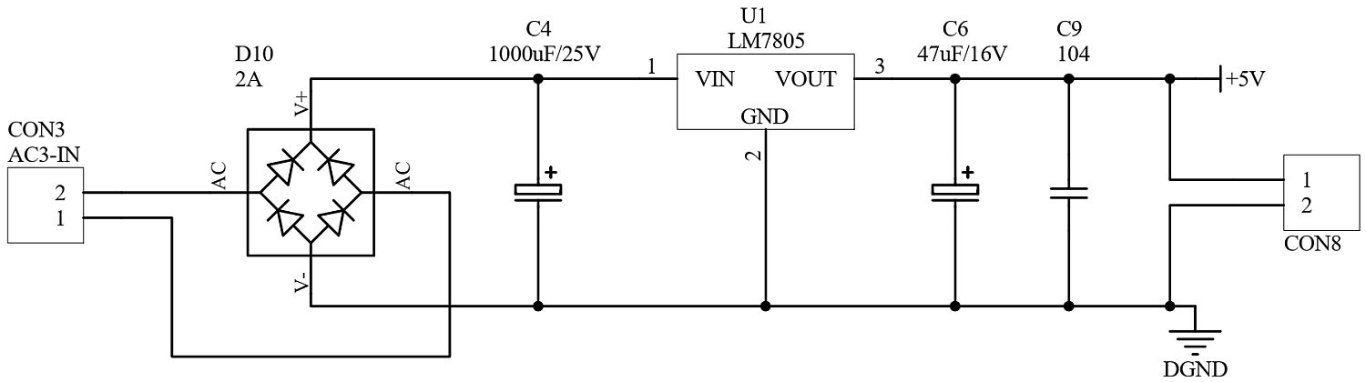

Zasilacz układu czasowego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Układ czasowy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

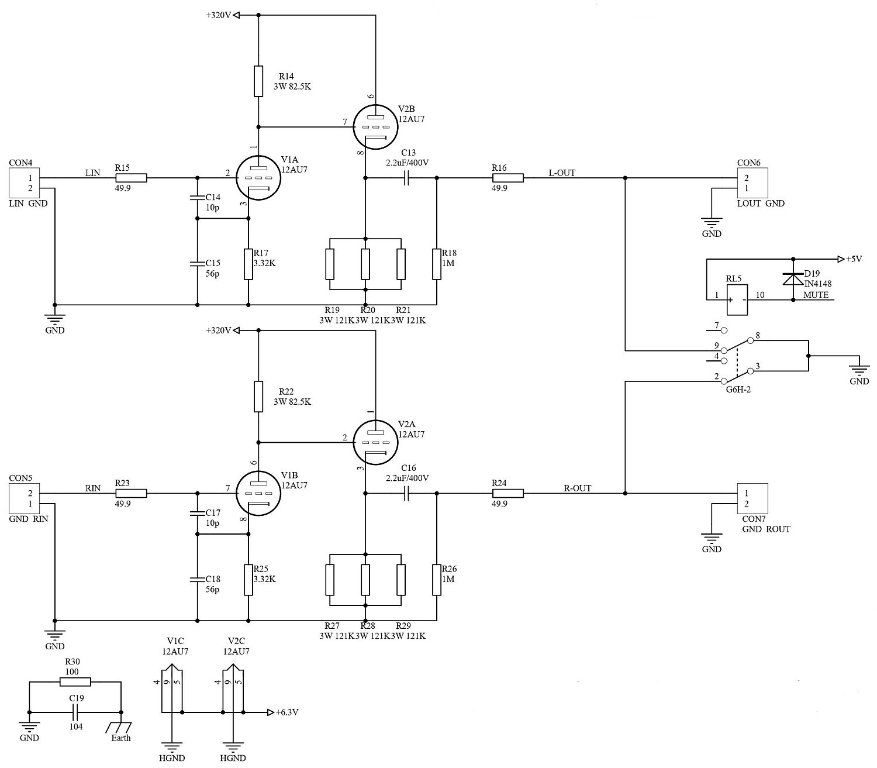

Część sygnałowa:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moorgan]

Załączam oryginalne zestawienie części od autora płytki

[Panjarek]

Zaraz będę kupował tylko tak patrzę...

Skąd rezy 3W 240k Ohm, 82,5k Ohm, 75k Ohm? Łączyć równolegle?

No i ten przekaźnik czy ma jakiś bardziej dostępny zamiennik?

[moorgan]

Ja brałem przekaźnik 2A 30Vdc FP2-D3009 cewka 5V Axicom a rezystory zamawiałem w sklepie Omega

[McGyver]

4 godziny temu, Panjarek napisał:

Skąd rezy 3W 240k Ohm, 82,5k Ohm, 75k Ohm? Łączyć równolegle?

3 watowe istnieją, choć może być ciężko znaleźć.
Jak wstawisz równe 82k/2W zamiast 82,5k to nic złego się nie stanie.
75k to standardowa wartość. Zresztą w tym dzielniku można użyć innych wartości, byle z grubsza zachować proporcje.

[mae]

6 godzin temu, Panjarek napisał:

Zaraz będę kupował tylko tak patrzę...



Też się przymierzam do zakupu kompletu elementów tego układu. Masz dobre źródło, czy realizujesz zakupy w kilku miejscach

[tom8848]

Czy wie ktoś moze gdzie namierzyć styroflexy 10pf i 56pf? Na Amptone jest spory wybór ale tych akurat nie ma.

[Panjarek]

No właśnie chyba sobie na razie odpuszczę. Trzeba by to wszystko zamawiać z 3-4 miejsc więc na wysylki wyjdzie niewiele mniej niż na elementy 😄

[moorgan]

Styrofleksy od jednego sprzedawcy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

23 minuty temu, Panjarek napisał:

No właśnie chyba sobie na razie odpuszczę. Trzeba by to wszystko zamawiać z 3-4 miejsc więc na wysylki wyjdzie niewiele mniej niż na elementy 😄

No sorry, ale nie można liczyć na to że zrobisz dobry preamp lampowy za dwie stówki.
Zamawianie z 3-4 miejsc to i tak dobrze. Ileż te przesyłki w sumie kosztują, tyle co jedna średnia pizza?

[McGyver]

17 minut temu, moorgan napisał:

Styrofleksy od jednego sprzedawcy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cudak wystawił kondensatory w kategorii "rezystory". Swoją drogą większość z tego co wystawił ma w absurdalnych cenach.
Tu styrofleksy po 20gr. szt. czyli dwadzieścia jeden razy taniej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Gość ma też duży wybór zenerek. Pamiętajcie że suma napięć dziesięciu zenerek ma się zgadzać, natomiast napięcia diod wchodzących w skład tych dziesięciu nie muszą koniecznie być sobie równe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

4 godziny temu, McGyver napisał:

No sorry, ale nie można liczyć na to że zrobisz dobry preamp lampowy za dwie stówki.
Zamawianie z 3-4 miejsc to i tak dobrze. Ileż te przesyłki w sumie kosztują, tyle co jedna średnia pizza?

Wiem wiem.

Chodzi o to że nie będę składał dziś a rozłożę to trochę w czasie.

Dziś kupiłem co się dało u piekarza. Przyjdzie, polutuje a potem kolejne elementy z innego sklepu.

[Donaviol]

23 godziny temu, McGyver napisał:

Osobiście wersje CJ i M7 postawiłbym nieco wyżej niż Klimo. Ale to wyjdzie tylko w bezpośrednim porównaniu łeb w łeb bo Klimo i tak jest bardzo dobry. Można więc śmiało go robić jak ktoś już ma dobre lampy z rodziny ECC88.

Mam Kondo KSL-M7 na płytce LS10 wykonanego wg wątku zainicjowanego 4 lata temu na innym forum na „a”. Ponieważ dysponuję „musztardową” płytką tytułowego preampa, zastanawiam się nad jego dłubnięciem i tutaj pytanie. Czy  kolegi zdaniem będzie to upgrade czy downgrade ?

[McGyver]

35 minut temu, Donaviol napisał:

Mam Kondo KSL-M7 na płytce LS10 wykonanego wg wątku zainicjowanego 4 lata temu na innym forum na „a”. Ponieważ dysponuję „musztardową” płytką tytułowego preampa, zastanawiam się nad jego dłubnięciem i tutaj pytanie. Czy  kolegi zdaniem będzie to upgrade czy downgrade ?

Jak prawidłowo wykonasz na takich samych podzespołach, to powinno grać tak samo.
Benefitem płytki "musztardowej" w stosunku do LS10 jest możliwość użycia dwóchh różnych lamp, podczas gdy w LS10 obie muszą być takie same.

[Robsonik]

Dołożę jeszcze układ elementów na płytce może komuś się przyda.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

W zasilaczu anodowym na schemacie jest dana dioda D8 -  1N4007 między Source i Drain IRF830, a przecież IRF830 ma wbudowaną diodę zabezpieczającą. Nie dają natomiast diody zenera np. 12V między Source i Gate.  Czy ma to jakieś znaczenie?

[Panjarek]

Przerabiam BOM na plik exela uwzględniając uwagi @McGyver.

Głównie pod lampy e88cc itd.

Wygląda to tak jak w grafice.

Proszę o sprawdzenie i napisanie co poprawić, potem udostępnię dodając jakiś opis ze screenami i zdjęciami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Kwietnia 2021 przez Panjarek

[McGyver]

9 godzin temu, Calyer napisał:

W zasilaczu anodowym na schemacie jest dana dioda D8 -  1N4007 między Source i Drain IRF830, a przecież IRF830 ma wbudowaną diodę zabezpieczającą. Nie dają natomiast diody zenera np. 12V między Source i Gate.  Czy ma to jakieś znaczenie?

D8 jest chyba na wszelki wypadek, jakby ktoś użył innego MOSFETa.
Zenerki faktycznie brak, nie zwróciłem na to uwagi. Preamp który zmontowałem na bazie tej PCB (bez zenerki) gra znakomicie i bezawaryjnie od kilkunastu miesięcy. Zenerkę 15V oczywiście można dodać, najprościej przylutować do skrajnych PINów MOSFETa na lewej stronie druku.

24 minuty temu, Panjarek napisał:

napisanie co poprawić

Dopisz że dla lamp ECC88 należy przeciąć ścieżki żarzenia i inaczej je podłączyć do PINów lamp.

[Panjarek]

6 minut temu, McGyver napisał:

Dopisz że dla lamp ECC88 należy przeciąć ścieżki żarzenia i inaczej je podłączyć do PINów lamp.

Dopisze. Zrobię to dodając fotę (jeśli pozwolisz to Twoją).

Dopisze również o diodach zabezpieczających lampę wtórnika.

Tylko czy wszystkie wypisane przeze mnie elementy są okej?

Jest jakiś bardziej popularny przekaźnik łatwy do kupienia?

Edytowane 17 Kwietnia 2021 przez Panjarek
