[Grzegorz7]

5 godzin temu, Lech36 napisał:

co, poradził sobie?

Tak.

Aczkolwiek coś takiego jak opóźniająca podstawa czasu jest nieosiągalne.

Co prawda można zbierać próbki i potem przeglądać ale to nie to samo.

Opóźniająca podstawa czasu to dwie podstawy czasu. Normalna i przyśpieszona na wybranym fragmencie przebiegu (np. oscylacje). Ale te cyfrowe również dają tu radę przy powiększaniu fragmentów.

Co do ilości wejść. Kolega ma 4. Dłubie przy cyfrówce. Ale jak się dłubie przy cyfrówce to kupuje się analizator stanów logicznych bo 4 wejścia nie wystarczą.

Zwróciłbym uwagę na pasmo. Ale zależy kto przy czym dłubie. Model, który mam ja przy paśmie 200MHz rzeczywiste ma około 250MHz a oglądam przebiegi dobrze ponad 400 MHz. Ma również unikalną czułość 500 uV/dz

Ale podstawa to jest wyświetlacz. Jak kupujecie to tylko co najmniej 7 cali i koniecznie co najmniej 800x480. Po prostu da się na to patrzeć. Mam drugi oscyloskop cyfrowy z ubiegłej epoki. Pod tym względem nędza.

3 godziny temu, Lech36 napisał:

tylko że pasmo do 100 MHz nie jest zachowane. Według sprawdzań tamtych ludzi można liczyć na pewno na 30 MHz.

Jak tak jest to odpuść sobie. I umówmy się, ze pasmo powinno wynosić przynajmniej 50MHz, choć szybko okazuje się, że to mało.

Oscyloskopy do komputera?  Jak ma dobry interfejs to brałbym. Mając na myśli interfejs mam na myśli możliwości regulacji zwrotnej z ekranu (myszka). Czasami realizuje się takie scenariusze, że zwyczajnie oscyloskop tradycyjny cyfrowy jest niewygodny. Wolałbym regulować go z pozycji myszki a nie trzymać rękę przy pokrętłach. No i umówmy się, że pokrętła (impulsatory) nie są precyzyjne w tanich modelach. Nadrabia to oprogramowanie.

I zdecydowanie oscyloskop musi mieć cztery kursory i umożliwiać dowolne pomiary oznaczonych nimi fragmentów. Są to możliwości jakich nie daje żaden inny przyrząd warsztatowy. W tym wątku będę chciał pokazać kilka takich spektakularnych pomiarów, jakich nie da się niczym innym zrealizować. Ba nawet nie domyślamy się, że coś takiego się dzieje z przebiegiem. Dla oscyloskopu cyfrowego z dobrym oprogramowaniem to pestka.



[namor]

6 godzin temu, Lech36 napisał:

I co, poradził sobie?

P.S. Rozglądam się za cyfrowym oscyloskopem bo mój analogowy jakiś czas temu zaniemógł a ponieważ jest ery "kalkulatora łupanego" to wypadałoby kupić coś nowego. Spróbujesz podsunąć jakiś pomysł, oczywiście maksimum techniki za minimum kasy bo pewnie często nie będzie używany.
Może coś takiego ?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Też miałem ten dylemat, kupiłem najtańszy oscyloskop który wyglądał jak droższe ☺️ OWON SDS1102 cena ok. 830 zł (sprawdź na Allegro, tam kupiłem) i jestem bardzo mile zaskoczony, do pomiarów audio super !!, a przecież ma "tylko" 2 x 100 MHz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Listopada 2020 przez namor

[Grzegorz7]

Dzisiaj coś o pomiarze rezystancji.

Zmierzę rezystancję jakiegoś grubego (6mm2) kabla głośnikowego.

Użyję 3 przyrządów:

1. Bardzo przyzwoitego multimetru BM857a.

2. Mostka automatycznego CHY41R.

3. Starego ręcznego mostka thomsona TMT-2.

1. Po skompensowaniu rezystancji przewodów pomiarowych wykonany pomiar:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wynik: 0,03 oma

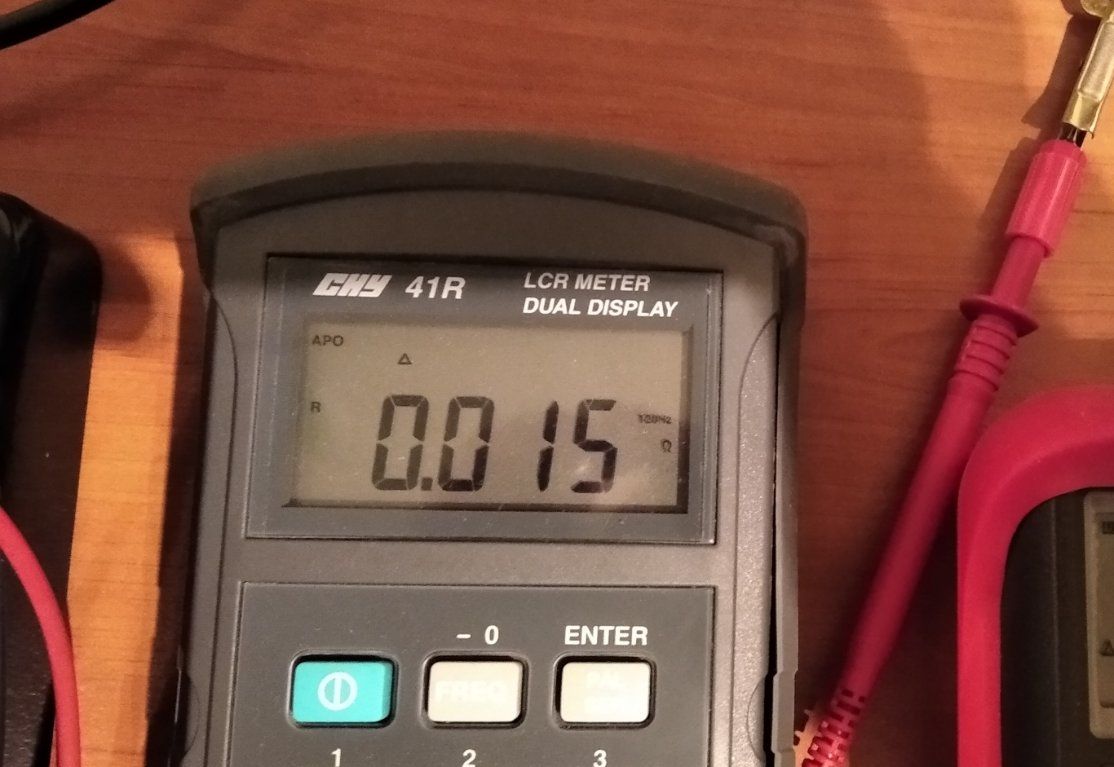

2. Po skompensowaniu rezystancji przewodów wykonany pomiar:

Wynik: 0,015 oma

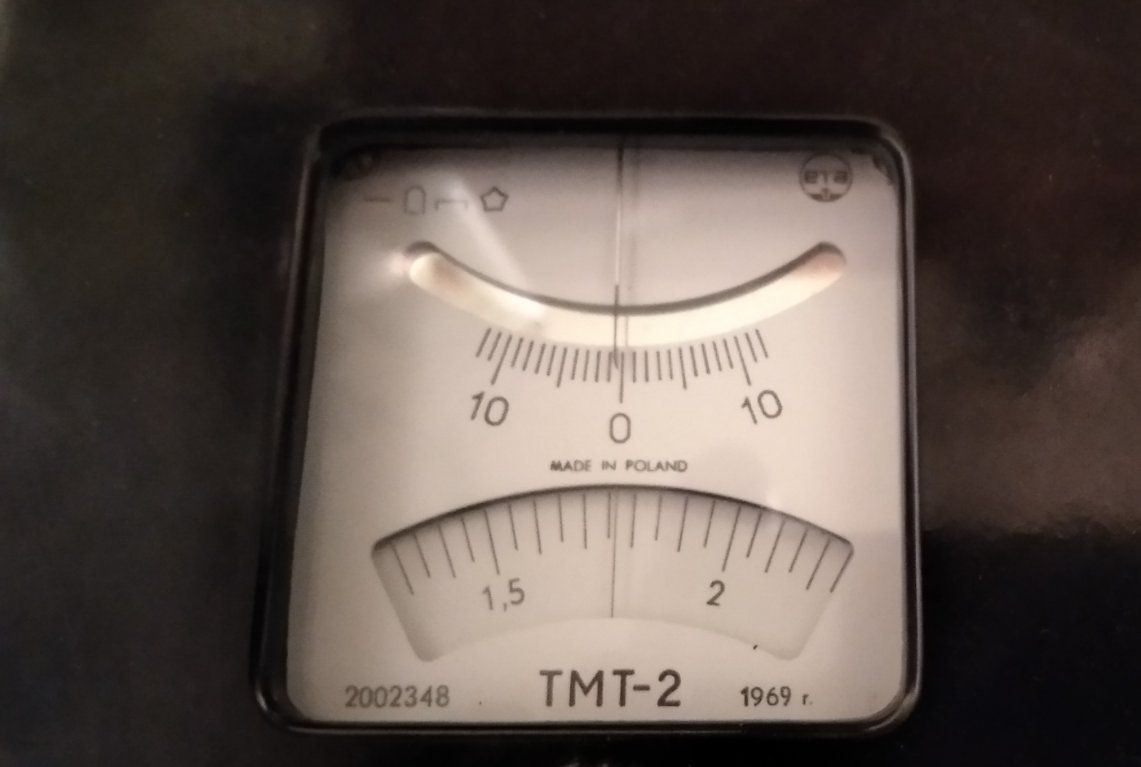

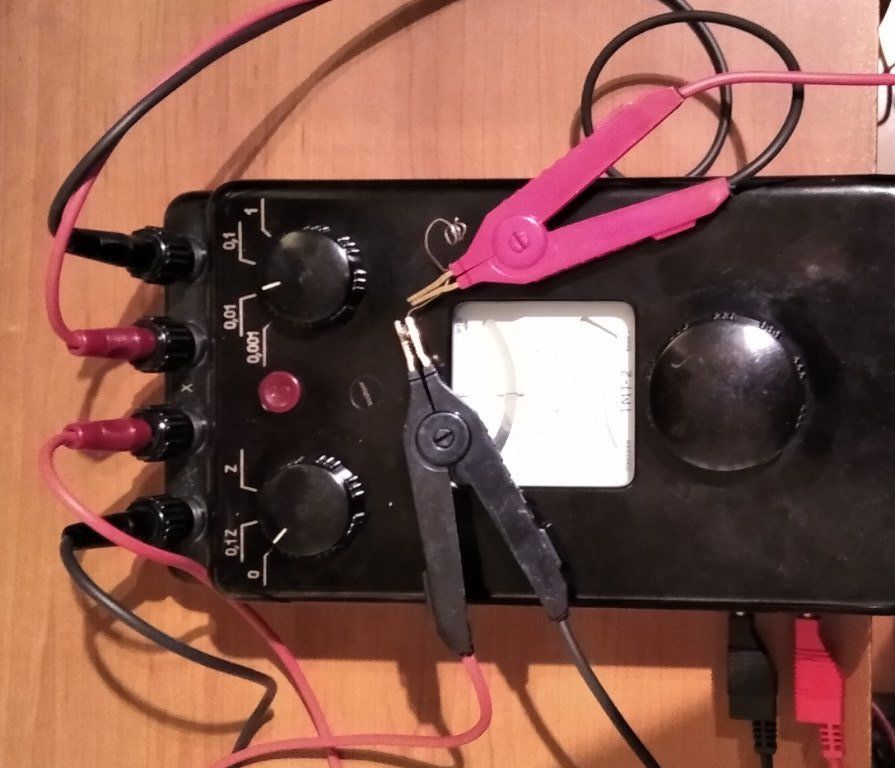

3. Mostek ręczny. Pomiar czteroprzewodowy. W stanie równowagi galwanometru:

Wynik: 17,6 moma (nie widać pokrętła zakresów).

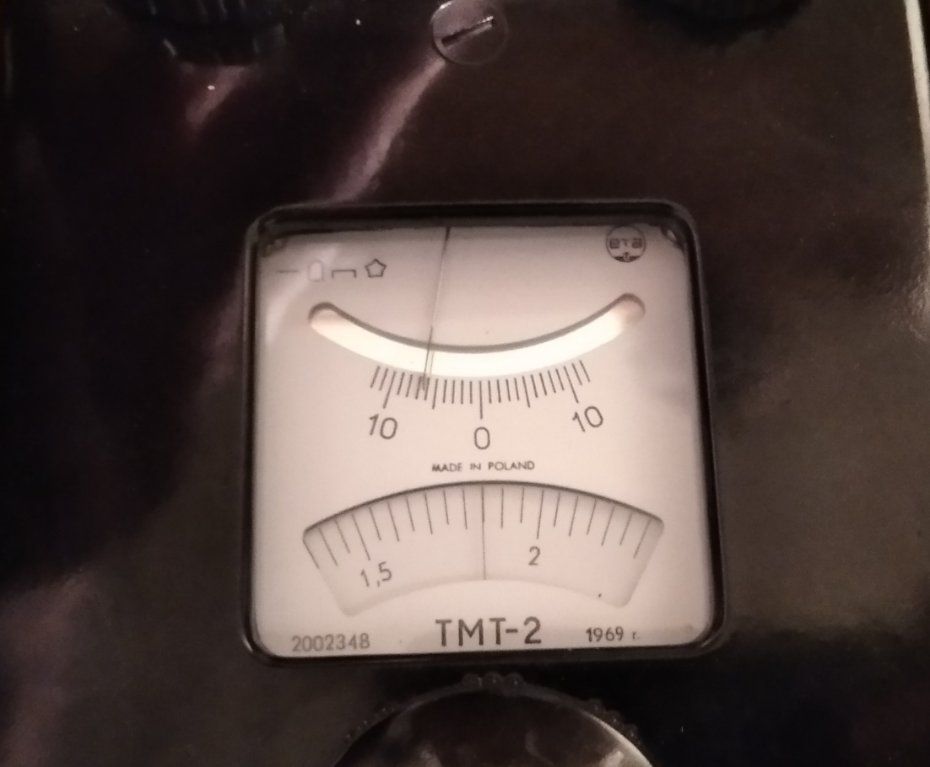

Tu przesunąłem pokrętło o 1 mom aby pokazać jak rozdzielczy jest pomiar:

Widać, że sprawnym okiem można równoważyć mostek z dokładnością (rozdzielczością) co najmniej 0,1 moma.

Rozdzielczość mostka automatycznego: 1 momów.

Rozdzielczość multimetru: 10 momów.

Dodam, że mostek ręczny ma jeszcze zakres niższy (x0,001) i umożliwia pomiar w zakresie od 0,4-6 momów z rozdzielczością 0,01 momów! Można np. mierzyć rezystancję przejścia złączy, przekaźników, przełączników co niebawem tu pokażę.

Mostek TMT-2 da się kupić w granicach do 100zł.

Ważne jest aby pomiar realizować jako 4 przewodowy:

Jeszcze słowo o dokładności.

Mostek ręczny ma dokładność 1% a na najniższym zakresie 0,0001 oma. Jeżeli mamy jakieś rezystory tzw. wzorcowe to odnosząc je do skali możemy z wysoką precyzją (dokładnością) określać mierzone rezystancje.

Podsumowanie:

W zakresie małych rezystancji multimetr nie nadaje się do pomiaru co widać. Mostki automatyczne ko nczą tu swoją rozdzielczość co skutkuje dużymi błędami pomiaru. Jedynie słuszny pozostaje stary poczciwy mostek ręczny.

Warto go mieć w swoim warsztacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Listopada 2020 przez Grzegorz7

[dekRe]

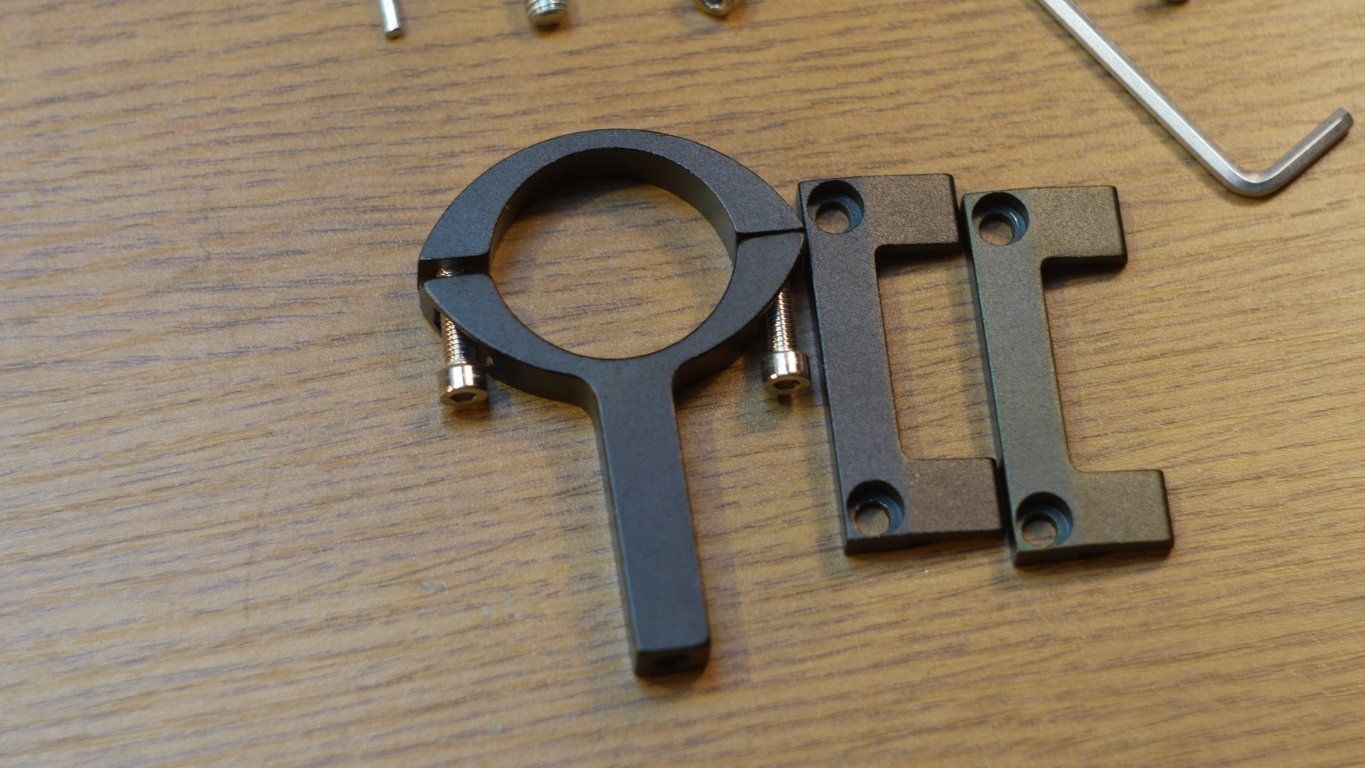

Dzięki Grzegorzu za inspirację co do wykorzystania biurkowego mocowania do monitorów. Zakupiłem jednak zwykłe najtańsze dwuprzegubowe (bo są też krótkie) ramię do monitora Gembird, bez amortyzatora. Do tego zamówiłem dwa aluminiowe mocowania do smartfonów do kierownicy roweru - uwaga - kierownice mają średnicę 32mm, obiektyw ma 37 mm - trzeba to potem sprytnie do siebie  dopasować. Reszta potrzebnych blach i śrubek - z odzysku, monitor VGA z odzysku, plus resztki folii samoprzylepnej z Mrówki do oklejenia.
Jeden wieczór DIY, wiercenia, szlifowania, piłowania - i mogę od dzisiaj zacząć w końcu bawić się fajnym mikroskopem, mam na czym w końcu go powiesić do oglądania cudów z SMD. Wiem, druciarstwo do kwadratu, ale... jak kiedyś wygram w totka to kupię normalny statyw do takiego mikroskopu. Obiektyw x100 to ok. 9cm od PCB, więc albo znajdę soczewkę Barlowa, co pozwoli mi podnieść kamerkę, albo przyjdą z Chin dekielki do starych obiektywów, więc wtedy skleję sobie inny obiektyw do tej kamerki, co pozwoli zwiększyć odległość kamera - pcb.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

W dniu 7.11.2020 o 19:16, namor napisał:

Też miałem ten dylemat, kupiłem najtańszy oscyloskop który wyglądał jak droższe ☺️ OWON SDS1102 cena ok. 830 zł (sprawdź na Allegro, tam kupiłem) i jestem bardzo mile zaskoczony, do pomiarów audio super !!, a przecież ma "tylko" 2 x 100 MHz ?

Kupowałeś u tego czeskiego sprzedawcy? Jak jest z gwarancją?

[namor]

Na mojej aukcji był kraj wysyłki Niemcy, ale czy Niemcy, czy Czechy to tylko gigantyczne Chińskie magazyny Aliexpress. Myślę, że puki co, tym sposobem udaje się sprzedawcom z Aliexpress ominąć Europejskie przepisy celne.

Gwarancją się nie przejmuję, kupuję sporo elektroniki na Aliekspress, też nigdy nie dostaję "papierowej" gwarancji. Mam nadzieję, że w razie konieczności wesprze mnie Allegro, bo przecież dowód zakupu pozostaje w zakładce "Moje zakupy".

[Bumpalump]

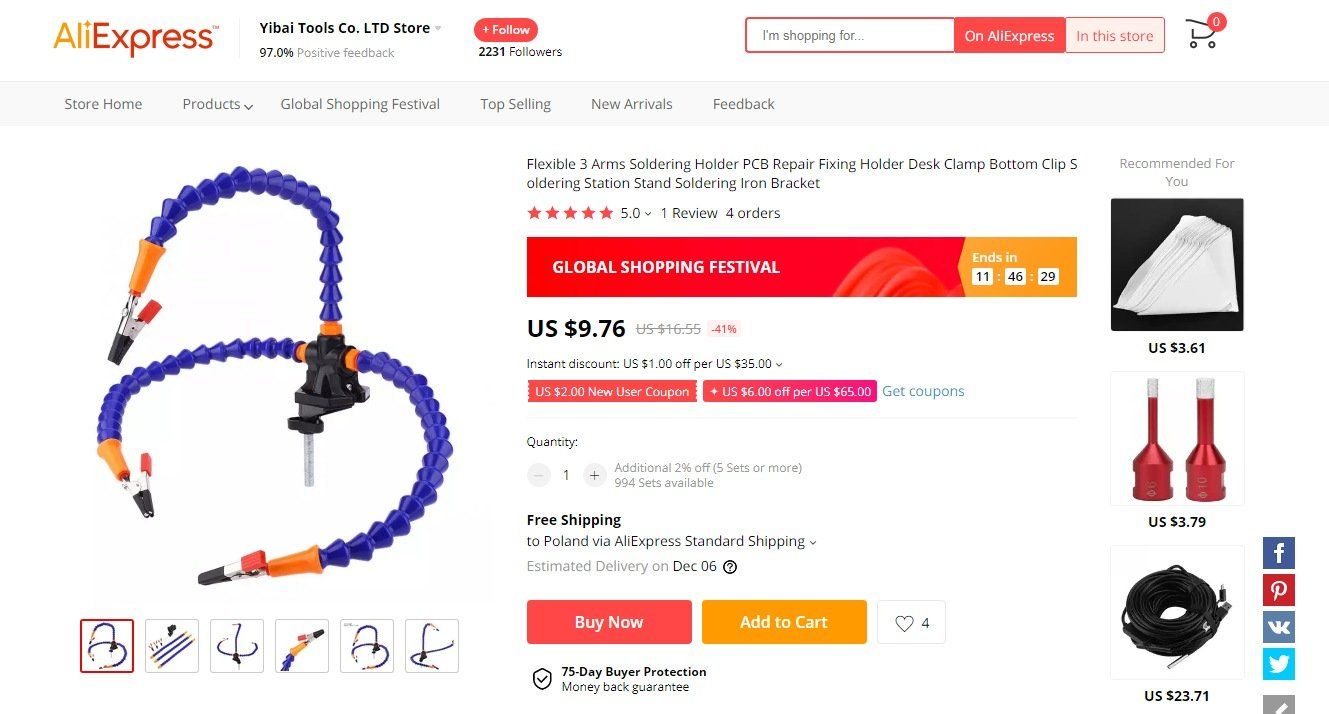

Masz jakis link do tego ramienia ktore wykorzystales pod oscyloskop?



Mi kiedys udalo sie znalezc cos podobnego ale stoja juz na tym 3 przyrzady a miejsca wciaz brakuje (zreszta tego nigdy za wiele)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Hyhy mekka miłośników sprzętu vintage. Za parę lat spokojnie możesz dać to zdjęcie na pocztówki :)

[Grzegorz7]

2 godziny temu, Bumpalump napisał:

Masz jakis link do tego ramienia ktore wykorzystales pod oscyloskop?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Listopada 2020 przez Grzegorz7

[Lech36]

20 godzin temu, namor napisał:

Mam nadzieję, że w razie konieczności wesprze mnie Allegro

Myślisz że Allegro miesza się do umów gwarancyjnych?

[dekRe]

Jeśli radzisz sobie z poprawianiem czasem chińskich konstrukcji - od pół roku sprawdza się u mnie kupiona na Ali z Chin rozlutownica - Desoldering Pump - czyli skrzyżowanie odsysacza do cyny z chińskim działem elektromagnetycznym :-)
Recenzje YT:



W kategorii automatów do odsysania do ok. 100 zł chyba nie ma konkurencji - na filmach tego nie widać, na jednym "naładowaniu" można podczas odsysania automatycznie oddać nawet ok. 5 "strzałów" od razu po przytrzymaniu czerwonego przycisku dla odniesienia pełnego sukcesu w odsysaniu - prezenterzy mają dawne odruchy ze zwykłego odsysacza, jeden lut = jeden "strzał. Generalnie, to duży i ciężki odsysacz, ale gdy trzeba coś rozlutować, jak za ok. 100 zł całkiem wygodnie się wszystko rozlutowuje. Jedynie dostawa z Chin - do mnie szła ok. 2 miesiące.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

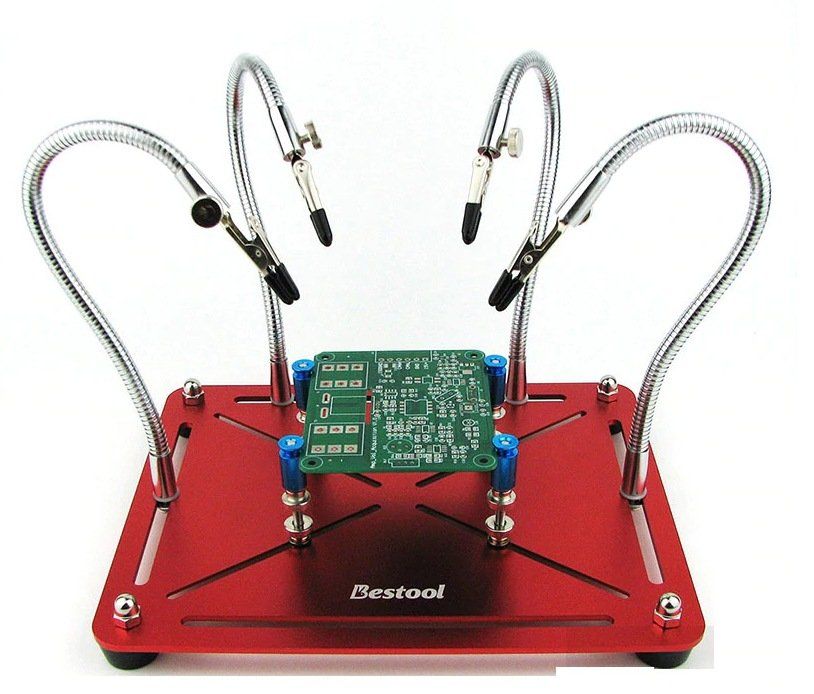

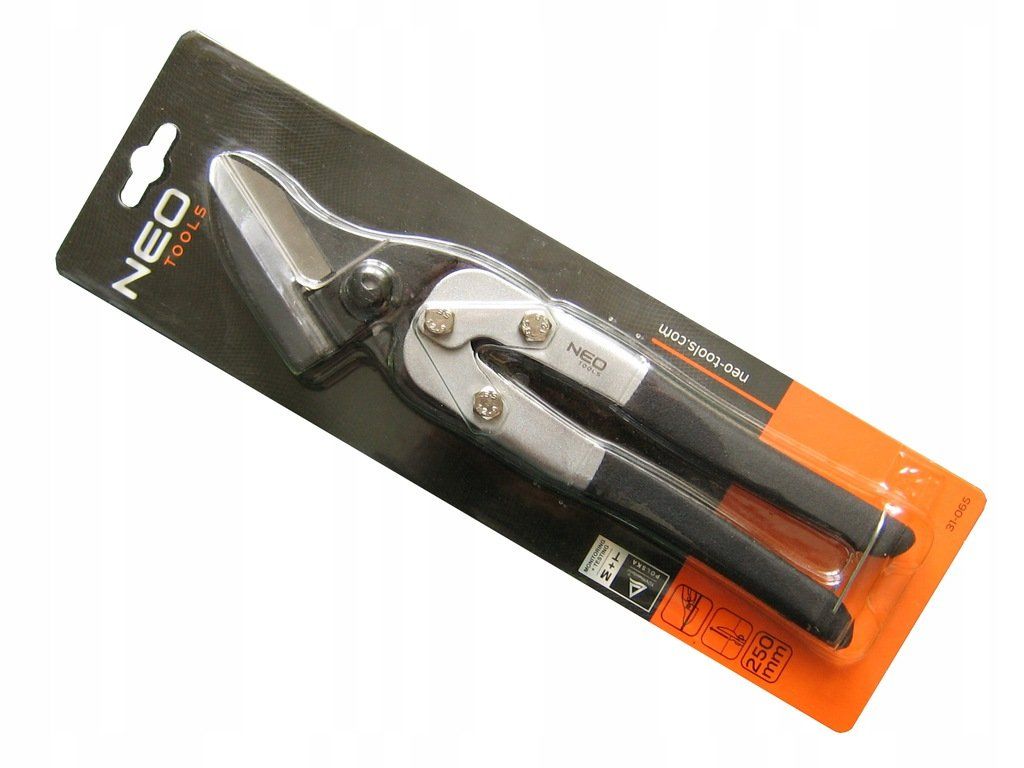

Z narzędzi warsztatowych  - dla kogoś kto robi własne prasowanki z laminatu - polecam nożyce do laminatu, które dają radę. Przeczytałem recenzję i kupiłem - tną laminat jak gruby brystol i to był strzał w przysłowiową 10-tkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Listopada 2020 przez dekRe

[McGyver]

6 godzin temu, dekRe napisał:

dostawa z Chin - do mnie szła ok. 2 miesiące.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Weź no popraw linka bo mi się wyświetliła pompka do penisa ☹️

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Dobre ? ? ?

[dekRe]

Cytat

Weź no popraw linka bo mi się wyświetliła pompka do penisa ☹️

Hmm.... ? Ech ci Chińczycy, nie wiem jakie strony zazwyczaj odwiedzasz, ale to pewnie po ich sprawnej analizie ciasteczek pozyskanych z Twojego komputera, ja nie mam tego w wynikach wyszukiwania, a jeśli jest to problem z wyszukiwarką Ali, to proszę bardzo, pierwsze lepsze oferty z brzegu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
https://pl.aliexpress.com/item/4000107481757.html
;-)


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Godzinę temu, dekRe napisał:

Hmm.... ? Ech ci Chińczycy, nie wiem jakie strony zazwyczaj odwiedzasz, ale to pewnie po ich sprawnej analizie ciasteczek pozyskanych z Twojego komputera, ja nie mam tego w wynikach wyszukiwania, a jeśli jest to problem z wyszukiwarką Ali, to proszę bardzo, pierwsze lepsze oferty z brzegu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
https://pl.aliexpress.com/item/4000107481757.html
;-)

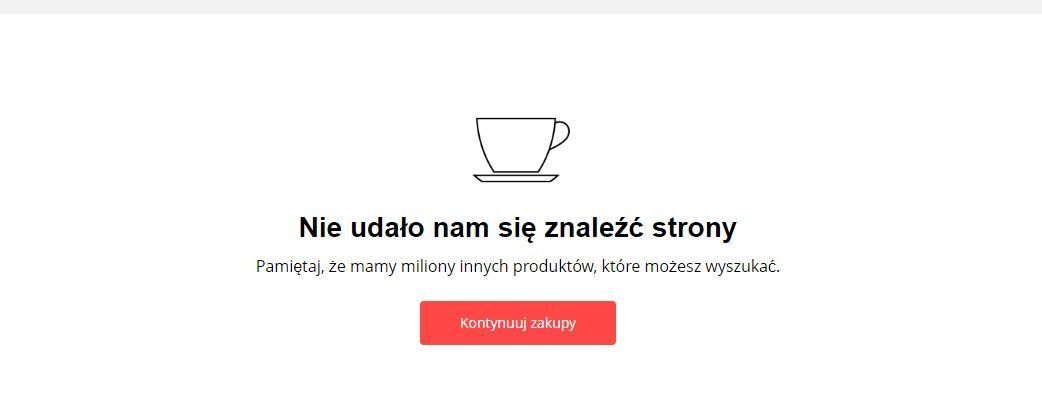

Cholerny aliexpress:


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

Hmm... a jak wpisujesz np. podstawowy adres strony, a w wyszukiwarce nic zdrożnego, bo grzeczne:
Sucker AC 30W 220V
lub Sucker+AC+30W+Electric+Vacuum+Desoldering
?
?

Edytowane 12 Listopada 2020 przez dekRe

[McGyver]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

Sprawdź czy u Ciebie można w wyszukiwarce Ali wspisać w polu wyszukiwania sam numer oferty - np. po wpisaniu do wyszukania numeru:
32950309284
wynikiem wyszukania powinna być propozycja sprzedaży 10 elastycznych rurek przegubowych do czegoś innego ? Są one wykorzystywane przez kilku chińskich producentów do budowy stoliczka z elastycznymi krokodylkami - tzw. trzecia ręka do lutowania na PCB. Przez środek można przeprowadzić bardzo gruby miedziany drut, do niego podlutować na końcu krokodylek i pomyśleć nad zamocowaniem do jakiejś tafli z laminatu lub blachy. W Polsce taka trzecia ręka do lutowania PCB z takimi ramionami potrafi kosztować całkiem sporo ? A tu - pole do działania dla DIY.

Co wyświetli się, gdy w polu wyszukiwania Ali wpiszesz przykładowo same numery:
4000017237239
33036565633
4001338112150
4000442126108
1005001266737197
4000107481757



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

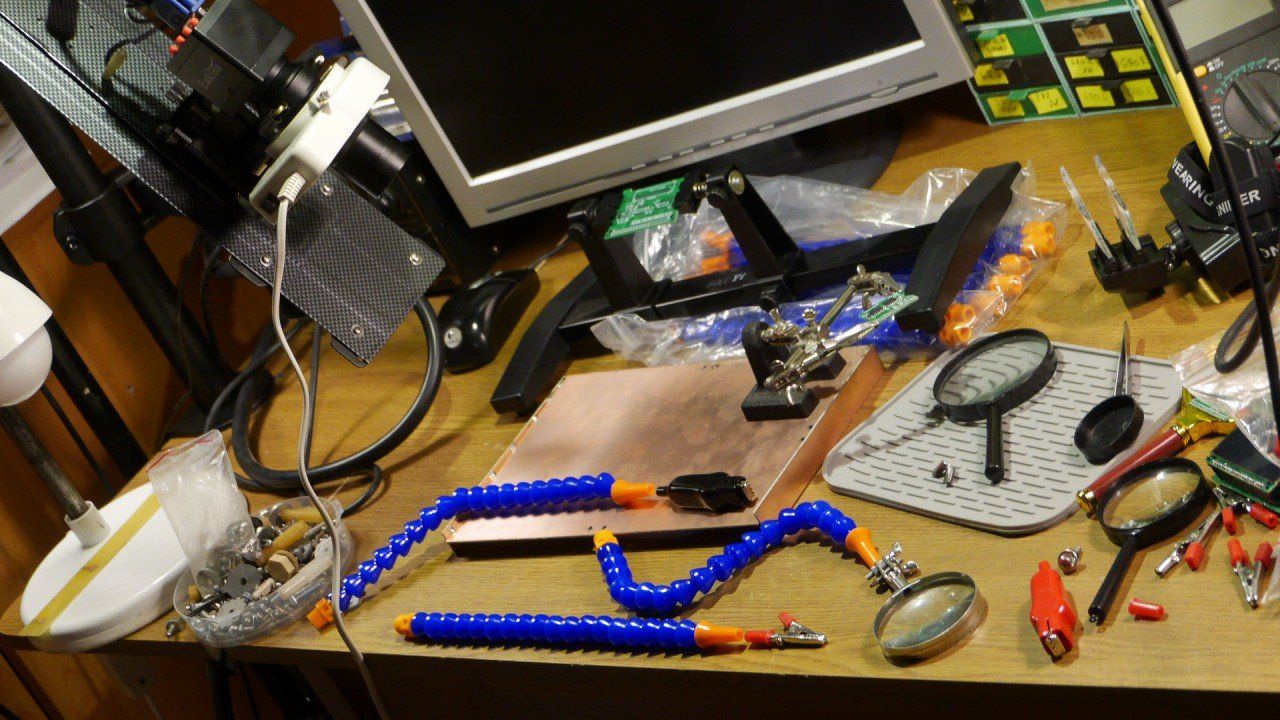

Chciałem właśnie napisać, że to "rurki" do chłodziwa do obrabiarek.

Są rzeczywiście sprytne bo zachowują kształt, nie sprężynując...

37 minut temu, McGyver napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do niewielkich prac to wystarczająca rozlutownica. W Polsce można kupić za niewiele wyższe pieniądze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[froste]

Co myślicie o takim oscyloskopie? Z zewnątrz podobny do OWON SDS1102

699,15 zł 55％ zniżki | DOS1102 najlepszy oscyloskop cyfrowy 100mhz 2 oscylograf chanel 1gsa/s 7 ''Tft Lcd lepszy niż ads1102 cal + zestaw oscyloskopowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

7 minut temu, Grzegorz7 napisał:

Do niewielkich prac to wystarczająca rozlutownica. W Polsce można kupić za niewiele wyższe pieniądze.

Można i za niższe. Mam taką, tylko że żółtą. Sprawdza się, ale wkurza mnie kabel. Jest tak gruby, że potrafi podnieść urządzenie, wywrócić podstawkę i wypalić grotem dziurę w blacie więc trzeba bardzo uważać przy odkładaniu jej. Dlatego chyba kupię drugą z cienkim kablem.

[dekRe]

Cytat

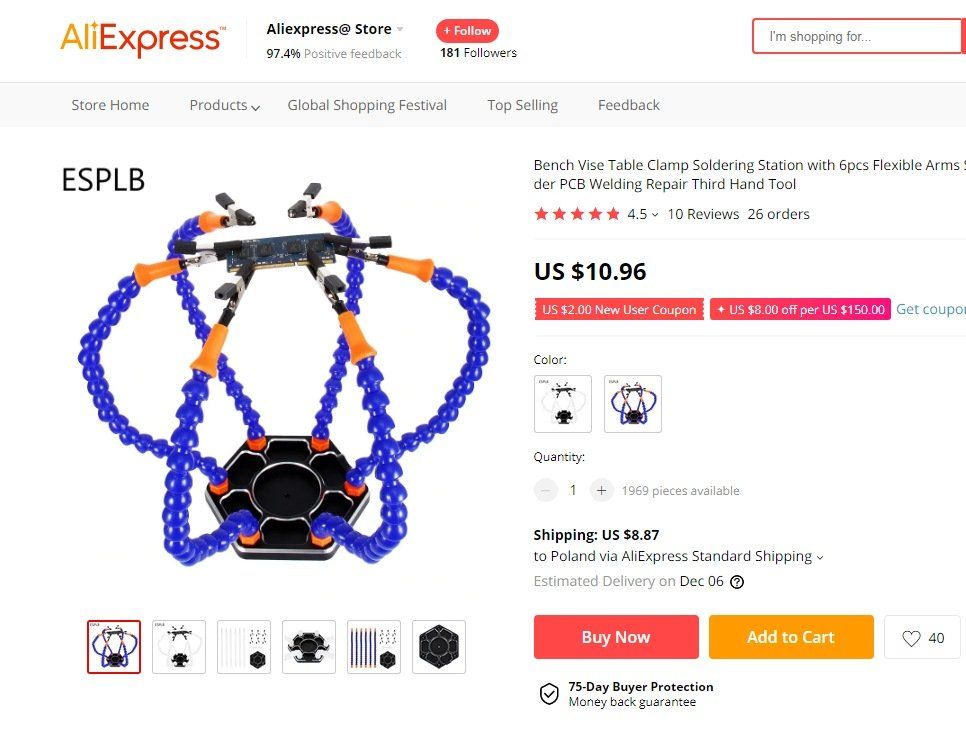

Są rzeczywiście sprytne bo zachowują kształt, nie sprężynując...

Mają tę zaletę, że można kupić do nich do środka kabel od instalacji elektrycznej, wyjąć miedziany drut, by do niego później przylutować/przymocować cokolwiek - od krokodylka po wentylatorek czy lupę.
Jedyna wada - są trochę duże, ale się gną nawet bez drutu w środku, zachowując kształt wygięcia ....
Jak ktoś nie jest estetą, zawsze może kupić 3-żyłowy drut instalacyjny 1.5, wyjąć druty w izolacji. Wszystkie 3 końcówki drutów umieszcza się przykręcone razem w imadle. Druty się wyprostowuje i naciąga mocno, przeciwne trzy końce mocuje się w wolnoobrotowej wkrętarce. Trzymając je mocno naciągnięte, uruchamiamy na sekundy wkrętarkę, powstaje ładnie skręcona wiązka z której odcinamy potrzebne długości, dolutowujemy krokodylki czy cokolwiek co potrzeba.... Jeśli użyjemy cienkich drutów miedzianych, można je wprowadzić w środek zakupionych okrągłych sznurowadeł, by było ładnie - całość połączeń wykańczają rurki termokurczliwe - i mamy produkt z Chin. ?
Na portalu można kupić za niewielkie pieniądze laminaty i ich odrzuty produkcyjne i z nich najtaniej zrobić sobie taflę blatu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Od biedy można też kupić w markecie niestety dziurkowaną łatę do łączenia ze sobą krokwi drewnianych - to kawał blachy.
Na portalu aukcyjnym można kupić blachę stalową grubą 3mm czy 4 mm na wymiar, niestety cena z transportem już jest słaba - ok 6 zł/ dm kw plus transport.

A potem można pokombinować z DIY stoliczkiem za grosze - właśnie się nad tym pochylam, by lupę móc ustawiać wygodniej...

Co do rozlutownicy - zawsze wkurzało mnie szybkie zapychanie się przestrzeni na odessaną cynę, chudy odsysacz = częste czyszczenie, a w prezentowanej przeze mnie - tam jest więcej miejsca na cynę i rzadziej go muszę czyścić - dla mnie to była podstawowa zaleta, warta tego wydatku. Acha, w komplecie odsysacz nie ma żadnej podstawki, więc trzeba sobie fundnąć na Ali jakąś podstawkę np. choćby coś takiego dodatkowo: - nr: 32839071987

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

29 minut temu, froste napisał:

Co myślicie o takim oscyloskopie?

Z zakupami mniej znanych manufaktur to jest tak, że albo trafiasz na przyzwoity produkt identyczny z firmowym za znacznie niższe pieniądze (nie jest tajemnicą, że większość firm klepie te swoje cuda w Chinach) albo na szajs naśladujący produkt z wyższej półki.

Można się o tych urządzeniach wypowiedzieć jak się je pozna.

Jeśli cena jest wyraźnie niższa od "markowych" o podobnych parametrach to może warto zaryzykować.



4 minuty temu, dekRe napisał:

można kupić do nich do środka kabel od instalacji elektrycznej, wyjąć miedziany drut, by do niego później przylutować/przymocować cokolwiek - od krokodylka

Krokodylek to wchodzi w tę końcówkę na końcu. Przynajmniej w moich.

7 minut temu, dekRe napisał:

Na portalu można kupić za niewielkie pieniądze laminaty i ich odrzuty produkcyjne i z nich najtaniej zrobić

Jutro wrzucę fotki jak szybko można sklecić funkcjonalną obudowę z profili Al i grubego laminatu.

[froste]

2 godziny temu, Grzegorz7 napisał:

Jeśli cena jest wyraźnie niższa od "markowych" o podobnych parametrach to może warto zaryzykować

No to poszło, zakupiłem DOS1102 za 605 zł

Jakby ktoś był zainteresowany to duża zniżka była po wprowadzeniu kodu 16LAST

[Muzg]

3 godziny temu, froste napisał:

Co myślicie o takim oscyloskopie? Z zewnątrz podobny do OWON SDS1102

Patrzcie na pamięć i ile punktów jest brane do wyświetlania, bo później chodzą takie opinie, że na cyfrowym to mniej widać jak na analogowym bo niby za wolny jest...

[xetras]

Falcarka (do gięcia z płaskiego w 3D jest konieczna)

?

(tak mi się skojarzyło, ale to inny warsztat)

Ad rem: obijacie/owijacie krawędzie stołu czymkolwiek, żeby drobiazgi z niego nie pospadały na podłogę ?



[Lech36]

W dniu 7.11.2020 o 19:02, Grzegorz7 napisał:

Ale podstawa to jest wyświetlacz. Jak kupujecie to tylko co najmniej 7 cali i koniecznie co najmniej 800x480. Po prostu da się na to patrzeć. Mam drugi oscyloskop cyfrowy z ubiegłej epoki. Pod tym względem nędza.

Kupiłem Owon SDS1102. Jest ponad moje potrzeby, ale cena była atrakcyjna więc wziąłem. W przyszłym tygodniu powinien do mnie dotrzeć. Teraz jeszcze  myślę nad bardziej poręcznym generatorem niż ten dekadowy który mam. Wpadł im w oko UNI-T UTG932 lub UTG962.

[Krzych 2]

40 minut temu, Lech36 napisał:

Kupiłem Owon SDS1102. Jest ponad moje potrzeby, ale cena była atrakcyjna więc wziąłem. W przyszłym tygodniu powinien do mnie dotrzeć. Teraz jeszcze  myślę nad bardziej poręcznym generatorem niż ten dekadowy który mam. Wpadł im w oko UNI-T UTG932 lub UTG962.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten można u Chińczyków kupic znacznie taniej. Używam i chwalę sobie. Co prawda prostokąta nie wygeneruje przy 60Mhz i troszke spada mu amplituda, ale jak na swoją cenę lepszego nie znajdziesz. Do 10Mhz, a nawet wyżej pracuje nienagannie. Wygenerujesz co dusza zapragnie. Funkcji od groma. Ten Twój jest droższy , a ten mój kosztuje 309zł u Chińczyka. Chyba taniej już nie można

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Listopada 2020 przez Krzych 2
