Rezonator helmholtza - uzasadnienie nieprzewidywanego, ale miłego efektu i wskazówki

[dawidjj]

Rezonator z wyciągniętymi portami skrócił znacząco czas pogłosu związanego najniższym modem pomieszczenia i nie wiem dlaczego. O tyle ciekawe, że chodzi o częstotliwość 23,5Hz. Byłbym wdzięczny za pomysły na wyjaśnienie zjawiska.

1. Przedstawienie sytuacji

Pomieszczenie to "prostopadłościan" opisany w wątku (nie jest to jednak chyba kluczowe?):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

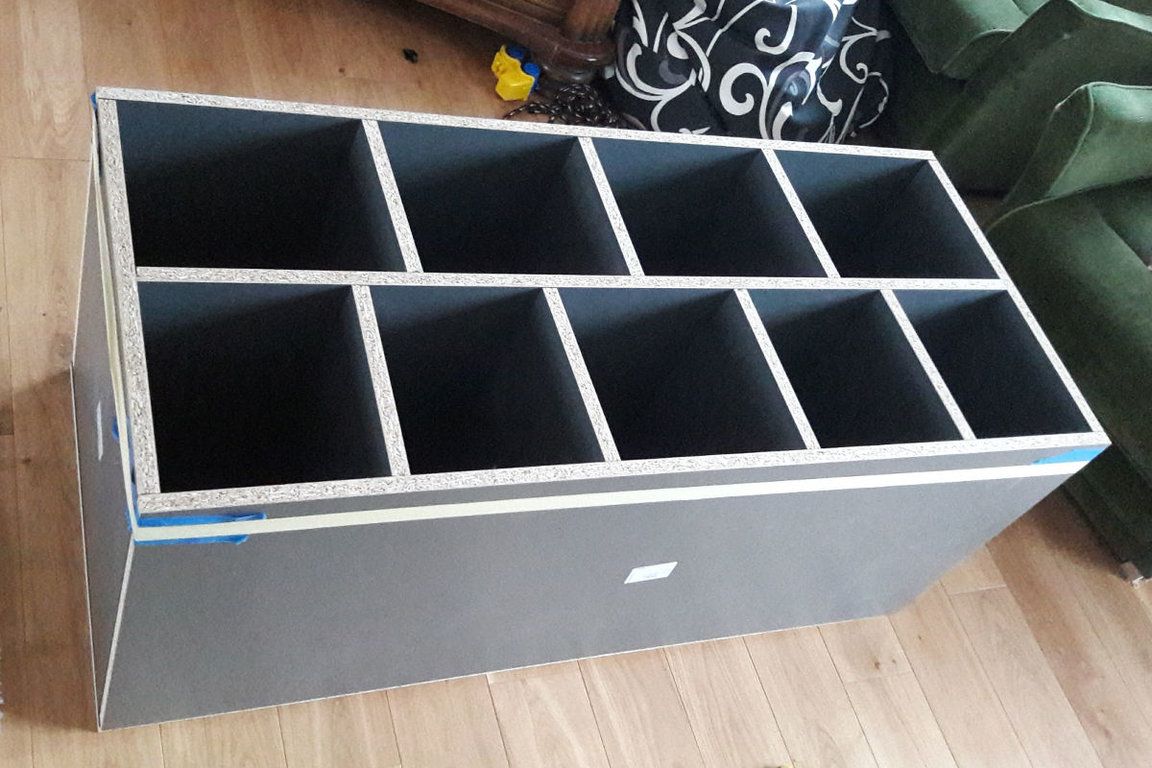

Rezonator zbudowany z płyty meblowej 18mm (mam pocięte formatki na jeszcze 3 takie). Wymiary zewnętrzne to 1190x538x524 (wys x gł - oś portów x szer). W celu uzyskania dużej sztywności rezonator podzielony jak poniżej na 9 komór - podział na komory różnej wysokości by łatwiej było przykręcić przegrody to pionowej wewnętrznej ścianki. Dokładniej 5 komór o wymiarach około 215 x 500 x 235 (objętościowo łącznie 126 litrów) oraz 4 komory o wymiarach około 275 x 500 x 235 (objętościowo łącznie 129 litrów):

Wszystko gęsto skręcone na silikonie - wyjątkowo solidna i pancerna konstrukcja - w jednego ciężko podnieść.

Nie rozplanowałem jeszcze na jakie częstotliwości stroić poszczególne komory, więc ze względów poznawczych chciałem zobaczyć jak poradzi sobie taka konstrukcja z najniższym modem - 23,5hz. Każda komora dostała port z rury od centralnego odkurzacza - średnica zewnętrzna około 50mm, ścianka może 1,6-2mm. Mniejsze komory dostały porty o długości 320mm, większe 240mm. Otwory na tyle pasowane, że wsunięte rury siedzą ciasno i można je wsuwać i wysuwać przy użyciu siły i mocnego haczyka ?.

Puste rezonatory (niczym w greckim teatrze ?) wydłużały czas pogłosu w strojonej częstotliwości oraz w harmonicznych. Odkleiłem z trudem wieko w na dno (na ściankę którą widać przez porty) wcisnąłem 7cm wełny Rockwool Rockslab Acoustic, skleiłem ,skręciłem i...

2. Pomiary

Po kolei:

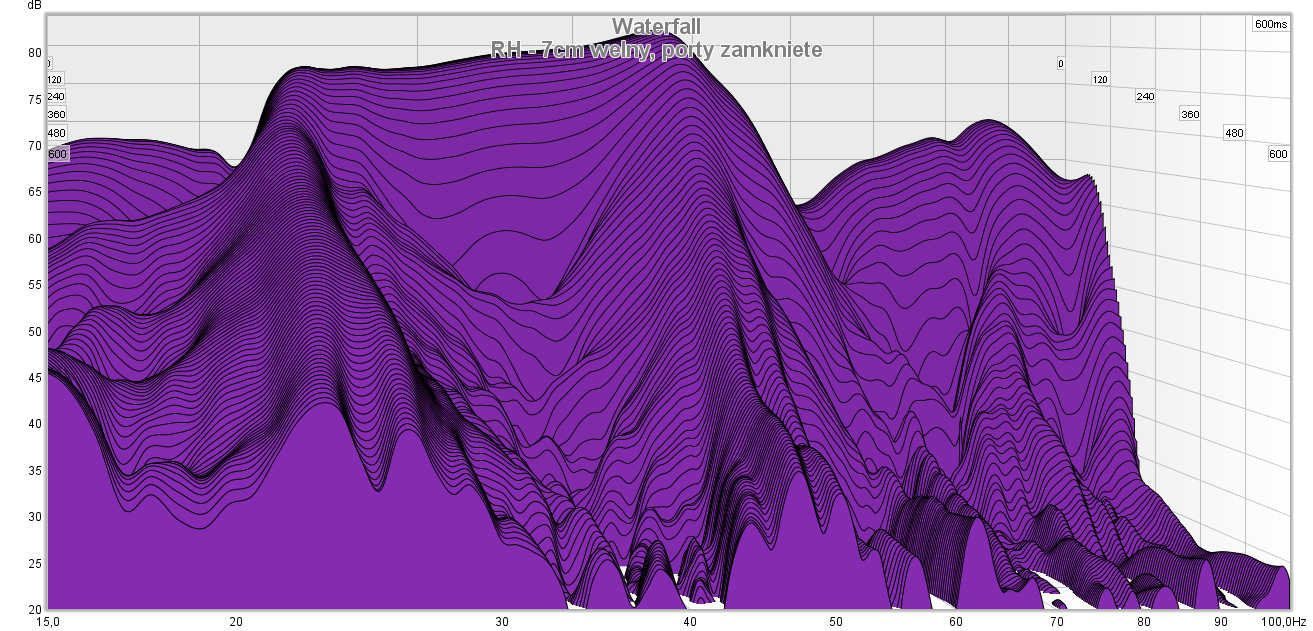

1. rezonator z zasłoniętymi portami (dość solidnie - wciśnięte kółka z płyty wyrżnięte podczas robienia otworów z płyty),

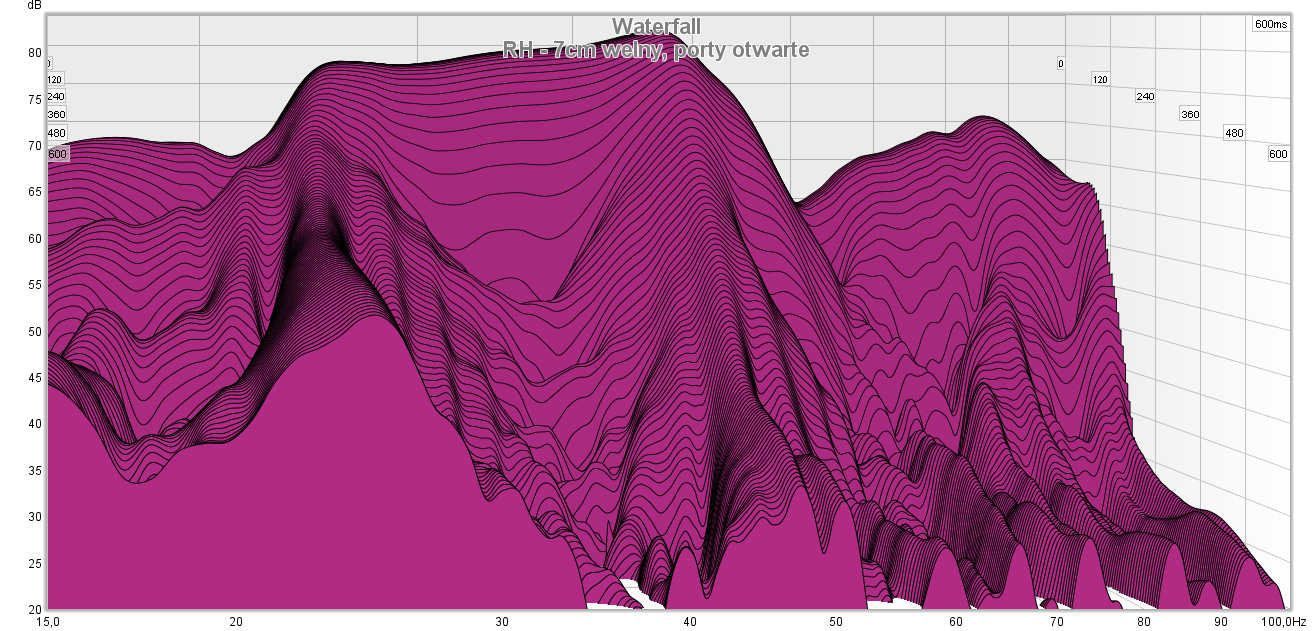

2. rezonator z portami odsłoniętymi (zbyt mało tłumienia - czas pogłosu się wydłużył),

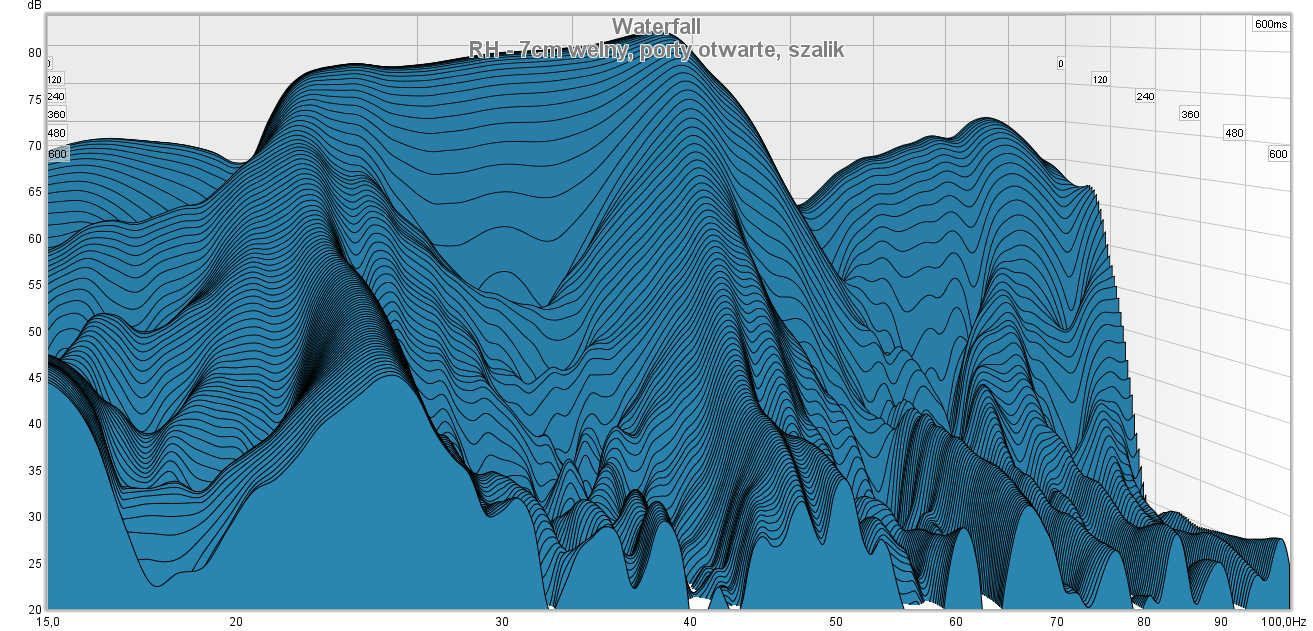

3. rezonator z portami odsłoniętymi i wciśniętym delikatnie w porty cieniutkim szalikiem (jest lepiej...),

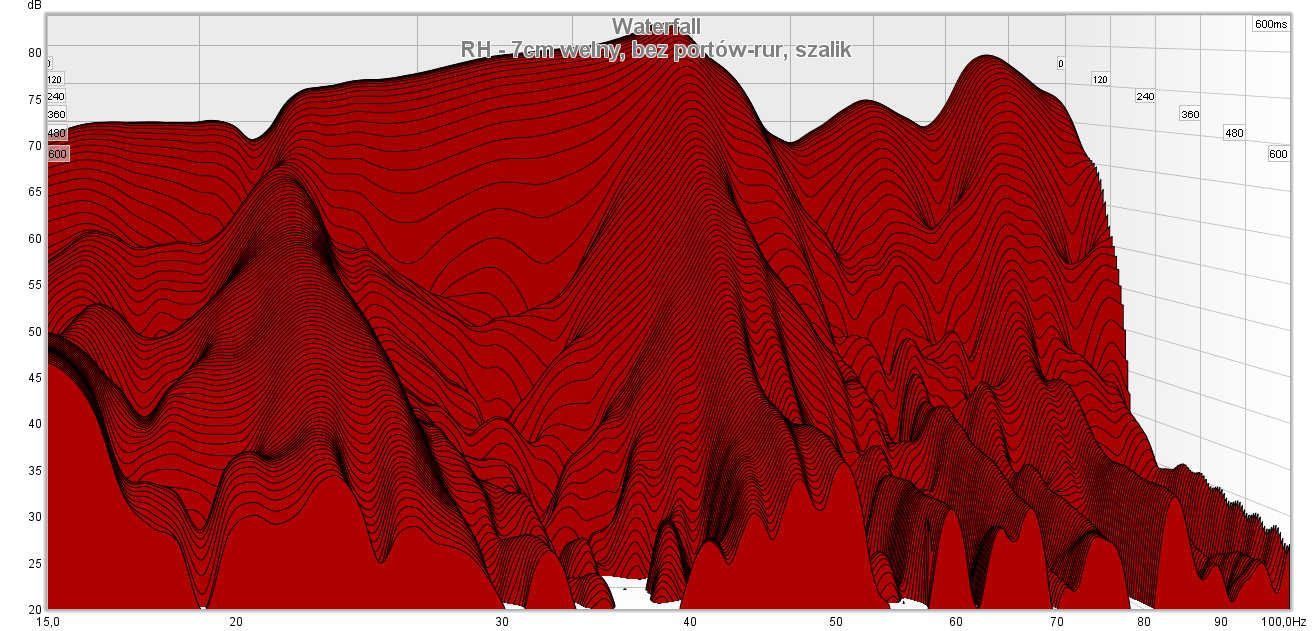

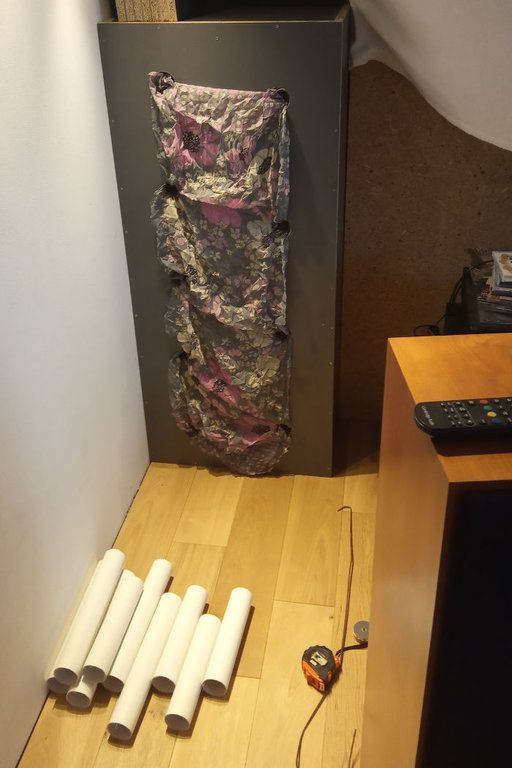

4. rezonator z wyciągniętymi portami-rurami i samymi otworami w płycie i wciśniętym w nie delikatnie cieniutkim szalikiem -zdjęcie (znacząco skrócił się czas pogłosu dla okolic 24hz...)

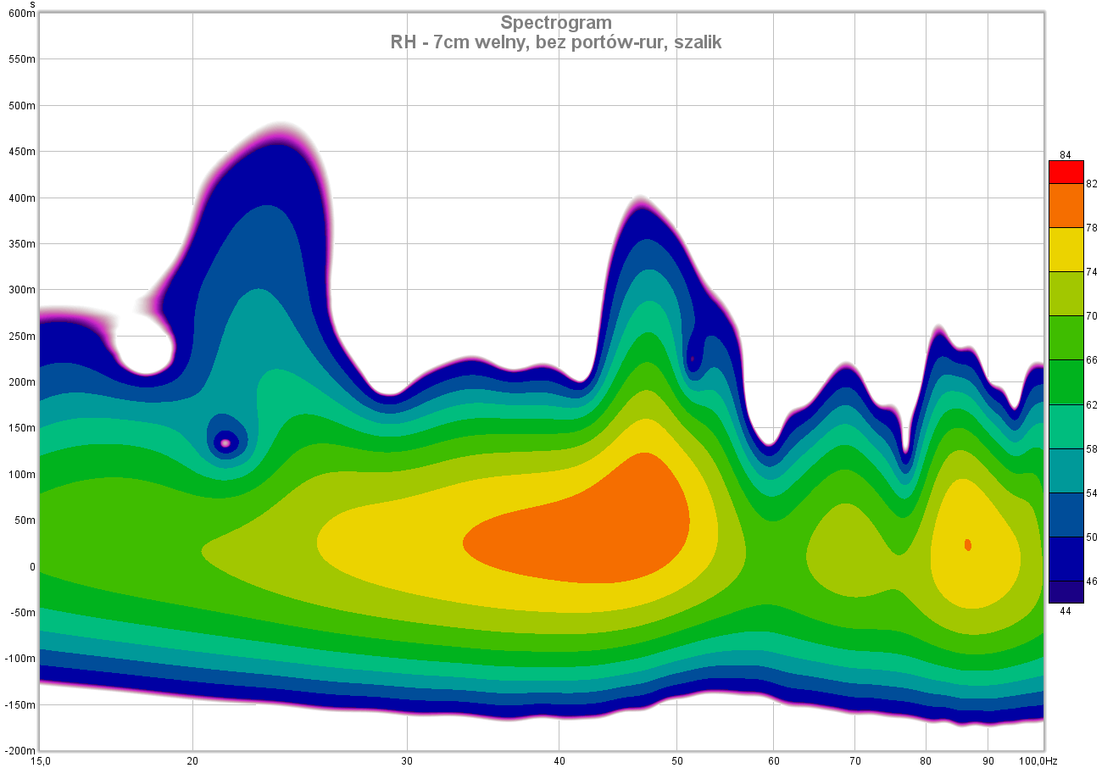

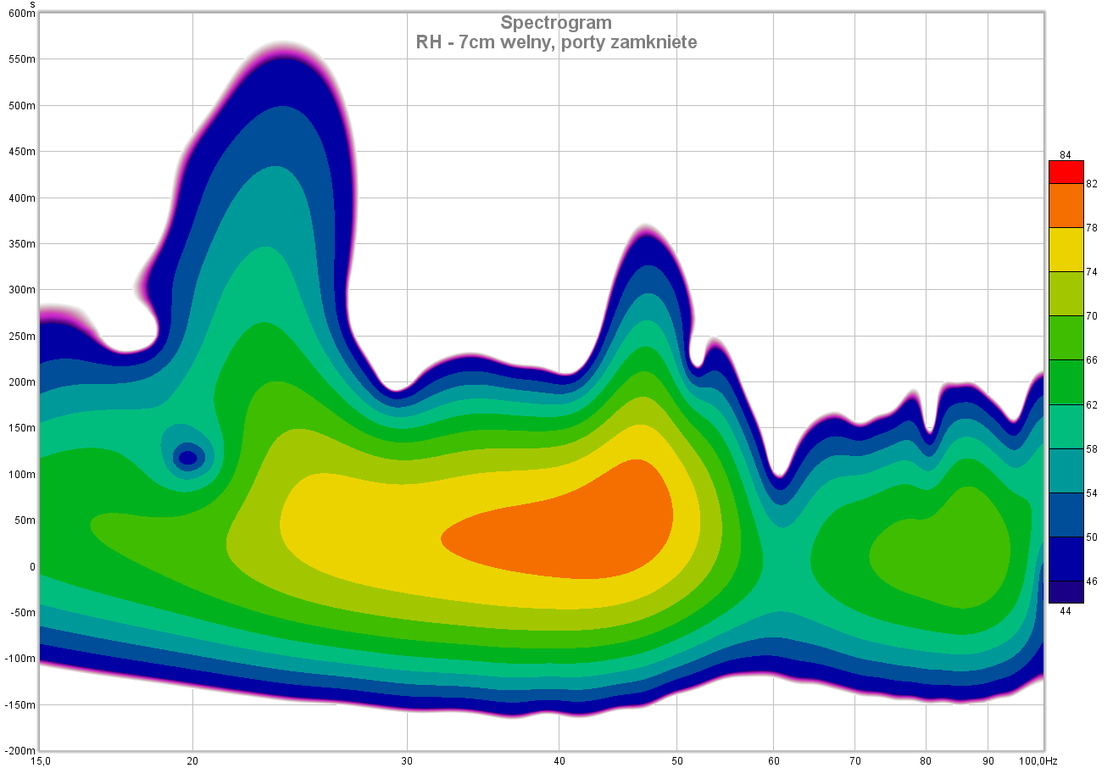

I jeszcze spektrogramy dla rezonatora z zamkniętymi portami i bez rur ale z szalikiem

3. Pytanie.

Dlaczego rezonator bez rur tak skutecznie i szerokopasmowo skrócił czas pogłosu dla niskich częstotliwości? Jak taki zaprojektować, bo przy takich skrzynkach i portach o średnicy 50mm i długości 18mm ni jak nie zbliżamy się do takiego pasma (prędzej w okolice 50hz).

4. Ile, o jakiej średnicy i jakich długich, wykonać portów, jak i czym wypełnić wspomniane skrzyneczki aby najefektywniej skróciły czas pogłosu w okolicach 24hz? Jakieś rady?

Bedzie 4 takie pudła, część komór poszczególnych pudeł będę stroił na wyższe częstotliwości - okolice 50Hz i 70Hz. Ale niektóre chciałbym na okolice 24Hz.

Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Za dużo przegródek, przez co masz zbyt mała kubaturę względem otworu żeby łapnąć 24Hz.

[dawidjj]

Jak to rozumieć? O którą opcję chodzi?

1) źle nastrojony rezonator (dla wymiarów 215 x 500 x 235 wewnętrznych pudła i portu o średnicy wew 47mm i długości 320 rezonans wypada nie w okolicach 23-25Hz?).

2) źle dobrana konfiguracja wymiary pudła(objętość) - średnica portu (lepiej byłoby np. mniejszą średnicę i krótszy port?).

3) tutaj lepiej zadziała jeden duży rezonator o objętości V niż "n" mniejszych o objętościach sumujących się do V (do niedawna byłem przekonany, że jest odwrotnie - pudła powinny być sztywne i o wymiarach nieprzekraczających jakiejś tam części długości fali o częstotliwości na która stroimy).
