[Paweł1578]

Witam.

Panowie wiem że nie tutaj ten temat ale chce podłączyć do mojego "sana" gramofon (Micro seiki dd6) i szukam przedwzmacniacza (nie nowy z sklepu bo tam musiałbym położyć na ladę z 2k) i nie koniecznie na lampach, myślałem o wykonaniu na Burson Audio Supreme Sound V5i lub coś podobnego. Na razie znalazłem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mieliście przyjemność budowy przedwzmacniacza gramofon owego i czy moglibyście coś polecić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Posiadam pre gramofonowe Actidamp MK4  DIY ale bez budy i sprawne w całości, będę się pozbywał  :) (rezygnuje z Vinyla)

[McGyver]

22 minuty temu, Paweł1578 napisał:

z sklepu bo tam musiałbym położyć na ladę z 2k) i nie koniecznie na lampach

O lampowym za 2k, nawet z drugiej ręki, to raczej tylko pomarzyć.



23 minuty temu, Paweł1578 napisał:

myślałem o wykonaniu na Burson Audio Supreme Sound V5i lub coś podobnego. Na razie znalazłem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mam pustą pCB do tego phonoclone gdybyś chciał.



24 minuty temu, Paweł1578 napisał:

Mieliście przyjemność budowy przedwzmacniacza gramofon owego i czy moglibyście coś polecić?

Zbudowałem lampowy phonostage. Gra kapitalnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Mam takie podstawkowe i wersje podlogowa na linii transmisyjnej...tu jest cakiem ok opisane..

http://www.enjoythemusic.com/magazine/equipment/1101/lothxbs1.htm



http://www.tnt-audio.com/casse/lothx-bs1_e.html

Edytowane 2 Stycznia 2020 przez Moontan

[Paweł1578]

W dniu 2.01.2020 o 15:44, McGyver napisał:

Mam pustą pCB do tego phonoclone gdybyś chciał

McGyver, chciałbym.

Możesz dać mi na email ([email protected]) kwotę i namiary do przelewu?

[Ricambi]

W dniu 7.12.2019 o 12:51, Kris_54701 napisał:

niewiele drożej, a przesyłkę miałem w cenie, wiec wychodzi w cenie mundorfa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Poniżej 100 uF w cenie 70zł, zaczynam się zastanawiać nad wywaleniem elektrolitów z zasilacza i katod lamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Link do Miflexa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeszcze taniej można kupić MKP MANT w Rezystory Net, 100uF kosztuje 49 zł.

I jeszcze taniej Mant MKP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Stycznia 2020 przez Ricambi

[Kris_54701]

te 400V to tak na pograniczu przebicia jest. Mam jednego już za dlawikami wiec tam troche bezpieczniej jest.

[Lisor]

... kondensatory powinny wytrzymać pełne napięcie nieobciążonego zasilacza / nie pobiera się z niego prądu /.

Drugi kondensator filtra Pi w zasilaczu powinien mieć takie same napięcie pracy jak pierwszy. Tyle teoria. W praktyce jest jak wyjdzie?.



[Paweł1578]

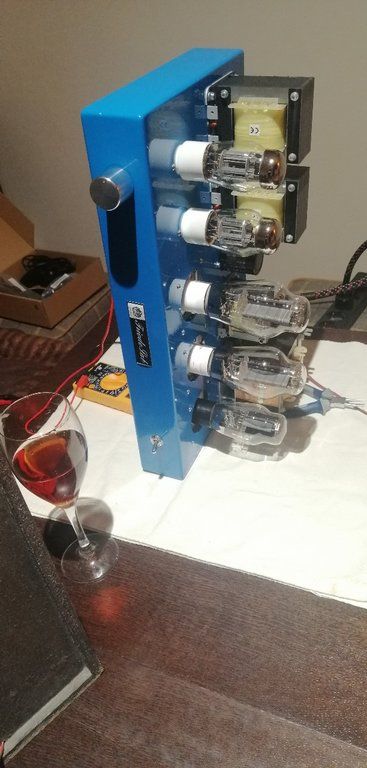

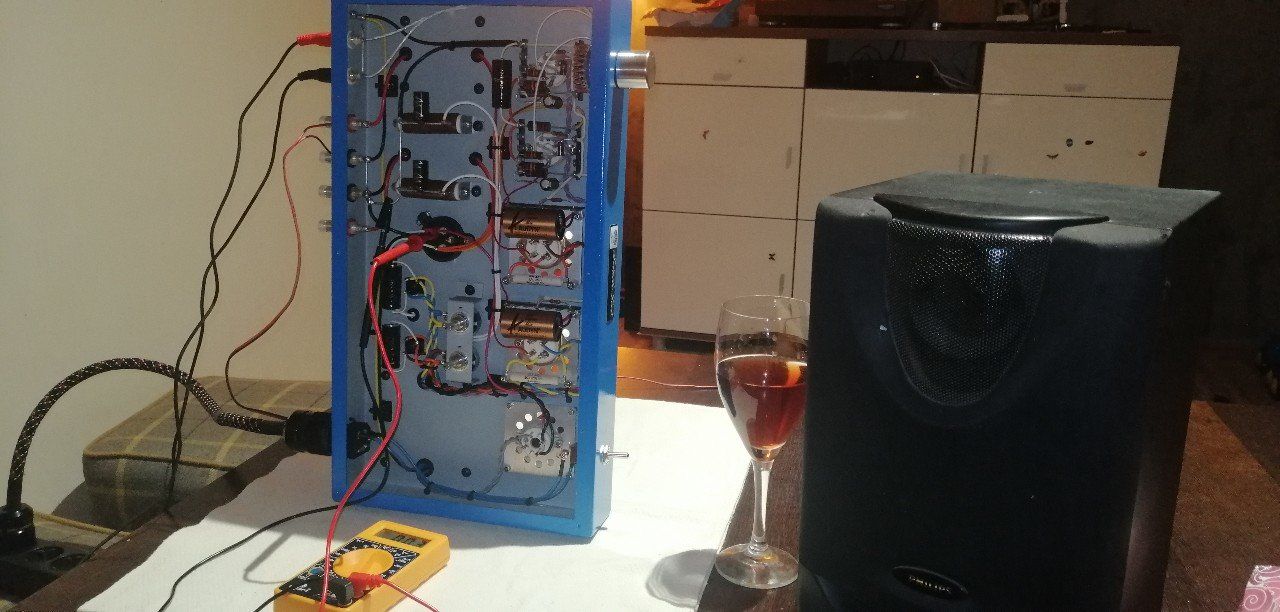

Właśnie oblewm sukces na 99% (a dla czego tylko na 99% to później) uruchomiony.

Na początku na "sucho" bez lampy prostowniczej z podłączonym głośnikiem (takim do testów), przedźwięku siecowego brak. Potem z kompletem lamp i o zgrozo buczy jak diabli. Na szczęście zapomniałem wyregulować potencjometry. Na trafie głośnikowy bliżej TS lekki przedźwięk taki tyci tyci. Na drugim dalszym od TS prawie cisza jak makiem zasiał. Szkoda tylko, że na osłonach na transformatorów jeszcze lakier dobrze się nie utwardził bo już bym chętnie sprawdził jak będzie z nimi na tym TG bliżej TS. Później prześlę zdjęcie z schematem i pomiarami prądu. A ja mi się uda to film z tym moim "buczeniem"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Urodny

[front247]

Bardzo fajny dizajn...prostota a jednoczesnie czuć klase ..fajnie to wyszło choc sam kolor obudowy nie jest zbyt vintage to jednak pasuje ?

[Paweł1578]

19 minut temu, front247 napisał:

Bardzo fajny dizajn...prostota a jednoczesnie czuć klase ..fajnie to wyszło choc sam kolor obudowy nie jest zbyt vintage to jednak pasuje ?

Podobał mi się kolor i kształt obudowy taki jak tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  zdjęcia na samym dole (tego niebieskiego) i tak starałem się zrobić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

o brzmieniu coś  napiszesz?

[Paweł1578]

5 godzin temu, Kris_54701 napisał:

o brzmieniu coś  napiszesz?

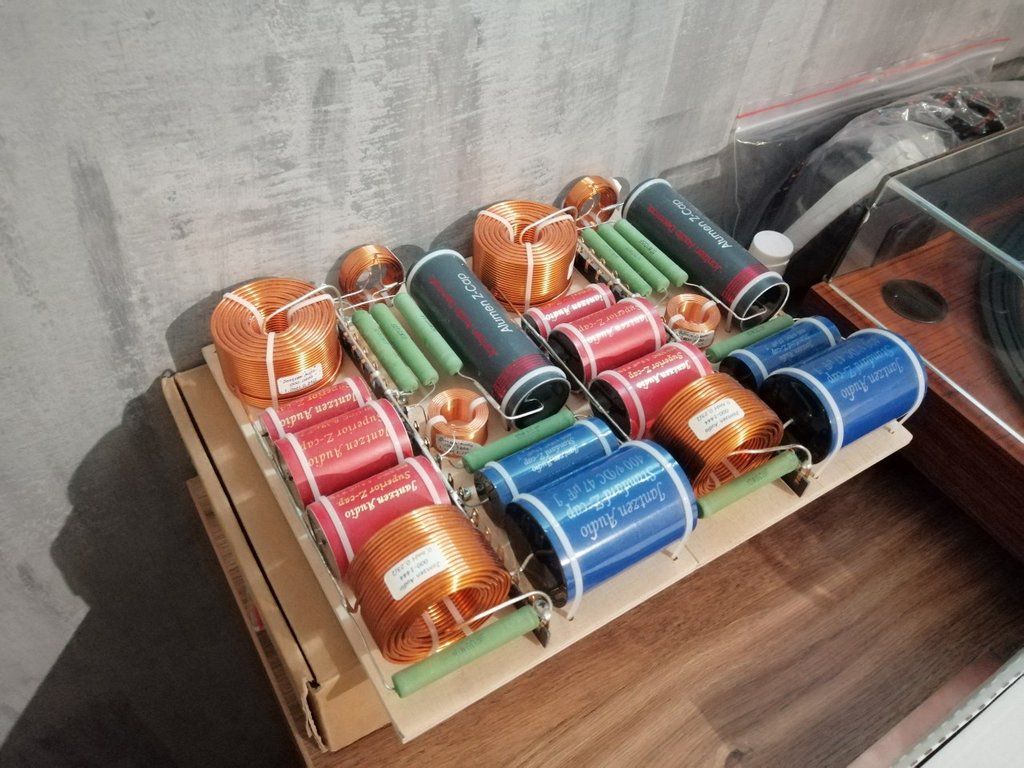

O brzmieniu napisze, ale na razie wygląda ono tak, więc trudno coś powiedzieć





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

55 minut temu, Paweł1578 napisał:

O brzmieniu napisze, ale na razie wygląda ono tak, więc trudno coś powiedzieć







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prawdę mówiąc nie rozumiem co robisz.

Ale wydaje mi się że budujesz Porsche ( Sun ), w którym za hamulce ma robić spadochron...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Niezła skarbonka

[Paweł1578]

Pomiary (mam nadzieję że nie pomyliłem się przy opisywania kalału L i R)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

7 godzin temu, Paweł1578 napisał:

Pomiary (mam nadzieję że nie pomyliłem się przy opisywania kalału L i R)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... 270 V między anodą a katodą to trochę mało jak na taką lampę, przy takim napięciu dobrze działa 2A3 lub 6S4S. Wzmacniacz działać oczywiście będzie - prawidłowo i długowiecznie / czas życia lamp mocy /.

Oryginalnych schematów Sun-a jest bez liku, ten mi żywo przypomina wersję na mniejszych triodach. Dobrze byłoby mieć na anodzie  bezpieczne 350-380 V. Moc będzie większa, inny będzie rozkład zniekształceń. Powinno grać lepiej. Oczywiście wymaga to zmian konstrukcji zasilacza - inne napięcie transformatora itp. No i nie będzie to ten Sun.  Miłego i bezpiecznego słuchania ?.

A jak z przydźwiękiem od żarzenia. Nic nie buczy w głośniku ?

Siatka sterująca pierwszej połówki lampy 6SN7 pozbawiona rezystora łączącego ją z masą / tgz Rs1 - wartość jakieś 300-500 k. / Wg mnie to spory błąd...







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Stycznia 2020 przez Lisor

[McGyver]

2 godziny temu, Lisor napisał:

Siatka sterująca pierwszej połówki lampy 6SN7 pozbawiona rezystora łączącego ją z masą / tgz Rs1 - wartość jakieś 300-500 k. / Wg mnie to spory błąd...

Oryginalny Sun też tak ma:


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

2 godziny temu, Lisor napisał:

Siatka sterująca pierwszej połówki lampy 6SN7 pozbawiona rezystora łączącego ją z masą / tgz Rs1 - wartość jakieś 300-500 k. / Wg mnie to spory błąd

Jakie znaczenie ma taki rezystor?

[MariuszZ.]

12 minut temu, Kris_54701 napisał:

Jakie znaczenie ma taki rezystor?

Chodzi o to by potencjał masy docierał na siatkę czyli, żeby siatka miała potencjał niższy niż jest na katodzie.

[Kris_54701]

To chyba jako zabezpieczenie, bo takim rezystorem jest potencjometr.

[MariuszZ.]

2 minuty temu, Kris_54701 napisał:

To chyba jako zabezpieczenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

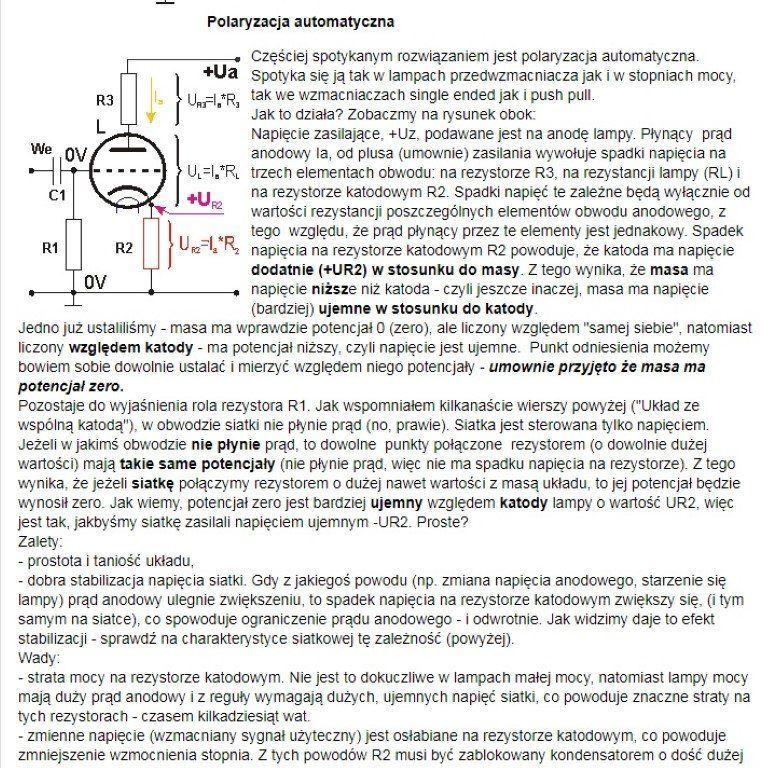

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) masz opis. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

Godzinę temu, McGyver napisał:

Oryginalny Sun też tak ma:


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

... nie spotkałeś się z błędnymi rozwiązaniami ?

A co będzie, jeśli potencjometr będzie miał tgz. niekontakt - czyli ślizgacz się odczepi ?

Co się wtedy stanie z wartością prądu płynącą przez lampę. Przecież doskonale wiesz, że przekroczy zakładaną?. I co, zadymi się z lekka / lampa /, czy nie  ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

10 minut temu, Lisor napisał:

I co, zadymi się z lekka / lampa /, czy nie  ?

no więc powtarzam, że to jako zabezpieczenie, bo w normalnych warunkach ten rezystornie będzie miał wpływu na pracę układu, poza promilowym spadkiem napięcia na siatce lampy.

[Lisor]

6 minut temu, Kris_54701 napisał:

no więc powtarzam, że to jako zabezpieczenie, bo w normalnych warunkach ten rezystornie będzie miał wpływu na pracę układu, poza promilowym spadkiem napięcia na siatce lampy.

... fajnie jest podać napięcie na anodę w sytuacji braku potencjometru w ogóle - programowo otwarte wejście, i braku Rs1 też w ogóle. Osobiście zrobiłem i zweryfikowałem pomiarami.

Szczególnie widowiskowe może być to w przypadku lamp mocy - miałem szczęście wytrzymały, bo ,,miękki zasilacz przysiadł ,,. Popełniłem oczywisty błąd?. Małe  lampy, mniejszy problem, też może... wybór należy do konstruktora?. Ja w każdym razie pradawnych ,,zaleceń,, przestrzegam.

Miłego lutowania.





[McGyver]

29 minut temu, Lisor napisał:

... nie spotkałeś się z błędnymi rozwiązaniami ?

A co będzie, jeśli potencjometr będzie miał tgz. niekontakt - czyli ślizgacz się odczepi ?

Co się wtedy stanie z wartością prądu płynącą przez lampę. Przecież doskonale wiesz, że przekroczy zakładaną?. I co, zadymi się z lekka / lampa /, czy nie  ?

A gdzie ja napisałem że to dobrze? Napisałem tylko że oryginał też tak ma.

[Kris_54701]

@Lisor ma rację. Nigdy nie podchodziłem w dłubaniu do kwestii bezpieczeństwa.

Mam zatem ogromną prośbę do wszystkich czytających wątek, o wszelkie wskazówki mające na celu poprawę brzmienia, jak i bezpieczęństwa użytkowania tytułowego wzmacniacza.

[Lisor]

7 minut temu, McGyver napisał:

A gdzie ja napisałem że to dobrze? Napisałem tylko że oryginał też tak ma.

... wychodzi na to, że w pewnych aspektach oryginalny schemat może mieć błędy ?  Wg mnie tak. Ten schemat to skrzyżowanie układu połączeń dla lampy 2A3, 300B z lekką domieszką 6BGcoś tam i wtrąceniem ruskiej 6S4S. Te wszystkie lampowe kombinacje są nieszkodliwe poza tą jedną ? A może są inne. Np fajowe? działanie części wstępnej, zrobiłem i zrezygnowałem.

Nie, to nie możliwe. Nie poprawiajmy oryginała ?, przecie napisali, że to Suncośtam z Japonii.

W sumie uważam, że nawet w tej wersji warto go zrobić, zadziała od razu, lampa 300B na pewno mnie padnie. Dajmy mały rezystorek 470 K do masy i zapominamy o kłopotach.
