Sun Audio SV-2A3 - Klonowanie

[Kris_54701]

Wszystkie trzy wzmacniacze jakkie mam teraz na półce, korygowałem rezystorami. W dwóch poprzednich wystarczyły szeregowe rezystory 50-70 Ohm. W przypadku Suna musiał być zastosowany typowy dzielnik napięcia, bo sam rezystory w szereg nic nie zmieniał.

[przemak]

Wszystkie trzy wzmacniacze jakkie mam teraz na półce, korygowałem rezystorami. W dwóch poprzednich wystarczyły szeregowe rezystory 50-70 Ohm. W przypadku Suna musiał być zastosowany typowy dzielnik napięcia, bo sam rezystory w szereg nic nie zmieniał.



Przecież różnica tylko w wartości rezystorów...

[Kris_54701]

Na spokojnie zajmę się tym rezystorem katodowym 2a3. Jest 18 Ohm różnicy co dla 750 Ohm daje ponad 2% różnicy i o tyle właśnie ten kanał różni się od drugiego.

[Piotrek83]

Kris parowanie elementów między kanałami to podstawa. Zawszę kupuję je w większej ilości i dobieram z jak najlepszą dokładnością.

[Kris_54701]

Wszystko na nic, jeśli prawie wiekowe lampy mają rozjazdy, a tylko w takie warto inwestować.

[dwadi]

Wszystko na nic, jeśli prawie wiekowe lampy mają rozjazdy, a tylko w takie warto inwestować.



Kris nie wiem, nie znam się, a nie da się rozwiązać tego problemu z głośności potkiem balansu ?





Wysłane z iPad za pomocą Tapatalk

[Kris_54701]

jakoś bardziej ufam rezystorom. Ten dzielnik napięcia działa jak potencjometr. Zapewne po wymianie lamp trzeba będzie znów zmieniać ich wartości, ale to sama frajda przewietrzyć lutownicę.

[dwadi]

Ale mimo wszystko taki potencjometr też można rozważyć ;)



Wysłane z mojego MI 8 przy użyciu Tapatalka





[Kris_54701]

Ale mimo wszystko taki potencjometr też można rozważyć ;)



Wysłane z mojego MI 8 przy użyciu Tapatalka

W Mancie v5 również mam rezystory w jednym z kanałów. Może ciut mniej słyszę na jedno ucho, a może po prostu tanie potencjometry mają rozbieżności.



Na Tripath ta2022 również. Potencjometry od jednego sprzedawcy i oba mają spore rozbiegi. Ten w sunie ma 10 kOhm różnicy między kanałami. A przecie Alps!

[jurek]

Na spokojnie zajmę się tym rezystorem katodowym 2a3. Jest 18 Ohm różnicy co dla 750 Ohm daje ponad 2% różnicy i o tyle właśnie ten kanał różni się od drugiego.



Rezystancja rezystorów katodowych nie musi byś identyczna. Ważny jest jednakowy prąd lamp.

Edytowane 18 Października 2018 przez jurek

[Kris_54701]

Najlepsze w tym wzmacniaczu jest to, że im ciszej tym głośniej.

[Kris_54701]

Jako że robię analogowkę na lampach, to korzystając z wolnej chwili zasililem grzanie 6sn7 stałym prądem z niskoszumowego zasilacza, czekającego na 6n1p-ew.

Dźwięk jakiś taki jednostajny, monotonny, bez życia. Niby taki sam, ale jakiś taki nudny. Powrót na grzanie AC znów ożywił wzmacniacz.

Może to placebo, a może coś w tym jest.

[Gość JanF]

Jako że robię analogowkę na lampach, to korzystając z wolnej chwili zasililem grzanie 6sn7 stałym prądem z niskoszumowego zasilacza, czekającego na 6n1p-ew.

Dźwięk jakiś taki jednostajny, monotonny, bez życia. Niby taki sam, ale jakiś taki nudny. Powrót na grzanie AC znów ożywił wzmacniacz.

Może to placebo, a może coś w tym jest.

Zgadza się, miałem tak samo, można się położyć na grzaniu DC lamp.

[zjj_wwa]

Jeśli grzać AC, to od razu powstanie pytanie: jaką liczbą kilohertzów.

[Kris_54701]

Jak do tej pory tylko 50 Hz.

[Kris_54701]

Po wymianie prostownika na nowy 5U4GB Elektro Harmonix błyski ustały. Wzmacniacz gra równie dobrze jak przed tem.

W komplecie z lampową analogowką DACa rozwinął skrzydła.

[Kris_54701]

Za namową kolegi Arturq wywaliłem kondensatory 100 uF z katody pierwszej połówki 6sn7 i zdecydowanie to jest dobre posunięcie. Dźwięk nabrał życia, jest więcej szczegółów, lepsza dynamika, wzmacniacz gra równiej w całym paśmie.



Co jeszcze można poprawić w tej konstrukcji?

[zjj_wwa]

Co jeszcze można poprawić w tej konstrukcji?

Wszystko.

[Kris_54701]

Obudowa zostaje

[Kris_54701]

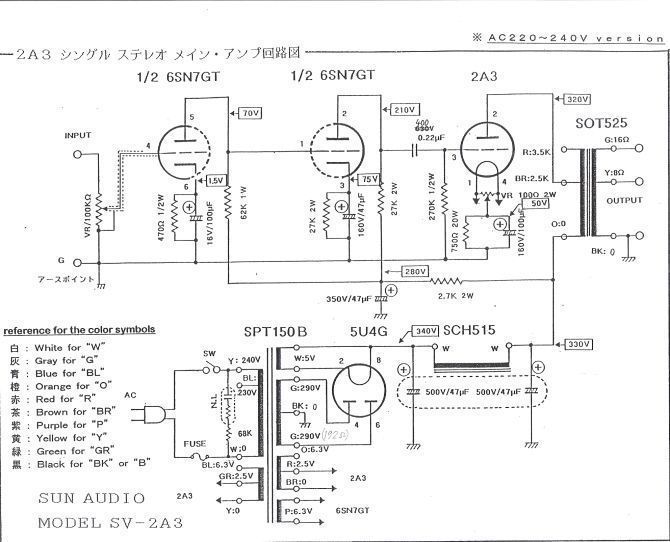

czy w katodzie drugiej połówki lampy 6sn7 i lampy mocy mogę wstawić kondensator Mundorf ECap z napieciami 100V DC i 35V AC? Jak duże napiecie zmienne może być w tych miejscach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Zmierzone na tych kondensatorach jest 47 i 72V DC. Napięcia AC albo go nie ma, albo mój miernik tego nie potrafi zmierzyć. Czy to oznacza, że mogę tam te Mundorfy 35V AC/100V DC zaaplikować?

[Valvencore]

Bardzo fajna strona, ale prawie pięć stówek za oryginalny kondensator SunAudio nie dam. Pewnie i tak pod tą nalepką jest jakaś elna albo nichicon.

Właśnie nie, nie jest to ani Elna ani Nichicon ani nawet nic konstrukcyjnie zbliżonego. Sęk w tym, że to nie jest kondensator elektrolityczny, lecz foliowy.

Oczywiście można szukać zamienników. Kondensatorów silnikowych na przykład. Jednak w tym przypadku pojawia się pytanie, jak to będzie brzmieć?

Ja osobiście nie wiem, nie próbowałem ich podmieniać w Sun Audio SV2A3 który stoi u mnie.

[Valvencore]

6,3 jak wyprostujesz mostkiem to da 8,82 VDC 6,3V x 1.4 = 8,82 VDC to tak z teorii.



Nie za bardzo. 6,3-1,4=4,9

4,9x1,41=6,909

To tak z teorii.

Te 1,4V to typowy spadek napięcia na dwóch przewodzących diodach prostowniczych z mostka (zawsze przewodzą jednocześnie dwie z czterech, a ponieważ są połączone szeregowo, to spadki się sumują).

[Kris_54701]

Właśnie nie, nie jest to ani Elna ani Nichicon ani nawet nic konstrukcyjnie zbliżonego. Sęk w tym, że to nie jest kondensator elektrolityczny, lecz foliowy.

Oczywiście można szukać zamienników. Kondensatorów silnikowych na przykład. Jednak w tym przypadku pojawia się pytanie, jak to będzie brzmieć?

Ja osobiście nie wiem, nie próbowałem ich podmieniać w Sun Audio SV2A3 który stoi u mnie.

Zapodalem wielkie foliowce od Miflexa. Gra to rewelacyjnie w świetle ostatniego AVS

[bielszczak]



Zapodalem wielkie foliowce od Miflexa. Gra to rewelacyjnie w świetle ostatniego AVS

Ale co konkretnie i w którym miejscu ?

[Kris_54701]

Mowa tu o kondesatorach filtrujących za prostownikiem. W Sunie jest jeden podwójny. 7 mnie dwie wielkie tuby po 47 uF 600v. Dodatkowy dławik i jeszcze fura kondensatorów. Mimo wszystko po rozkręceniu wzmacniacza po za połowę zaczyna coraz głośniej buczeć.



Jest to Brum trochę 50 Hz i mniej więcej na tym samym poziomie 100 Hz. Próbowałem zmieniać prowadzenie kabli, mam symetryzacje żarzenia dla 6sn7, próbowałem je nawet żarzyć DC z zasilacza na płytce od kolegi Bikerbo. Regulacja symetryzacji dla 2a3 też nic nie daje.

Mam 100 dB kolumny, rozkręcam więc lampę do Max 1/3 na potencjometrze, co jest jeszcze w zakresie ciszy wzmacniacza.

[McGyver]

Sun SV-2A3 jest w zasadzie końcówką mocy. Nie wiem po co tam dali te regulatory głośności, chyba tylko po to żeby się lepiej sprzedawał. Lepiej niż solo gra z właściwie dobranym przedwzmacniaczem. Najlepiej lampowym.

[Kris_54701]

Mam DACa z wyjściem lampowym. Borykam się też z problemem ustawienia głośności obu kanałów. Leczę to rezystorem na czinczu do masy. Te dwa potencjometry mają wyeliminować niedopasowanie elementów.

Jak wiadomo sun jest sprzedawany jako kit i nie wiadomo jak bardzo ktoś przysmaży dany rezystor.

[Kris_54701]

Zamówiłem te Mundorfy 35VAC/100VDC, ale niech że się ktoś wypowie czy mogę je zastosować w katodzie, gdzie DC jest 75V.

[zjj_wwa]

Zamówiłem te Mundorfy 35VAC/100VDC, ale niech że się ktoś wypowie czy mogę je zastosować w katodzie, gdzie DC jest 75V.

Tak.
