Najlepsza antena radiowa FM

[Bobcat]

Przejrzyj:

www.dipol.com.pl

Katalogi PDF

TV-SAT

[Marcin1806]

Przeglądałem, przeglądałem.

Myślę, że zastosuje dwie anteny dookolne, pasywne, każda na osobną polaryzację:

1. Polaryzacja H (która z tych anten będzie najlepsza ?) :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Polaryzacja V - Sonus SV Total.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Anteny połączone zwrotnicą/sumatorem/rozgałęźnikiem masztowym - tylko którym ?

Znalazłem takie:

- RIP-2/1F 5-862 MHz,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- RSI-02Ms 47-862MHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy zastosowanie dwóch osobnych anten będzie lepszym rozwiązaniem niż ta, jedna antena: Dipol 1RUZ PM B

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Którą antenę na H wybrać i którą zwrotnicą to połączyć ?? Chyba, że jest jakaś lepsza zwrotnica - to proszę o podpowiedz.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marek.pap]

Najprostszym rozwiązaniem jest podwójna antena z ostatniego linka. Masz odbiór z polaryzacją H i V na jednej antenie.

[Marcin1806]

Nie kwestionuję, że najprostszy sposób to jedna antena o dwóch polaryzacjach. W tej "podwójnej" antenie z linka, moje wątpliwości budzi tylko ta pionowa antenka a dokładnie mówiąc jej skuteczność i wykonanie. Szukając najlepszego rozwiązanie (nie najprostszego) pomyślałem o zastosowaniu dwóch osobnych anten, które stworzą podobny układ z tą różnicą, że zamiast tej wątłej antenki na V z Dipola 1RUZ PM B będzie antena pionowa z prawdziwego zdarzenia na V. Do poziomej polaryzacji antena pozostaje bez zmian - dookólna. Czyż takie rozwiązanie nie będzie najlepsze pod względem jakości odbieranego sygnału ? Nie jestem specjalistą w tych sprawach, ba, w ogóle się na tym nie znam dlatego zadaje takie pytania tu na forum gdzie mogę w jakimś tam stopniu liczyć na odpowiedz specjalistów lub osób, które przerobiły już ten temat w swoich systemach.



[Marcin1806]

Czy jest możliwość, jak to zrobić i jakiego urządzenia użyć by pionową antenę Sonus SV Total odbierającą w polaryzacji V i H pozbawić polaryzacji horyzontalnej ?

Przepraszam za post pod postem.

[marek.pap]

Ta antena nie odbiera jednocześnie w polaryzacji H i V. Przy ustawieniu pionowym odbiera w polaryzacji V, a przy poziomym ustawieniu odbiera w polaryzacji H (ale kierunkowo, nie dookólnie).

[Marcin1806]

6 godzin temu, marek.pap napisał:

Ta antena nie odbiera jednocześnie w polaryzacji H i V. Przy ustawieniu pionowym odbiera w polaryzacji V, a przy poziomym ustawieniu odbiera w polaryzacji H (ale kierunkowo, nie dookólnie).

Między innymi tu>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ale i na innych stronach jest napisane co innego. Wprowadzają potencjalnych klientów w błąd i narażają się na zwroty z powodu niezgodności towaru z opisem ?

Czy przy zastosowaniu SV Total połączonej  zwrotnicą z anteną dookólną o polaryzacji horyzontalnej np tej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  może wystąpić "nakładanie" się na siebie sygnału FM lub jakieś inne zakłócenia ? W pewnym sklepie mi tak powiedzieli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Siatka nadajników FM i ich częstotliwości jest tak rozplanowana, by nie nakładały się zasięgi poszczególnych nadajników o zbliżonych częstotliwościach. Inna sprawa, że (parę lat temu było o tym na AS głośno) jest podobno wiele nielegalnych nadajników Radia Maryja, a ich operatorzy mają gdzieś w.wym. zasady.

[marek.pap]

20 godzin temu, Marcin1806 napisał:

Czy przy zastosowaniu SV Total połączonej  zwrotnicą z anteną dookólną o polaryzacji horyzontalnej np tej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  może wystąpić "nakładanie" się na siebie sygnału FM lub jakieś inne zakłócenia ?

Anteny o dookólnej charakterystyce oprócz sygnału użytecznego z nadajnika odbierają również zakłócenia z innych kierunków niż nadajnik. Dlatego najlepiej jest stosować anteny kierunkowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[costa brava]

najlepiej z tunerem z dwoma wejściami np Denon tu-s10

kupic 2 niezależne anteny i rozstawic jak sie chce

[Marcin1806]

W dniu 2.08.2019 o 22:40, costa brava napisał:

najlepiej z tunerem z dwoma wejściami np Denon tu-s10

kupic 2 niezależne anteny i rozstawic jak sie chce

Mój tuner ma tylko jedno wejście. Myślę właśnie o dostawieniu drugiej anteny dookólnej o polaryzacji horyzontalnej ale z zastosowaniem zwrotnicy/sumatora, który pozwoli mi na doprowadzenie sygnału do odbiornika jednym kablem. Dlaczego dookólna ? Bo w zasięgu od 14 do 59 km mam parę nadajników, z których chciał bym odbierać sygnały a miejsce na maszcie jest ograniczone do max dwóch anten FM. Możecie mi polecić dobrej jakości zwrotnicę/sumator do połączenia dwóch anten radiowych ?

[porlick]

Hermetyczny, ze złączkami F, firmy Telmor.

[costa brava]

to zawsze gorsze rozwiązanie niz tuner dwuglowicowy...zwrotnica nie dość ze tłumi sygnał to jeszcze musi byc kazde wejście na jakis konkretny zakres częstotliwości...dlatego są zwrotnice np uhf/vhf, uhf/fm..a o zwrotnicach fm/fm nie słyszałem

[porlick]

Bo tu nie o zwrotnicę chodzi, a o sumator. Taki z dwoma "równoprawnymi" wejściami i jednym wyjściem. Dla nadajników odleglych o ok 20 km każdy (w sytuacji autora wątku) tlumienie 3 dB  praktycznie nie będzie grało żadnej roli.

[Marcin1806]

W dniu 4.08.2019 o 21:02, porlick napisał:

Hermetyczny, ze złączkami F, firmy Telmor.

Czy Telmor, o którym piszesz to ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli jakiś inny to podaj nazwę.

Chciał bym by sumator miał możliwość doprowadzenia napięcia wzmocnienia sygnału chociaż na jedną z anten. Co myślisz o tych sumatorach:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Który z w/w będzie najlepszym wyborem, czy nie ma znaczenia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Mam chyba tego z pierwszego linku. Nie jestem całkiem pewien, bo jak 10lat temu założyłem go na maszcie, do tej pory działa bezawaryjnie i od tamtego czasu go nie widziałem.

Mam obie anteny pasywne, więc nie musiałem kombinować z zasilaniem. Tobie też nie radzę robić aktywnych- masz za blisko nadajniki.

[Marcin1806]

5 godzin temu, porlick napisał:

Mam chyba tego z pierwszego linku. Nie jestem całkiem pewien, bo jak 10lat temu założyłem go na maszcie, do tej pory działa bezawaryjnie i od tamtego czasu go nie widziałem.

Mam obie anteny pasywne, więc nie musiałem kombinować z zasilaniem. Tobie też nie radzę robić aktywnych- masz za blisko nadajniki.

A czy możesz zdradzić jakie masz anteny ? Główny nadajnik nadający w polaryzacji horyzontalnej mam 14 km w linii prostej ale parę dni temu zamontowałem SV Total (dookólna V i H), którą chciałem "wysupłać" dwie dodatkowe stacje radiowe nadawane w polaryzacji wertykalnej z dwóch innych nadajników w odległości: 20,23 km, ERP 3Kw i 57,79 km, ERP1kW. Co do tej bliższej odległości jest ok ale ta druga trochę szumi więc myślę nad wzmocnieniem sygnału na tej antenie - może będzie ok (metoda prób i błędów). Na najbliższy nadajnik 14 km, nadający tylko w H chcę dokupić osobną antenę i tu zastanawiam się nad kierunkową Yagi :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie wiem czy nie za duża, lub dookulną Televes-a.

Co do tłumienia sygnału to przy dwóch antenach FM wyglądało by to następująco: sumator na maszcie dla dwóch anten FM ok 4dB + zwrotnica Sat/FM, która jest już zamontowana na tej linii 4dB + gniazdo końcowe 1dB + złącza kompresyjne max 1 - 1,5dB to wychodzi maksymalnie 10 - 11dB straty.

Antena pasywna dla najbliższego nadajnika powinna dać radę ale sv total dla tych nadajników w dalszej odległości to bez wzmocnienia może już okazać się bezużyteczna.

Co myślisz o takim rozwiązaniu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Sierpnia 2019 przez Marcin1806

[porlick]

Na zakres FM mam dipol zwinięty, chyba firmy Dipol ?, natomiast na dvbt Yagi, ale nie pamiętam producenta. Obie tylko z symetryzatorami. Nadajniki radiowe mam trochę dalej, ale dvbt jest ok 16-18km ode mnie. Z obu anten przez sumator, jednym przewodem sygnał idzie do centralki i rozdziela się na 4 gniazda. Radio- sygnał na wskaźniku prawie max, tv odbiera stabilnie.

[Marcin1806]

16 minut temu, porlick napisał:

Na zakres FM mam dipol zwinięty, chyba firmy Dipol ?, natomiast na dvbt Yagi, ale nie pamiętam producenta. Obie tylko z symetryzatorami. Nadajniki radiowe mam trochę dalej, ale dvbt jest ok 16-18km ode mnie. Z obu anten przez sumator, jednym przewodem sygnał idzie do centralki i rozdziela się na 4 gniazda. Radio- sygnał na wskaźniku prawie max, tv odbiera stabilnie.

FM, to która z nich:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W jakiej odległości, +/- masz do nadajników FM ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slaaawek]

Jest jakaś bardzo dobra antena FM pokojowa?

[porlick]

Wszystkie są do d...

Tylko zewnetrzna- chyba, że masz odpowiednio zorientowaną ścianę, to na szafę wrzuć dipol prosty, pełnowymiarowy, będzie jako tako odbierać.

[slaaawek]

Jakiś przykład takiego dipolu?

[porlick]

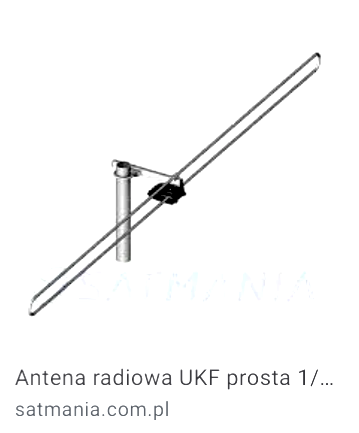

Na jednej ilustracji dipol zwiniety- dookólny, na drugiej prosty, który wymaga ukierunkowania na nadajnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiscie obie anteny wymagają dobrego symetryzatora, na zakres fm i porzadnego przewodu z wtykiem (polecam f-my Telmor).

Żadnych wzmacniaczy- tylko psują sygnał.

Ten zwinięty wisi u mnie od lat, sprawdza się znakomicie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nikonman]

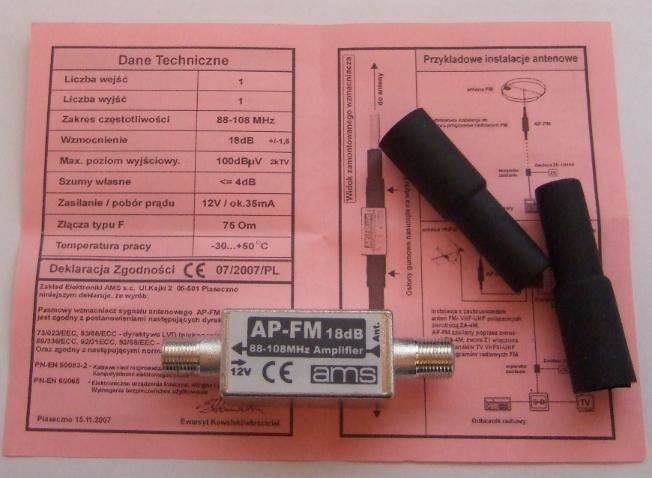

Mam na balkonie taką: Antena radiowa Dipol 1RUZ PM B ze wzmacniaczem AMS AP-FM 18dB z zasilaczem regulowanym.Aby ograniczyć szumy -nap. 3V. Sprawuje się bardzo dobrze.Mieszkanie w bloku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TAtomicus]

Mieszkam jakieś 3 km od Pałacu Kultury (WAW). Ale okna wychodzą na drugą stronę. A z kolei Konstancin jest z 15km dalej.

Do tunera FM (tunerów) mam podłączone (w pokoju) tylko anteny typu drut. Generalnie nie jest źle, ale niektóre stacje (np. Classic FM) działają słabiej zwłaszcza w dzień.

Dorosłem do zakupu anteny zewnętrznej, mogę ją postawić na balkonie. Rozumiem, że nie ma przeiwskazań do podłączenie dwóch odbiorników do jednej anteny?

Jak wyszlo z lektury internetu, potrzebny mi zwykły dipol, stawiany pionowo. Albo zwijany. Jaka jest w praktyce różnica?
i czy można prosić o wskazanie konkretnych modeli?

[Bukaj]

3 minuty temu, TAtomicus napisał:

Mieszkam jakieś 3 km od Pałacu Kultury (WAW). Ale okna wychodzą na drugą stronę. A z kolei Konstancin jest z 15km dalej.

Do tunera FM (tunerów) mam podłączone (w pokoju) tylko anteny typu drut. Generalnie nie jest źle, ale niektóre stacje (np. Classic FM) działają słabiej zwłaszcza w dzień.

Dorosłem do zakupu anteny zewnętrznej, mogę ją postawić na balkonie. Rozumiem, że nie ma przeiwskazań do podłączenie dwóch odbiorników do jednej anteny?

Jak wyszlo z lektury internetu, potrzebny mi zwykły dipol, stawiany pionowo. Albo zwijany. Jaka jest w praktyce różnica?
i czy można prosić o wskazanie konkretnych modeli?

Pionowo czyli antena kierunkowa

Zwijana czyli antena dookólna.

Najlepsza jest ta pierwsza , bo idzie precyzyjnie ustawić na słabszy nadajnik.

Druga zbiera ci wszystkie stacje dookoła jak sama nazwa wskazuje.





[TAtomicus]

W Warszawie mam:

1/ – RTCN Warszawa „PKiN” (iglica Pałacu Kultury i Nauki)

/2/ – RCN Warszawa „Raszyn” (maszt Radiowego Centrum Nadawczego w Raszynie)

/3/ – Warszawa „B. Rondo 1” (dach budynku B wieżowca "Rondo 1" przy rondzie ONZ)

/4/ – Warszawa „Marriott” (dach Centrum LIM (pot. Hotel Marriott) przy Alejach Jerozolimskich)

/5/ – Warszawa „Budynek WTT” (dach Warsaw Trade Tower przy ul. Chłodnej)

/6/ – Warszawa „ul. Dereniowa” (dach bloku mieszkalnego przy ul. Dereniowej 4 na Ursynowie)


Większość rozgłośni, które odbieram to nadajniki 1, 3, 4, 5. To u mnie mniej więcej z tego samego kierunku.

Ale Radio Pogoda jest z Raszyna.

Czyli dla mnie z całkiem innej strony.


Czyli dipol prosty odpada?

Edytowane 8 Marca 2022 przez TAtomicus

[Bukaj]

2 godziny temu, TAtomicus napisał:

W Warszawie mam:

1/ – RTCN Warszawa „PKiN” (iglica Pałacu Kultury i Nauki)

/2/ – RCN Warszawa „Raszyn” (maszt Radiowego Centrum Nadawczego w Raszynie)

/3/ – Warszawa „B. Rondo 1” (dach budynku B wieżowca "Rondo 1" przy rondzie ONZ)

/4/ – Warszawa „Marriott” (dach Centrum LIM (pot. Hotel Marriott) przy Alejach Jerozolimskich)

/5/ – Warszawa „Budynek WTT” (dach Warsaw Trade Tower przy ul. Chłodnej)

/6/ – Warszawa „ul. Dereniowa” (dach bloku mieszkalnego przy ul. Dereniowej 4 na Ursynowie)


Większość rozgłośni, które odbieram to nadajniki 1, 3, 4, 5. To u mnie mniej więcej z tego samego kierunku.

Ale Radio Pogoda jest z Raszyna.

Czyli dla mnie z całkiem innej strony.


Czyli dipol prosty odpada?

Jak masz te stacje w poblizu to powinny również one odbierać przy użyciu anteny kierunkowej. Taka bym Tobie polecił

[TAtomicus]

No, pisałem -  nadajniki w odległości ok. 3 km. Powiedzmy 3-8. Ale Raszyn to raczej 15. To blisko, czy nie?

[Bukaj]

Dość blisko. Dużo zależy też od tego z jaką mocą nadaję stacja radiowa.

Przy dookolnej może dobrze nie odbierać radio z Raszyna. Mogą pojawiać się zakłócenia, choć nie muszą. Nic konkretnego o tej stacji i reszcie nie wiem....
