Szukam wykonawcy montażu przestrzennego wysokiej klasy, we wzmacniaczu lampowym.

[jello]

Jak w temacie. Posiadam wszystkie części, projekt, działające urządzenie. Chcę to przenieść do nowej obudowy i zmontować według zasad sztuki - schludnie, estetycznie, bez przydźwięku, z prawidłowo poprowadzoną masą i właściwym rozlokowaniem elementów. Czy ktoś jest gotowy się podjąć tego zadania, oczywiście odpłatnie? Referencje są mile widziane.

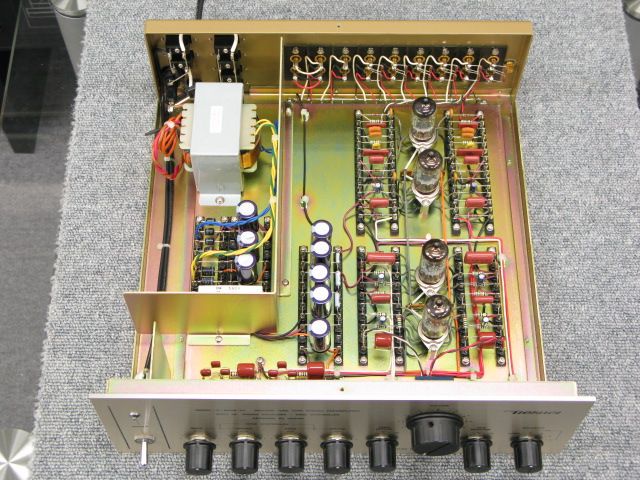

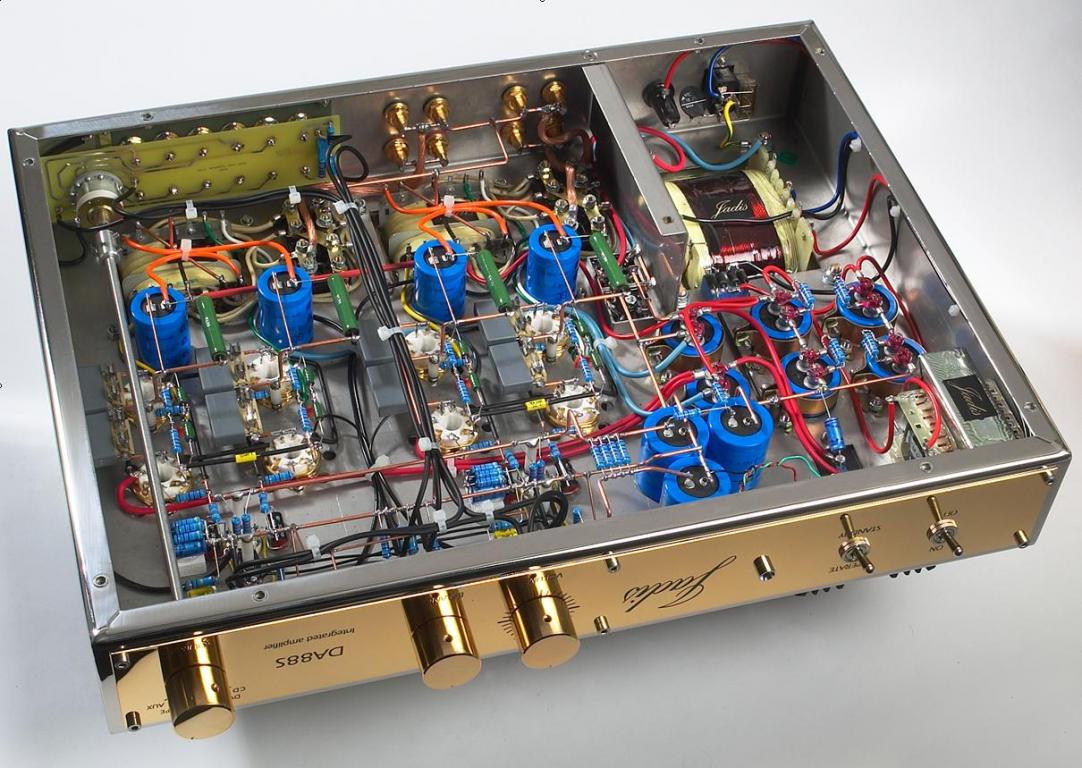

Oto przykłady montażu jaki mnie interesuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jello]

Oj , słabiutko... nie ma tu żadnego mistrza?

[zelo7]

Mistrzowie pewnie są .ale taki montaż jest potwornie czasochłonny ,więc nie każdy mistrz ma czas na taką zabawę . Poza tym

jeżeli ktoś się skusi to będzie kosztowało kupę kasy.

[moltos]

Oto przykłady montażu jaki mnie interesuje:

To już zahacza o sztukę a teraz mamy czasy produkcji masowej. Także jakby nie patrzeć to lampa na PCB to dla mnie niestety schamienie.

[krisabc]

Zobacz jak to robi Piotr z Triody i może napisz do niego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Miałem okazję przerabiać kiedyś wzmacniacz haiku i potwierdzam, montaż staranny na najwyższym poziomie, niezwykle przejrzysty, z dużą dbałością o szczegóły.

[bmxmen]

Montaż w taki sposób nie raz wyklucza tzw wykonanie zgodnie z sztk. Np prowadzenie masy w gwiazdkę, najkrótsze drogi sygnału. Wszystko też zależy od ilosci miejsca, skomplikowania. Sam marzyłem aby wykonać w taki sposób wzmacniacz, więc wykonałem dwie duże obudowy. Koniec końcem mam dwie duże i pełne obudowy, wzmacniacz tak się rozbudowal że trzeba było niektóre rzeczy upchnąć. Byle nie kosztem dźwięku. No i mam dwie budy 100kg razem..

[jello]

Hmmm....też tak trochę pomyślałem. Czasami przemyślany "pierdolnik' może być lepszy.

[bmxmen]

Np skrócone drogi połączeń. Zwykle zasilacz musi być jak najbliżej odbiornika, kondensatory katodowe itp. skomplikowany wzmacniacz będzie ciężko tak wykonać. A może w pełnej sztuce nawet i się nie da.



Akurat przykłady co podałeś nie są dobre. Jeden wzmacniacz prostej budowy z małą ilością elementów, drugi według mnie mnie jest wykonany zgodnie z sztk, mamy przedłużona drogę sygnału. U mnie sygnał wejściowy idzie po kolei gniazda, przełącznik, drabinka, 1stopien,driver i lampa mocy. Tak też są ustawione te elementy w obudowie.

[moltos]

Ależ to bardzo proste. Wystarczy kilka minut i po robocie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Takie ładnie (dla oka) ułożone komponenty to tylko w powtarzalnych urządzeniach.

Niestety, jak napisał kolega Bmxmen, porządek wzrokowy kłóci się z optymalnym prowadzeniem kabli i ułożeniem podzespołów.

Nie oznacza to, że nie może ładnie wyglądać optymalnie poprowadzona topologia.

Może, ale to dużo czasu (próby...) i pieniędzy...



Po robocie znajdzie się wielu "znafcóf" aby zdyskredytować urządzenie zarówno od strony estetycznej, jak i brzmieniowej...



Na przykładowych fotkach to żaden montaż przestrzenny. To zwykły montaż powierzchniowy co najwyżej w więcej niż jednej warstwie.

Montaż przestrzenny to przewody i podzespoły umieszczone we wzajemnych optymalnych relacjach geometrycznych co powoduje pozorną plątaninę... ale wyłania się z niej logika...



Na Forum są wątki, gdzie pokazane są buble. Dotyczy to przede wszystkich niechlujnego lutowania, byle jakiego prowadzenia przewodów (nieoptymalnego i nieestetycznego) i byle jakiego a wręcz nieprawidłowego ułożenia podzespołów.

[jello]

Którego montażystę byś polecił? Zależy mi na łatwym dostępie do elementów żeby w razie potrzeb samemu tuningować brzmienie.

[bc_leszcz]

Którego montażystę byś polecił? Zależy mi na łatwym dostępie do elementów żeby w razie potrzeb samemu tuningować brzmienie.



Żaden szanujący się wykonawca nie będzie budował z myślą o tym, żeby tobie było łatwo to później przerabiać.



Taki montaż jest niezwykle czasochłonny, zatem kosztowny i w swojej ostatecznej formie powstaje już urządzenie które już zostało dopracowane, po zbudowaniu wielu prototypów - ma zostać stworzone zgodnie ze sztuką i działać bezawaryjnie przez wiele lat.



Będę śledził ten wątek, ale obstawiam że nic z tego nie wyjdzie, jeśli już znajdziesz potencjalnego wykonawcę to oferta cenowa Cię zabije ... ale może ja się mylę a Ty masz rację ....

[jello]

Dziękuję za tą porcję defetyzmu. W następnych wpisach proszę tylko o konkrety.

[bmxmen]

Skoro kolega zbudował już działający prototyp to proponuję zamieścić zdjęcia, jak i schemat który ułatwi podjąć decyzję, będzie wiadomo jak bardzo urządzenie jest skomplikowane.

[jello]

Chcę zrobić 2 stopniową końcówkę na C3M/300B. W tej chwili mam integrę z pierwszym stopniem na 6SN7 SRPP. Pre będze w oddzielnej obudowie co uprości konstrukcję końcówki.



[slawek213]

Ja bym poszedł do jakieś szkoły w zakresie elektroniki lub podobnych i porozmawiał z nauczycielem od warsztatów.



Polutować to nie problem. Tylko uruchomić i znaleźć byka walniętego w układzie. Bo wiesz, jak pomylisz polaryzacje elektrolita to jebnie jak granat i smrodu kupa. No ale chyba to na dzień dzisiejszy powinny mieć jakiś spaw po którym sie rozwala obudowa.

[bmxmen]

Według mnie pre to dodatkowe proszeniensie o problemy, kolejna możliwość zrobienia błędu.Do tego dochodzą kolejne połączenia sygnału, dłuższa droga. Według mnie Nie Jest to według sztuki.

[jello]

No tak ale oddzielne zasilanie dla sekcji pre to zaleta a to trudno zrobić w jednej obudowie.

[bmxmen]

Jak dla mnie to muszą być dwie obudowy, jedna zasilacz z pierwszą częścią filtrująca i wzmacniacz z wystarczającym wzmocnieniem żeby nie było pre potrzebne.

[jurek]

Jak w temacie. Posiadam wszystkie części, projekt, działające urządzenie. Chcę to przenieść do nowej obudowy i zmontować według zasad sztuki - schludnie, estetycznie, bez przydźwięku, z prawidłowo poprowadzoną masą i właściwym rozlokowaniem elementów. Czy ktoś jest gotowy się podjąć tego zadania, oczywiście odpłatnie? Referencje są mile widziane.



Oto przykłady montażu jaki mnie interesuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,



Można zapytać usera eescaflowne, czy podejmie się takiej roboty.

Słuchałem i oglądałem kilka jego konstrukcji- wszystkie zrobione z największą starannością i zgodnie ze sztuką.

Sprzęt w trakcie montażu jest na bieżąco mierzony pod kątem szumów, brumu i zniekształceń.

User buduje głównie zaawansowane lampowce do słuchawek elektrostatycznych gdzie żadna lipa nie przejdzie.

Przykładowe zdjęcie montażu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jello]

Dziękuję, obejrzę.

[Gość JanF]

W dniu 27.06.2017 o 13:33, jello napisał:

Jak w temacie. Posiadam wszystkie części, projekt, działające urządzenie. Chcę to przenieść do nowej obudowy i zmontować według zasad sztuki - schludnie, estetycznie, bez przydźwięku, z prawidłowo poprowadzoną masą i właściwym rozlokowaniem elementów. Czy ktoś jest gotowy się podjąć tego zadania, oczywiście odpłatnie? Referencje są mile widziane.



Oto przykłady montażu jaki mnie interesuje: ,



Przeglądam różne linki związane z montażem przestrzennym i tak trafiłem na twój temat, powiedz Jello (bo już czasu trochę minęło), co wyszło ostatecznie?

Na zdjęciach podałeś bardzo zaawansowane realizacje, tego nie wymyśli się z lutownicą w ręce,  zespół projektowy od montażu włożył trochę wysiłku i czasu w opracowanie procedur montażowych ... a potem to już z górki - tak to widzę.

[Kris_54701]

Czy te elementy pasywne nie powinny byc jak najblizej lamp?

[KrisNext]

W dniu 27.06.2017 o 13:33, jello napisał:

Jak w temacie. Posiadam wszystkie części, projekt, działające urządzenie. Chcę to przenieść do nowej obudowy i zmontować według zasad sztuki - schludnie, estetycznie, bez przydźwięku,

Napisałem ci PW... nie wiem czy nie dostałeś wiadomości czy temat już nie aktualny?
