DC Bloker do końcówek mocy

[Marcin Wielgus]

Rozumiem, że Masz problem z brumieniem/buczeniem we wzmacniaczu czy końcówce?
Najpierw przed wydaniem kasy na ''hi-endowy'' dc-blocker sprawdź co powoduje że burczy. Czasem pomaga dokręcenie śrub rdzenia trafa, czasem podłożenie pod trafo podkładki gumowej/silikonowej/tekturowej itp. Można również podłożyć podkładki sylomerowe pod trafo lub pod nóżki całego urządzenia z uwzględnieniem ciężaru klocka.
Eliminacja składowej stałej jest kolejnym etapem prób jak nie pomogą sprawy mechaniczno-wibracyjne.

Dobre rady. Będę musiał zajrzeć do środka . Mam dzielone pre od końcówki mocy i każdy klocek ma osobne zasilanie . W kolumnach cisza. To brum od trafo.
Podłączyłem pożyczonego Tomanka . W zasilaniu do końcówki mocy ucichło jakieś 70% buczenia. W zasilaniu od pre jakieś 40-50 %. Duuuza poprawa.
Teraz muszę posłuchać czy to jakość wpływa na dźwięk. Oby nie negatywnie.


Wysłane z iPhone za pomocą Tapatalk

[kontomatiego]

Tomanek TAP 8 z DC Blockerem jest na sprzedaż.

[Marcin Wielgus]

Tomanek TAP 8 z DC Blockerem jest na sprzedaż.

Jaka cena ?


Wysłane z iPhone za pomocą Tapatalk

[Tal]

Według starej sprawdzonej zasady końcówki mocy bezposrdnio w ścianę na resztę toru porządna listwa wystarczy i podstwa - przed jakąkolwiek zabawą sprawdzić czy jest poprawna polaryzacja na wyjściu każdego kabla.

Edytowane 4 Kwietnia 2021 przez Tal

[Gość]

4 godziny temu, Tal napisał:

Według starej sprawdzonej zasady końcówki mocy bezposrdnio w ścianę

Pod warunkiem, że nie brumi.. a jak się posiada np. dwie końcówki, integrę, przedwzmacniacz, amplituner KD, nawet niektóre daki mają duże trafa,  subwoofer, wzmacniacz słuchawkowy, źródła, transporty, mosty cyfrowe, itd., a ma się jedno pojedyńcze lub podwójne gniazdo zasilające 230V, to  wtedy nie ma wyjścia tylko ''porządna listwa'' bez filtrów, a może z filtracją pasywną lub aktywną.. a w zasadzie to potrzebne są już często dwie listwy (np. u mnie) ze względu na ilość urządzeń. Dobieramy listwy czy tzw. kondycjonery wedle uznania, warunków, potrzeb, preferencji brzmienia itd.

To nie są proste, ani oczywiste, ani tanie rozwiązania techniczne ze względu na jakość, potrzeby, warunki, preferencje itp.

4 godziny temu, Tal napisał:

i podstwa - przed jakąkolwiek zabawą sprawdzić czy jest poprawna polaryzacja na wyjściu każdego kabla.

Jak najbardziej się zgadzam, warto się trzymać ustalonego schematu, ale niektóre klocki mogą zagrać lepiej w odwrotnej polaryzacji więc należy sprawdzać..

[Marcin Wielgus]

Miałem pożyczony od kolegi paro letni DC Blocker Tomanka. U mnie dobrą robotę robił. Kupiłem i .... Kurcze jakoś słabiej tłumi.
Możliwe to ?


Wysłane z iPhone za pomocą Tapatalk

[piotrek7]

2 godziny temu, Marcin Wielgus napisał:

Możliwe to ?

Możliwe. U mnie minimalnie zredukował buczenie końcówki mocy za to bardzo negatywnie wpłynął na jej brzmienie. Negatywny wpływ słyszalny przede wszystkim na basie. Bilans zysków i strat zdecydowanie na minus dla Tomanka. Dlatego ostatecznie wylądował w kuchni i filtruje prąd dla lodówki . Co prawda dzięki niemu kostki lodu nie są bardziej kwadratowe ale przynajmniej nie npsuje dźwięku

[Marcin Wielgus]

No i może smakują bardziej ? :)

U mnie jakoś nie psuje ale mam nieodparte wrazenie że ten stary AC Blocker albo miał wewnątrz inna konstrukcje alebo inne jakościowo komponenty. Albo i jedne i drugie.
Księgowi przeprojektowali ?
Bo poprostu gorzej działa


Wysłane z iPhone za pomocą Tapatalk

[piotrek7]

Ja w każdym razie dam szansę blokerowi od iFi audio gdy tylko trafi do sprzedaży. Do Tomanka całkowicie straciłem zaufanie

[Marcin Wielgus]

Ja w każdym razie dam szansę blokerowi od iFi audio gdy tylko trafi do sprzedaży. Do Tomanka całkowicie straciłem zaufanie

Daj znać jak się pojawi

Wysłane z mojego SM-T815 przy użyciu Tapatalka

[bruno67]

To działa mam Hegla H300 i oczywiście trafo brumiło, kupiłem DC bloker z firmy Toroidy za 340pln i wie zadziało, trafo milczy jak zaklęte, żadnej degradacji dźwięku, nie wierzyłem w cuda, a jednak....

[Leszek B]

Kiedyś robiłem eksperymenty z akcesoriami zasilającymi, w tym i DC-blokerami. Nie wiem jak to jest, ale u mnie i w mojej opinii, takie ustrojstwa przynosiły więcej szkód niż pożytku. Czy to będą blokery, czy litwy z fitrami u mnie zawsze wprowadzały rozjaśnianie dźwięku, zabierały dociążenie i plastykę. W blokerach robiłem eksperymenty z różnymi kondensatorami i faktycznie im większa bateria kondensatorów tym lepiej. Jednym pstryknięciem wyłącznika mogłem bloker włączyć i wyłączyć. Zawsze pominięcie blokera odbierałem jako lepszą opcję.
Uważam że dopuki nie ma składowej stałej w sieci, lepiej podłączyć się bezpośrednio do ściany. Przynajmniej wzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

Pewnie jak się da bez to po co komplikować ,

ale czasem trzeba , może instalacja kiepska np blok , ze starości transformatora, jego jakości

ja byłem zmuszony zadziałał 80% ? , bez końcówka jeździła :) po pokoju  , a już myślałem o zamówieniu transformatora bo zbyt skomplikowany nie jest i podłączenie łatwe ,więc te 500-700 zł bym poświęcił

[Gość]

Mam problem z pętlą masy, końcówka Rotel RB-1582mk2.

Szumią głośniki przy każdym preampie który ma zasilanie z sieci, podłączyłem jako pre iFi Audio Uno które zasilanie bierze z USB komputera i w głośnikach totalna cisza.

Czy jest jakaś listwa itp. co może wyeliminować tą pętle masy? Podłączyłem też TAGA PF 600 i zero efektu.

[Leszek B]

30 minut temu, MarcinStereo napisał:

Czy jest jakaś listwa itp. co może wyeliminować tą pętle masy?

Przy problemach z pętlami masy problemem nie jest listwa. Trzeba znaleźć bezpośrednią przyczynę powstawania pętli. Pośrednio być może pomóc jakikolwiek rozgałęźnik bez uziemienia.

[ASURA]

47 minut temu, MarcinStereo napisał:

Mam problem z pętlą masy, końcówka Rotel RB-1582mk2.

Szumią głośniki przy każdym preampie który ma zasilanie z sieci, podłączyłem jako pre iFi Audio Uno które zasilanie bierze z USB komputera i w głośnikach totalna cisza.

Czy jest jakaś listwa itp. co może wyeliminować tą pętle masy? Podłączyłem też TAGA PF 600 i zero efektu.

Zepnij uziemienie przedwzmacniacza do listwy przez taki opornik

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powinno podziałać na pętlę masy a uziemienie przez listwę dalej działa poprawnie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

8 minut temu, ASURA napisał:

Zepnij uziemienie przedwzmacniacza do listwy przez taki opornik

Właśnie bolec w preampie jest ale nie podłączony według danych producenta.

[ASURA]

4 godziny temu, MarcinStereo napisał:

Właśnie bolec w preampie jest ale nie podłączony według danych producenta.

Gniazdo do uziemienia obudowy pre jest?

[Gość]

42 minuty temu, ASURA napisał:

Gniazdo do uziemienia obudowy pre jest?

Jest

[ASURA]

19 minut temu, MarcinStereo napisał:

Jest

To spróbuj to gniazdo podłączyć z uziemieniem w listwie zasilającej

[sir.jax]

5 godzin temu, MarcinStereo napisał:

Właśnie bolec w preampie jest ale nie podłączony według danych producenta.

No to skąd pętla masy na pre?

[StachMuszel]

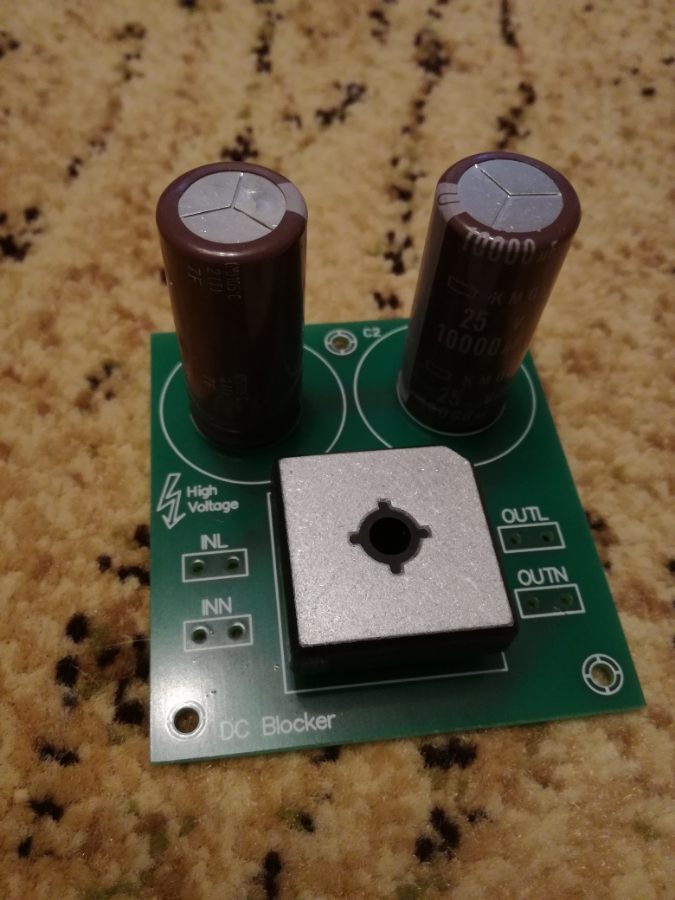

Panowie, mam DC Bloker Audiolaba. Producent deklaruje max. 600W na wyjściu. Klasyczny układ czyli mostek Graetza, dwa kondensatory 10000uF/16V przeciwsobnie i jakieś małe kondensatory przeciwzakłóceniowe.

Co stanowi w takim układzie o jego max. mocy wyjściowej? Chciałem zwiększyć ten parametr i nie wiem tak na prawdę co wymienić? Rozum podpowiada mi mostek prostowniczy na większy prądowo, ale czy mam rację?

Pozdrawiam.

[Marcin Wielgus]

36 minut temu, StachMuszel napisał:

Rozum podpowiada mi mostek prostowniczy na większy prądowo, ale czy mam rację?

wg mnie tak, ale niech sie fachowcy wypowiedzą

na jedna rzecz zwróć uwage - wielkość kondensatorów dobiera sie do wielkości trafo w koncówce mocy/wzmaku. ja kiedys miałem DCB tomanka i poprostu nie działał (nie o moc chodziło) a jak mi obecny tu na forum kolega zrobił (w poprzednich postach jest podany kto to) to pierwsze pytanie mi zadał o wielkosc trafo i wszystko cacy dziala.

co do swojedgo DCB chcesz podłączyć ?



[StachMuszel]

6 minut temu, Marcin Wielgus napisał:

wg mnie tak, ale niech sie fachowcy wypowiedzą

na jedna rzecz zwróć uwage - wielkość kondensatorów dobiera sie do wielkości trafo w koncówce mocy/wzmaku. ja kiedys miałem DCB tomanka i poprostu nie działał (nie o moc chodziło) a jak mi obecny tu na forum kolega zrobił (w poprzednich postach jest podany kto to) to pierwsze pytanie mi zadał o wielkosc trafo i wszystko cacy dziala.

co do swojedgo DCB chcesz podłączyć ?



Końcówka mocy AMC2N100 zamiennie z Yaqin MS-90B. Yaqin pobiera max. 400VA, ale AMC2N100 na pewno ponad 500VA (2x220W 4ohm).

Edytowane 13 Listopada 2023 przez StachMuszel

[mirfak]

Panowie, mam DC Bloker Audiolaba. Producent deklaruje max. 600W na wyjściu. Klasyczny układ czyli mostek Graetza, dwa kondensatory 10000uF/16V przeciwsobnie i jakieś małe kondensatory przeciwzakłóceniowe.
Co stanowi w takim układzie o jego max. mocy wyjściowej? Chciałem zwiększyć ten parametr i nie wiem tak na prawdę co wymienić? Rozum podpowiada mi mostek prostowniczy na większy prądowo, ale czy mam rację?
Pozdrawiam.

Ripple current kondensatorów.


Wysłane z Commodore 64

[StachMuszel]

Godzinę temu, mirfak napisał:

Ripple current kondensatorów.


Wysłane z Commodore 64

Możesz jaśniej? Dziękuję.

[szczypior88]

Prąd tętniący kondensatora

[StachMuszel]

10 minut temu, szczypior88 napisał:

Prąd tętniący kondensatora

No tak, to rozumiem 😉 ale jak to się ma do fizycznej konstrukcji i do mojego pytania: które elementy należy wymienić, aby zwiększyć max. moc wyjściową dc blokera? Same kondensatory? Jeśli tak to na jakiej pojemności i napięcie znamionowe?

[MariuszZ.]

Dla chętnych poznania tajemnic DCB pod

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) trochę tekstu do przetrawienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Wielgus]

Jeśli ktoś chce skorzystać z dobrze zaprojektowanego DCB który, jak już wcześniej napisałem "naprawdę działa" to podaje link :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Na zdjęciu chyba nawet mój.

Właściciel firmy bywa u nas na forum. Jakby ktoś miał pytania to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wiem że taki DCB też działa z dużą końcówka mocy u

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i jest kompletna cisza na trafo u nas obu więc konstrukcja sprawdzona.


Wysłane z iPhone za pomocą Tapatalk
