Power Cleaner by Yoshi_80 wersja trzecia

kolmen

Przez kolmen ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Macios Współtwórca

    Macios

    Opublikowano
    Opublikowano

    Czy wasze filtry bucza? Mój tak...



    Wysłane z mojego GT-I9195 przy użyciu Tapatalka





    Lubię to Lubię to ×

    Kenwood 5090,Rapsberry + Konwerter USB-I2S-SPDIF (JarekC)

    Lampucera + bufor GIC (praca własna), Creek Evo2, Epos M22i

    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano

    Takie pytanie:



    Moje elektrolity są mniejsze (gabarytowo) od waszych, chociaż mają te same parametry, czy ma to jakieś znaczenie?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    P.S. nie wiem jak wrzucić obraz...

    sprawdź jaki mają ESR oraz maksymalnie dopuszczalny prąd.



    Czy wasze filtry bucza? Mój tak...



    Wysłane z mojego GT-I9195 przy użyciu Tapatalka

    zalewałeś cewki czymś?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Macios Współtwórca

    Macios

    Opublikowano
    Opublikowano

    sprawdź jaki mają ESR oraz maksymalnie dopuszczalny prąd.



    zalewałeś cewki czymś?



    kleiłem klejem na gorąco oprócz jednej .... może ona ?

    Lubię to Lubię to ×

    Kenwood 5090,Rapsberry + Konwerter USB-I2S-SPDIF (JarekC)

    Lampucera + bufor GIC (praca własna), Creek Evo2, Epos M22i

    zjj_wwa Stały bywalec

    zjj_wwa

    Opublikowano
    Opublikowano (edytowane)
    kleiłem klejem na gorąco oprócz jednej .... może ona ?

    Mam trochę podobny problem z płytką prostownika wysokiego napięcia (inny projekt). Chyba się skończy tym że w całości zaleję jakimś woskiem, czy klejem na gorąco czy czymś. Edytowane przez zjj_wwa
    Lubię to Lubię to ×
    kolmen Kompan

    kolmen

    Opublikowano
    • Autor
    Opublikowano

    Schemat w załączniku

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Mikolaj Zmyslony Współtwórca

    Mikolaj Zmyslony

    Opublikowano
    Opublikowano

    uwzgledniajac bezpieczenstwo tak sie zastanawiam czy mozna nabyc to urzadzenie jako produkt gotowy? czy tylko dlubiac je samemu....?

    Lubię to Lubię to ×
    • 1 miesiąc później...
    wieniu26 Współtwórca

    wieniu26

    Opublikowano
    Opublikowano

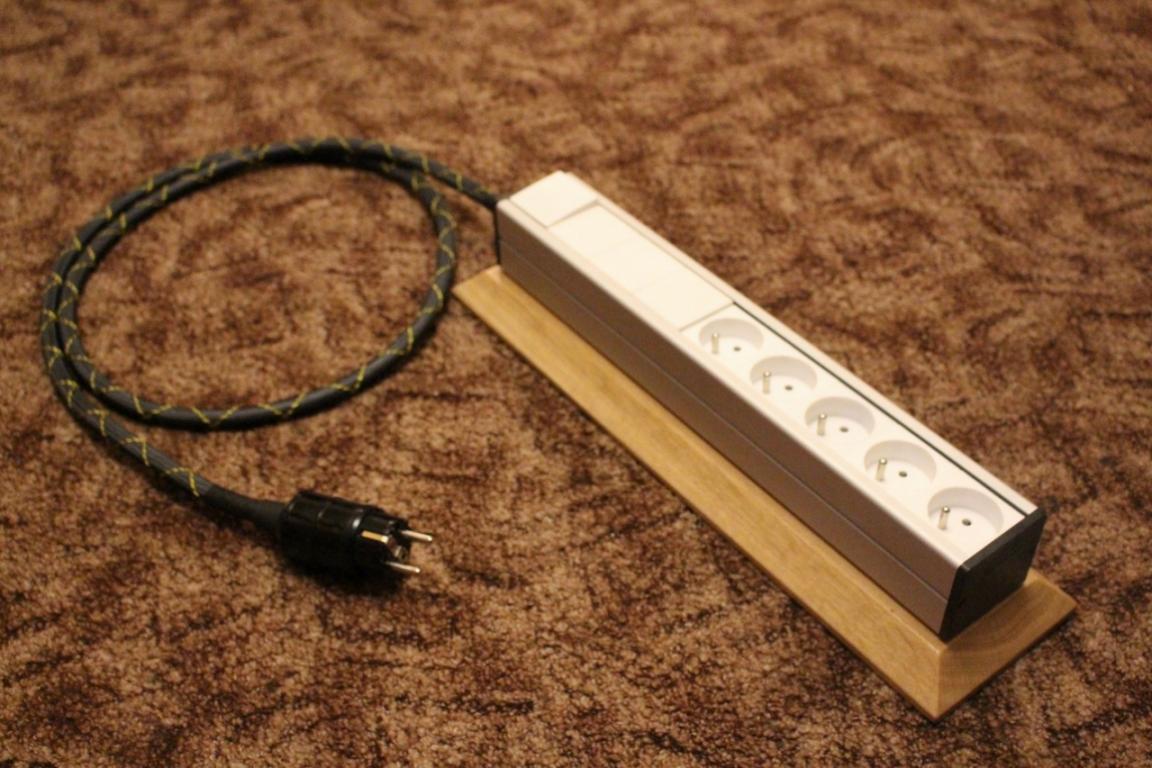

    Jak by ktoś reflektował to mam na zbyciu wersję poskładaną (ta na rdzeniach Wuerth z DC-blokerem i obudowa proszkowana na czarno).

    Lubię to Lubię to ×
    krzysiow122 Poszukiwacz

    krzysiow122

    Opublikowano
    Opublikowano

    Witam - troszę o kontakt na priv - Pozdrawiam



    Jak by ktoś reflektował to mam na zbyciu wersję poskładaną (ta na rdzeniach Wuerth z DC-blokerem i obudowa proszkowana na czarno).

    Lubię to Lubię to ×

    Monobloki DIY SET 300B/6SN7 kolumny DIY Audio Nirvana Super 10" i CASTLE ISIS CD Fonica CDF 002R Lenco L-75 - ART DJ II

    PC audio: HP 5740 Daphile -> DAC PCM 1794 + XMOS U8 + Raspberry pi 2 lub konwerter JarkaC -> DAC NOS Muse 4xTDA1543,

    • 3 tygodnie później...
    kolmen Kompan

    kolmen

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    Lista części wraz z linkami do tych które zamawiałem :

    1.komplet rdzeni z nawiniętymi cewkami

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Cewki zamawiałem u użytkownika allegro davidm18

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Same rdzenie można bez problemu u niego kupić :)

    2.kondensatory C2 , C3 : WIMA MPY2 22nF / 300VAC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ważne jest tylko aby były klasy Y2 na napięcie 300V

    3.kondensatory C3 , C4 : 2,2nF / 300VAC KEMET PHE850EA4220MA01R17

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Podobnie klasa Y2 na napięcie 300V ,

    4.kondensator C1 : 10nF

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Klasa X2 na napięcie wyższe niż 270V

    5.kondensatory C6 , C7 4700uF/16V

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Na pierwszy rzut kupiłem elektrolity Philips , nadają się każde na napięcia od 16V – polecam dobrych producentów

    ( przynajmniej nie spuchną po kilku latach  )

    6.diody D1 , D2 , D3 , D4 1N5406

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    7.transil D5 jednokierunkowy na napięcie minimum 300VAC , przykładowo

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    8.gniazdo bezpiecznika

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    9.bezpiecznik 3,15A

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    10.przełącznik

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    11.gniazdo kabla sieciowego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kolmen
    • Lubię to 1
    Lubię to Lubię to ×
    taz Poszukiwacz

    taz

    Opublikowano
    Opublikowano

    Kolmen, transil ma być dwukierunkowy, np taki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    kolmen Kompan

    kolmen

    Opublikowano
    • Autor
    Opublikowano

    Kolmen, transil ma być dwukierunkowy, np taki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Masz rację pomyliłem się :)

    Oczywiście powinno być : dwukierunkowy



    Witam,

    Jestem tu nowy i chciałbym się zapytać, czy byłaby jeszcze możliwość zamówienia takiej listwy?

    Pozdrawiam



    Zostało mi tylko kilka PCB

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    gucio. Entuzjasta

    gucio.

    Opublikowano
    Opublikowano

    Macie jakieś sprawdzone obudowy pasujące pod ten filtr i żeby nie były pieruńsko drogie ?

    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    • 3 tygodnie później...
    gucio. Entuzjasta

    gucio.

    Opublikowano
    Opublikowano

    Jak ktoś zainteresowany mam opcję F z wysyłką za 170zł do sprzedania

    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    • 3 miesiące później...
    • 3 tygodnie później...
    • Moderatorzy
    plastik1989 Wschodząca gwiazda

    plastik1989

    Opublikowano
    • Moderatorzy
    Opublikowano

    Chetnie odkupię jeszcze jeden komplet dla kolegi. Interesuje mnie tylko pełne pakiety płytka plus zestaw cewek.

    Lubię to Lubię to ×

    -----------------

    • 1 miesiąc później...
    Slawi7 Współtwórca

    Slawi7

    Opublikowano
    Opublikowano

    Nadal jestem zainteresowany listwą lub kompletem do własnego montażu ..

    Wiadomosc proszę kierować na PW..



    Pozdrawiam..

    Lubię to Lubię to ×
    kolmen Kompan

    kolmen

    Opublikowano
    • Autor
    Opublikowano

    Może jakieś zbiorowe zamówienie?

    Na dwie sztuki ? :)

    W tej chwili mam tylko dwie lub 3 sztuki PCB , zamawiania pozostałych części w najbliższym czasie nie podejmuję się

    Lubię to Lubię to ×
    TheMrPegaz Uczeń

    TheMrPegaz

    Opublikowano
    Opublikowano

    Cześć,



    Ja mam jeden komplet ze zbiorowego zamówienia:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (Opcja A - komplet części łącznie z obudową), który mogę odstąpić.



    Cena jak w zamówieniu - 200 + KW - szczegóły na PW.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    sms Współtwórca

    sms

    Opublikowano
    Opublikowano

    czy ktoś już wpadł na to :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    "Tak w skrócie, układ powstał do pomiaru prądu nasycenia cewek. Docelowo chciałem zmierzyć ile prądu można puścić przez cewki z filtru Yoshiego

    ......prąd nasycenia ok 90 mA!!! Niestety ta cewka z tym rdzeniem kompletnie nie nadaje się do filtra dla wzmacniacza mocy do kolumn głośnikowych....."

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.

    • Biuletyn

      Chcesz być na bieżąco ze wszystkimi naszymi najnowszymi wiadomościami i informacjami?
      Zapisz się

    • KONTO PREMIUM

    • Ostatnio dodane opinie o sprzęcie

      Przez PIOTR K.

      Przez PIOTR K.

      Przez PIOTR K.

      Ostatnio dodane opinie o albumach

    • Najnowsze wpisy na blogu

    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.

    Ok, wyłączyłem
    Nie chcę
