Przełącznik Audio - dwa wzmacniacze (kolumny) na jeden zestaw kolumn (wzmacniacz)

sybic

Przez sybic ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    moltos Kompan

    moltos

    Opublikowano
    Opublikowano

    Pamiętajmy o jednym, że wyjście z lampowca jest przez transformator. Jak nie daj Boże sygnał z tranzystorowego przy przełączaniu wyjść dostanie się na uzwojenie wtórne lampowego (np 8ohm) to na pierwotnym otrzymamy wysokie napięcie, które może uszkodzić lampy.

    Ciechomir Entuzjasta

    Ciechomir

    Opublikowano
    Opublikowano



    Projekt PCB





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Sybic?



    Przez Twój schemat i opis płytki z elementami moja znajomość układów elektronicznych wzrosła o 100%

    Mam pytanko. W powyższym linku "opis.gif" masz zamontowane obok siebie dwa gniazda RJ45. Czy dobrze mi się wydaje, że one są zdublowane i wystarczyłoby w zupełności jedno?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    Są zdublowane. Służy do podłączenia następnego, identycznego układu (już bez zasilacza) który robi to samo np. z tylnymi głośnikami.

    Ja tak mam. W razie coś można podłączyć też do trzeciego układu, od centralnego i suba.

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Ciechomir Entuzjasta

    Ciechomir

    Opublikowano
    Opublikowano

    A może być tak, że jednym RJ45 załączę zasilanie do styku 1, a w drugim RJ45 do styku 2. Wtedy można sterować górnymi przekaźnikami lub dolnymi. Dobrze to rozgryzam?



    Masz może taką płytkę na zbyciu, może być bez elementów?

    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    A może być tak, że jednym RJ45 załączę zasilanie do styku 1, a w drugim RJ45 do styku 2. Wtedy można sterować górnymi przekaźnikami lub dolnymi. Dobrze to rozgryzam?

    Tak. To trywialny układ.

    Masz może taką płytkę na zbyciu, może być bez elementów?

    Akurat nie, ale termotransferem za 30 złociszy możesz mieć. Na PW mogę dać namiary.

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Ciechomir Entuzjasta

    Ciechomir

    Opublikowano
    Opublikowano

    Akurat nie, ale termotransferem za 30 złociszy możesz mieć. Na PW mogę dać namiary



    Poproszę na PW.

    Napisz jeszcze jakie powinienem nabyć przekaźniki żeby się sprawdziły przy dość dużych głośnikach pod lampą (głośniki to KEF 105/3)

    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    PCB jest pod RELPOL RM84-2012-35-1012

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Ciechomir Entuzjasta

    Ciechomir

    Opublikowano
    Opublikowano

    Sybic?



    Widzę na płytce, ze masz dwa rezystorki. Co to za rezystory i jaka ich rola?



    Wcześniej proponowane było obciążenie rownolegle do kolumn celem uzyskania pracy wzmacniacza lampowego zawsze pod obciążeniem. Czy taki dodatkowy opornik nie wpłynie negatywnie na jakość dźwięku ?





    Wysłane z iPhone za pomocą Tapatalk

    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    Te rezystory są do LED informujących co jest co jest załączone.



    A rezystor dociążający raczej nie wpłynie na brzmienie.

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    • 1 rok później...
    Artur Rogowski Nowicjusz

    Artur Rogowski

    Opublikowano
    Opublikowano

    Gdy są dwa wzmacniacze i jedna para kolumn to jest mały problem



    można kupić

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ale moim zdaniem jakoś tego produktu jest wątpliwa, cena też jak z kosmosu tym bardziej, że wewnątrz

    jest tylko mechaniczny przełącznik, który robi za styki.

    Problemem jest połączenie bo nie zawsze mamy tak długie kable.



    Jako, że jakiś czas temu, w innym wątku wspomniałem, że mam swój selektor i lepszy i że poproszono mnie,

    abym coś takiego komuś wykonał wklejam tu trochę informacji o tym trywialnym urządzeniu,

    bo wykonywać dla kogoś mi się nie chcę :)



    Selektor składa się z 2 części - obwodu wykonawczego z przekaźnikami, umieszczonego z tyłu wzmacniaczy,

    zwykle niewidoczny gdzieś w gąszczu przewodów

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    i sterowania, czyli przełącznika na kabelku :)

    Układ sterowania można zostawić w obwodzie wykonawczym, a sterować pilotem - dlaczego nie.

    Ja tam mam :)

    Wykorzystałem popularny sterownik

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Schemat trywialny






    Ale co będzie gdy podczas przełączania przez moment wszystkie przekaźniki dostaną zasilanie?

    Wzmacniacze będą jakby pracować w trybie równoległym. Co się wtedy stanie.. nie wiem.



    Dlatego dla pewności lepiej jest wykonać ten układ, który na 100% wyeliminuje nam sytuacje

    w której We1 i We2 będzie jednocześnie zwarte z Wy






    Fotki :



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Układ zdalnego sterowania w tymczasowej obudowie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Projekt PCB



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Zastosowane elementy w projekcie to :



    Przekaźniki to RELPOL RM84



    Gniazda RJ45 i takie :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Terminale głośnikowe te :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Czy Kolega Sybic nie wykonałby mi takiego przełącznika na dwa wzmacniacze. moje umiejętności elektroniczno - konstrukcyjne niestety ograniczają się tylko do trzymania lutownicy w prawym ręku

    [email protected]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • 1 miesiąc później...
    hp13 Poszukiwacz

    hp13

    Opublikowano
    Opublikowano

    Witam, a moze mo ktos powiedzec czym sie kierowac przy zakupie odpowiedniego przekaznika?

    ten bedzie ok?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    policzylem, ze zrobienie takiego przelacznika ktory bedzie sterowany automatycznie z trigger-a z ampli bedzie kosztowal 50E (same materialy tyle wyniasa: 16 babanow, 12 terminali, ten przekaznik, przewod, gniazdo i kabel JACK (do triggera))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    SONY HW55, DENON PMA-2020AE + Cambridge Audio 751R, Monitor Audio: GX200, GX50, GXC150, Silver W12, Oppo BDP-95 (ISO), Mede8er 600X3D, DAC Nostromo 5 & wzm. Nostromo, Denon AH-D7200, BT: qudelix5k & 10kg kabli wszelakiej maści 🙂

    • 9 miesięcy później...
    melodyman Poszukiwacz

    melodyman

    Opublikowano
    Opublikowano

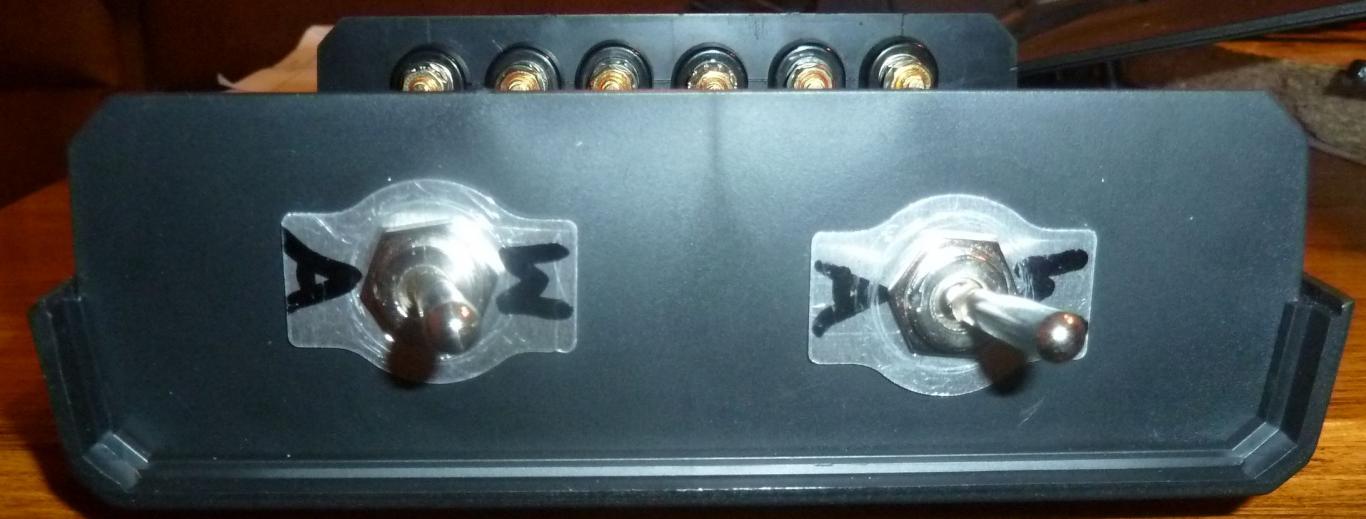

    ja dziś zrobiłem prosty przełącznik pasywny, oparty na dóch przełącznikach na każdy kanał po jednym.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

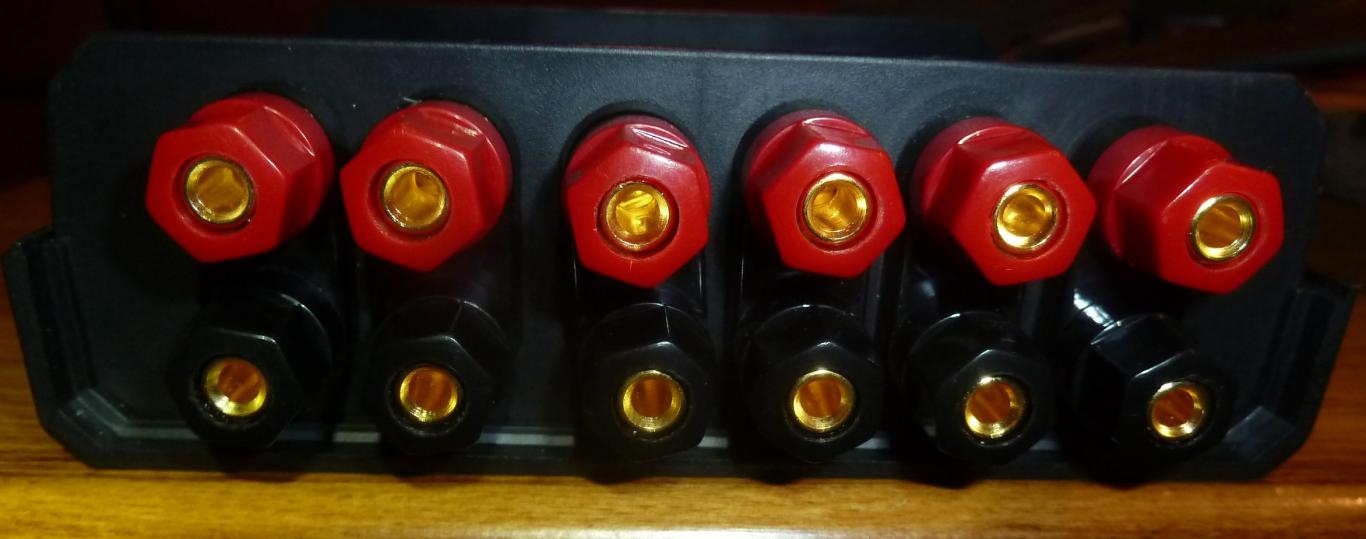

    Na razie opisany prowizorycznie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Audiolab 8200CD+Roksan Kandy K2, Denon AVR-X3600H, plus komplet Dali Zensor 7.0 + Zensor Focal+Zenzor1 +Klipsch R-110SW. Było Onkyo TX-SR876, TX-NR676,duża wieża Diory kompletna, Altusy 120A, jeszcze dawniej Gramofon Artur + ZK140T
