Wzmacniacz w klasie A z książki "Wzmacniacze elektroakustyczne" 1982

[sybic]

Zakładam, że są to elektronicy starej daty.

Książka "Wzmacniacze elektroakustyczne", Maciej Feszczuk w wydaniu pierwszym jest opis i schemat wzmacniacza pozbawionego zniekształceń TIM.

Najciekawsze jest to, że w wydaniu drugim wszystko jest to samo, z tą różnicą że wycięto właśnie opis tego wzmacniacza.

Dlaczego to nie wiem…..

Układ jest dość ciekawy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pracuje w klasie A. Prąd spoczynkowy 1 A. Głębokość ujemnego sprzężenia zwrotnego ledwie 20 dB.

Jakieś 20 lat temu zrobiłem ten wzmacniacz z tą różnicą, że miast tranzystorów BD203/204 wstawiłem mocniejsze i lepsze,

tak aby końcówka zasilona była napięciem +- 35 V.

Tranzystory umieściłem na potężnym profilu, ale już po pół godzinie był z tego niezły piecyk.

Jako że przedwzmacniacza nie zrobiłem owa końcówkę napędzałem bezpośrednio z CD.

Grał rewelacyjne i z niesamowitym wykopem choć nie był projektowany na dużą moc.

Już przechodzę do sedna.

Czy ktoś próbował tą konstrukcje, albo jakiś znajomy?

Bo problem w tym, że ja miałem kolumny Altus 140, które zresztą sam zrobiłem i to że dobrze grał to zwyczajnie mogło mi się wydawać ;)

Wzmacniacza nie dokończyłem, kupiłem Technicsa który zakończył moją przygodę w majsterkowanie. Mimo upływu lat, ta konstrukcja nie daje mi spokoju…

a ściślej to czy faktycznie był taki dobry, czy tylko mi się tak wydawało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

Mam najwidoczniej to późniejsze wydanie dziełka p. Feszczuka bo nie przypominam sobie takiej konstrukcji.

A czy mógłbyś zamieścić skana całego artykułu opisującego ten wzmak ?

Nie twierdzę że zrobię (lenistwo !) ale może ktoś .....

pozdrawiam,

Krzysiek

[sybic]

Mam najwidoczniej to późniejsze wydanie dziełka p. Feszczuka bo nie przypominam sobie takiej konstrukcji.

Nie wiedzieć czemu to tylko pojawiło się tylko w wydaniu pierwszym.

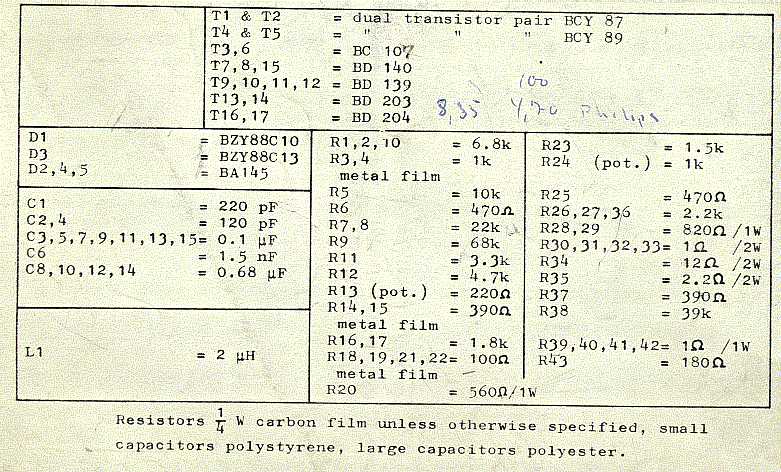

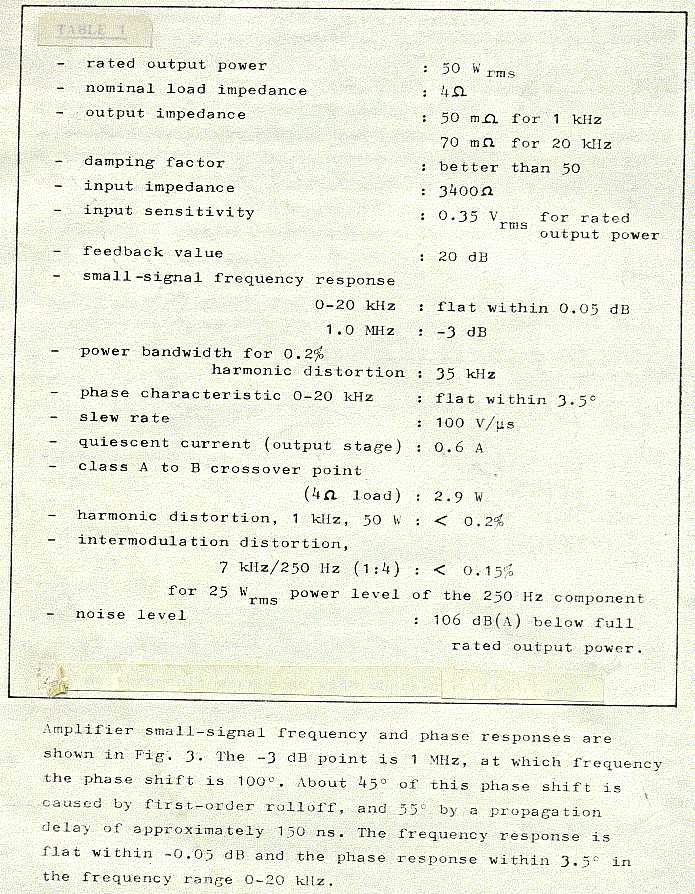

Skan wszystkiego :
