Interkonekty RCA DIY - schemat połączenia

[_kubalonek]

Witam,



Mam pytanie czy interkonekty RCA powinno się robić według poniższego schematu:





Czerwony - kabel (+)

Niebieski - kabel (-) -od strony źródła przylutowany razem z ekranem do obudowy złącza RCA, od strony wzmacniacza do obudowy

Zielony - ekran - od strony źródła przylutowany razem z (-) do obudowy złącza, od strony wzmacniacza wycięty tak aby nie było styku z obudową.



Z góry dziękuję za pomoc :)

[asta]

Dobrze ;) ,tyle starych wyjadaczy piszę co rusz na forum i żaden nie podpowiedział potrzebującemu.Podłączałem tak przewody Klotza .

[rayfe]

Ja w ten sposób zrobiłem ic na wtykach neutrik profi i kablu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) planuję dołożyć drugi ekran z ciekawości ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[_kubalonek]

Dzięki wielkie :) Kabelek Canare już przyszedł teraz tylko czekam na neutriki i będę robił swoje pierwsze IC.

[Gość Arek__45]

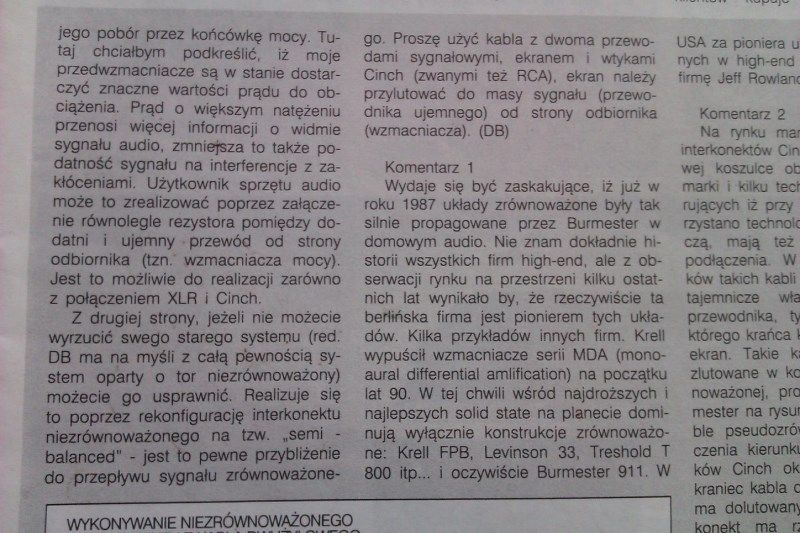

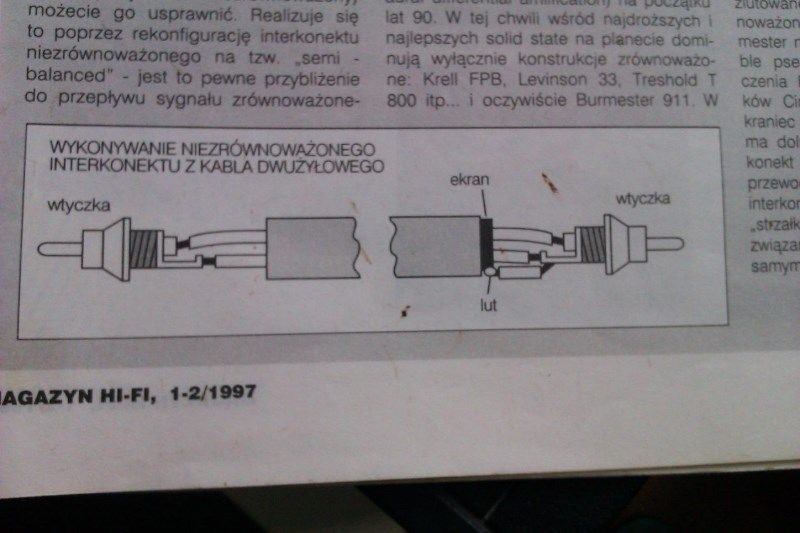

Ekran lutujemy od strony odbiornika czyli wzmacniacza...

[Kopczas]

Ja w ten sposób zrobiłem ic na wtykach neutrik profi i kablu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) planuję dołożyć drugi ekran z ciekawości ;)



jak oceniach granie tego kabelka???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rayfe]

jak oceniach granie tego kabelka???

Mogę go porównać z wireworld luna 6, poprawiłem coaxa to mogę coś więcej wychwycić niż poprzednio... Poza tym po niedzieli będę robił kabelek na nowo - dokładam drugi ekran i zobaczę co z tego wyjdzie.

[Gość Arek__45]

Zaden ekran nie zastapi rurki miedzianej....

[slawsim]

Pamiętam jednak że kiedyś któryś forumowicz promował łączenie ekranu od strony źródła, i tak się utarło ;)



To się nie utarło, tak ma być. Mam dwa interkonekty, które mają ekran podłączony tylko z jednej strony i ja je podłączam zgodnie z sugestią producenta od strony źródła. Są to Furutech FA-220 i Van den Hull The Orchid. Na poparcie tezy o podłączaniu ekranu tylko z jednej strony pozwolę sobie zacytować trafną wypowiedź kolegi forumowicza "nutka":



"Ekran kabla powinien być podłączony we wtyczce od strony źródła (czyli np. CD), bo inaczej będziemy mieli filtr dolnoprzepustowy (czyli C obciąża na końcu obwód RL, bo tak należy traktować taki układ, co jest mniej korzystne jak w przypadku ekranu podłączonego od strony CD, co prawda także powstaje filtr, ale jego częstotliwość odcięcia jest wyższa). Obudowa CD stanowi znacznie większą powierzchnię zbierającą zakłócenia z eteru, więc podłączanie ekranu interkonektu od strony wzmacniacza nie ma tu sensu, skoro główne źródło zakłóceń i tak tym interkonektem musi być połączone żyłą zerową ze wzmacniaczem". Amen:)



Posłuchaj dźwięku z ekranem od strony wzmaka i potem od strony CD. Sam stwierdzisz co tobie bardziej odpowiada.

[Gość Arek__45]

No taki i D.Burmester to co on tam wie ....ale jakis tam forumowicz to wie wszystko panie , autorytet...



http://www.hifi.pl/wywiad/burmester01.php



...ba u mnie rurki nigdzie nie sa podlaczone i jest ok

[adalbert]

No taki i D.Burmester to co on tam wie ....

No taki Van der Hull co on może wiedzieć o kablach...

[rayfe]

No to dobra, załóżmy że robimy interkonekt z podwójnym ekranem. Co wtedy? Obydwa ekrany łączymy od strony źródła czy wewnętrzny po obydwu stronach a tylko zewnętrzny przy źródle?

[M4YST3R]

Wewnetrzny z obu stron, a zewnetrzyny przy zrodle. Przynajmniej ja bym tak zrobil i w planach mam ciekawy interkonekt wlasnie z dwoma ekranami. Jeszcze tylko czekam na pewne wtyki do tego kabelka i zobaczymy jakie beda efekty.



@Arek__45 Nie do konca sie z tym zgodze, a na pewno nie w kazdym wypadku. Wiekszosc znanych mi osob budujacych wlasne, 'powazniejsze' interkonekty ekran daje od strony zrodla. Lutujac ekran od strony odbiornika zwiekszamy chocby pojemnosc przeciez.

[rayfe]

A jeszcze kwestia lutowania ekranu - lepiej chyba lutować go bezpośrednio do wtyki aniżeli np łączyć ekran z wtyką kablem/drutem? Pierwsze rozwiązanie to estetyka pierwsza klasa ale czy równie dobre nawet pomimo zastosowania bardzo dobrego przewodu jak np miedź posrebrzana?

[rayfe]

Podwójny ekran daje super efekt, właśnie skręciłem. Wewnętrzny ekran z obydwu stron, zewnętrzny tylko od źródła, definitywnie lepiej niż z jednym. Spieszę się do pracy więc nie porównam ale jest głębiej i czyściej, szerzej i więcej energii.

[Kopczas]

Z czego zrobiłeś drugi ekran?

[rayfe]

Z czego zrobiłeś drugi ekran?

Cóż... Drugi ekran mam z kabla starquad, od kolegi który go nie potrzebował. Nie wiem czy pochodzenie ekranu, jego jakość itp itd mają wpływ i jak wielki na pracę i brzmienie ale podejrzewam że i to sprawdzę. Nie dysponuję sprzętem na tyle dobrym abym mógł napisać wiele ale jak wyżej, poprawie uległo wiele aspektów i moim zdaniem dwa ekrany sprawdzają się lepiej. Alternatywnie obydwa miałem podłączyć z jednej strony, od źródła. Zdecydowałem jednak środkowy podłączyć z obydwu, jak w interkonektach dwukierunkowych, przecież i tak jeden podłączyłem na wejściu. W moim odczuciu tak jakby pochłania on trochę mocy tj sygnał lekko słabnie... Nie wiem czy to na razie tylko takie odczucie czy po prostu kontrola uległa takiej poprawie bo chce się gałkę przekręcać dalej a nie ma zniekształceń. Popełniłem jeden błąd na pewno - nie mam 100% pewności że na wyjściu oba ekrany też się nie zetknęły gdyż termokurcz pokrył je bardzo dokładnie. No i nie zrobiłem zdjęć jak zwykle to robię a było na co popatrzeć bynajmniej dla osób które podobnie jak ja wykonały sobie dopiero kilka ic...

[M4YST3R]

Mogę kilku osobom podesłać bez problemu ten ekran, za darmo :)

[Gość Arek__45]

Szkoda czasu na takie zabawy panowie......

[rayfe]

Szkoda czasu na takie zabawy panowie......

Na jakie zabawy? Na DIY? Podaj powód. No chyba że opracowałeś coś z materiałów które wymieniłeś w sigu?

[rayfe]

Witam czy ktoś z was zna kable Draka? Zajrzałem do dawno nieodwiedzanego przeze mnie sklepu na ebayu i wpadło mi w oko conieco:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oraz całkiem sympatycznie ekrany:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy sądzicie że takie ekrany mogą być lepsze niż te w kablach typu starquad czy sonolene? Moje obecne ic są na wypatroszynach z l4e5c...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[minczin]

Mam pytanie co z kablem dwuzyłowym?

Podłączamy dwie zyły jako sygnał, ekran jako mase i np. dodatkowo dokładamy ekran jako druga mase od strony żródła?



Wariant drugi:

Jedna żyła jako sygnał, druga jako masa, ekran tylko od strony zródłą?



Gdy mamy dwie masy to oddzielamy je od siebie jak w przypadku podwójnego ekranu, czy lutujemy je razem ze sobą?

[slawsim]

Mam pytanie co z kablem dwuzyłowym?

Podłączamy dwie zyły jako sygnał, ekran jako mase i np. dodatkowo dokładamy ekran jako druga mase od strony żródła?



Wariant drugi:

Jedna żyła jako sygnał, druga jako masa, ekran tylko od strony zródłą?



Gdy mamy dwie masy to oddzielamy je od siebie jak w przypadku podwójnego ekranu, czy lutujemy je razem ze sobą?



Zdecydowanie ten drugi wariant. Co masz na myśli pisząc "dwie masy"?

[minczin]

Miałem na myśli żyłę i ekran np. Czy wtedy oddzielamy je zeby się stykały np. termokurczką czy nie ma to znaczenia i moga byc połączone razem ze sobą. Jaki to ma wpływ? Można gdzieś o tym poczytać?

[slawsim]

Miałem na myśli żyłę i ekran np. Czy wtedy oddzielamy je zeby się stykały np. termokurczką czy nie ma to znaczenia i moga byc połączone razem ze sobą. Jaki to ma wpływ? Można gdzieś o tym poczytać?



Wykonaj to dokładnie tak jak przedstawia to rysunek na samym początku tego wątku, czyli ekran z masą od strony źródła (zakładając, że masz dwie żyły + ekran).

Później z uwagi na podzielone opinie, z której strony ma być to połączenie, wepnij przewód w obu kierunkach i sam oceń. Stawiam na masę z ekranem od strony źródła.

[terminus]

Witam czy ktoś z was zna kable Draka?



To czeski producent, zależny od Draka Holding N.V. z Amsterdamu. Używałem jedynie w instalacjach LAN. Dobra jakość.

[gavron04]

Witam. Posiadam Sommer Cable Square 4-Core MKII , on ma 2 ekrany + 4 żyły, jak go podłączyć ?



Po dwie żyły na krzyż do sygnału i masy + obydwa ekrany od strony źródła ?





Pozdrawiam

[rayfe]

Do zmian z IC zachęcił mnie temat Pana zjj_ jednakże wolałbym mniej inwencyjnie a raczej trafiając fajnego gotowca :) W kwestii Sommer Kable, znalazłem ciekawy kabelek przypadkowo wypatrując asortyment sklepu w którym na innym forum robią zbiorówkę:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Cena nie jest wysoka, kabel dwużyłowy, dwa odseparowane ekrany (gdzieś o tym wygooglowałem), dwa ekrany zapewniają lepsze brzmienie, porównałem u siebie na jednym kablu. Ktoś może go próbował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawomir273]

Daj namiary na to forum.

[shin]

Witam,



Mam pytanie czy interkonekty RCA powinno się robić według poniższego schematu:





Czerwony - kabel (+)

Niebieski - kabel (-) -od strony źródła przylutowany razem z ekranem do obudowy złącza RCA, od strony wzmacniacza do obudowy

Zielony - ekran - od strony źródła przylutowany razem z (-) do obudowy złącza, od strony wzmacniacza wycięty tak aby nie było styku z obudową.



Z góry dziękuję za pomoc :)



Witam,

Pozwole sobie odświeżyć temat :)

Właśnie popełniłem swoje pierwsze interkonekty na bazie kabla Conducfil Speakfil 8896 + wtyki Neutrik.

Polutowałem go w następujący sposób obie żyły połączyłem razem i przylutowałem do "plusa" a ekran do ubudowy wtyku. I tu nasówa się pytanie ... czy tak może być ? Czy lepiej postąpić zgodnie ze schematem, czy ma to jakiś wpływ na dźwięk ? Zwracam się tu do bardziej doświadczonych kolgów.
